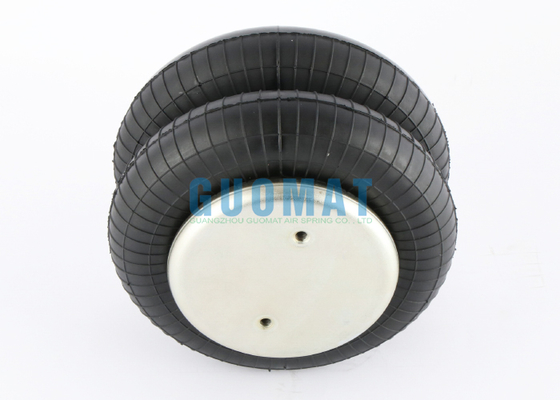

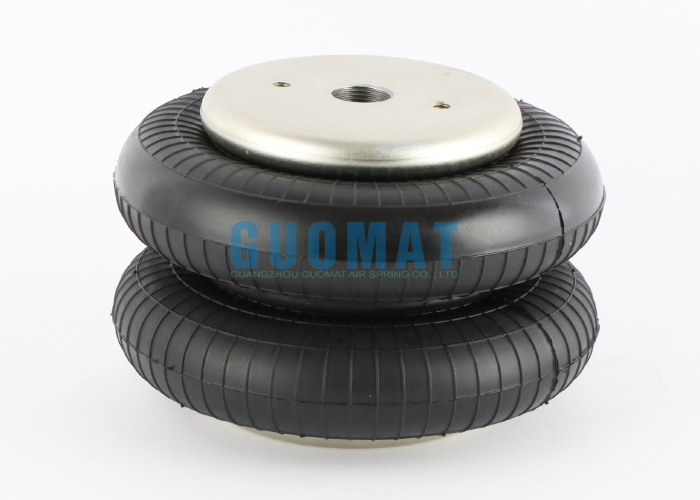

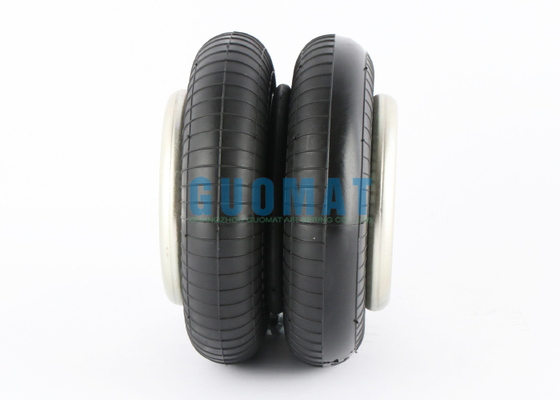

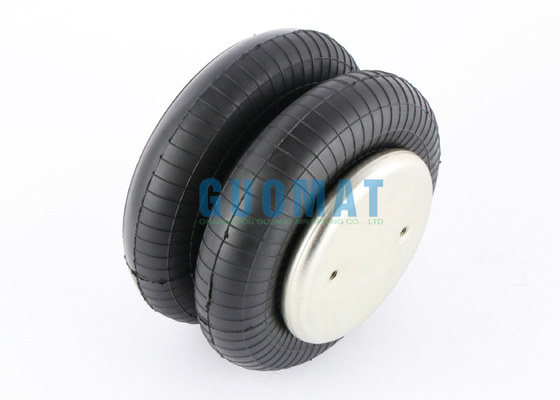

دستگاه حرکت دهنده صنعتي WBZ 320-E Weforma Double Convoluted Air Spring G3/4 سوراخ هوا

جزئیات محصول:

محل منبع:	گوانگدونگ ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	WBZ 320-E

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	$59.9-69.9/pc
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T/T ، Western Union ، L/C
Supply Ability:	1000pcs/week

مخاطب

توضیحات محصول جزئیات

نام مدل:	چشمه های هوا پیچ خورده چین دار	Material:	Natural Rubber+Steel
ضمانت:	1 سال	دمای کار:	-40 درجه سانتیگراد با 70+ درجه سانتیگراد
اتصالات هوا:	G3/4	وزن:	2.3 کیلوگرم
Stroke:	77mm-270mm	بسته بندی کردن:	بسته بندی کارتن
برجسته کردن:	محرک نطفه های صنعتی G3/4 سوراخ هوا,اکتیواتور دو لوله ی هوا,مافورم WBZ 320-E فواره هوا صنعتی , Double convoluted air spring actuator , Weforma WBZ 320-E industrial air spring

Industrial Bellows Actuator WBZ 320-E Weforma فنر بادی دوتایی G3/4 سوراخ هوا

ویژگی های محصول

ویژگی	مقدار
نام مدل	فنر بادی چین دار
جنس	لاستیک طبیعی + فولاد
گارانتی	1 سال
دمای کاری	-40 درجه سانتیگراد تا +70 درجه سانتیگراد
اتصال هوا	G3/4
وزن	2.3 کیلوگرم
کورس	77 میلی متر - 270 میلی متر
بسته بندی	بسته بندی کارتن

توضیحات محصول

فنر بادی دوتایی نوعی از اجزای تعلیق پنوماتیکی است که دارای دو فنر (چین) برای افزایش ظرفیت تحمل بار و انعطاف پذیری است. معمولاً در وسایل نقلیه سنگین، ماشین آلات صنعتی و سیستم های ریلی استفاده می شود، فشار هوا را برای تطبیق با بارهای مختلف تنظیم می کند و در عین حال ارتفاع بهینه را حفظ می کند. ساختار دو چین آن امکان حرکت بیشتر و راندمان میرایی را فراهم می کند و سایش و خستگی را کاهش می دهد. این طراحی دوام، سازگاری و عملکرد ثابت را در شرایط پویا تضمین می کند و آن را برای کاربردهایی که به راه حل های تعلیق قوی نیاز دارند، ایده آل می کند.

مشخصات فنی

مدل: فنر بادی دوتایی
شماره مدل: WBZ 320-E
حداکثر ارتفاع گسترش یافته: 270 میلی متر
حداقل ارتفاع فشرده شده: 77 میلی متر
کورس: 193 میلی متر
قطر پوشش بالایی: 141 میلی متر
سوراخ هوا: G3/4
سوراخ های رزوه ای: 2xM8x15
فاصله بین سوراخ های رزوه ای: 70 میلی متر
فاصله بین سوراخ های رزوه ای و سوراخ های هوا: 35 میلی متر
قطر پوشش پایینی: 141 میلی متر
حداکثر قطر بیرونی: 218 میلی متر

جداسازی لرزش - مقادیر مشخصه دینامیکی
فشار P	بار	3	4	5	6	7	8	حجم V(I)
نیرو (بار)	KN	4.6	6.2	7.8	9.4	11.1	12.7	4.1
نرخ فنر C	N/cm	650	840	1030	1200	1390	1541
فرکانس طبیعی f0	هرتز	1.9	1.8	1.8	1.8	1.8	1.7

کاربرد پنوماتیک - مقادیر مشخصه استاتیکی
فشار P	بار	3	4	5	6	7	8	حجم V(I)
ارتفاع H(mm) 200	نیرو F (kN)	4.7	6.2	7.9	9.6	11.2	12.9	4.1
ارتفاع H(mm) 160	نیرو F (kN)	5.8	7.8	9.8	11.9	13.9	15.8	3.4
ارتفاع H(mm) 120	نیرو F (kN)	6.8	9	11.3	13.7	16	18	2.6
ارتفاع H(mm) 80	نیرو F (kN)	7.3	9.7	12.1	14.7	17.1	19.5	1.7

نگهداری فنرهای بادی صنعتی

بازرسی منظم
- بازرسی ظاهری: سطح فنر بادی را از نظر ترک، سایش، برآمدگی یا خراش، به ویژه در چین و درزها، بررسی کنید. قطعات فلزی (مانند درپوش ها و پیستون ها) را از نظر زنگ زدگی یا تغییر شکل بررسی کنید.
- اتصالات: اطمینان حاصل کنید که هیچ نشتی در لوله ها و اتصالات هوا وجود ندارد (از آب صابون برای بررسی حباب ها استفاده کنید). پیچ ها، فلنج ها و سایر بست ها را محکم کنید تا از شل شدن جلوگیری شود.
تمیز کردن و نگهداری
- حذف کثیفی: به طور مرتب گرد و غبار، روغن یا باقیمانده مواد شیمیایی را از سطح فنر بادی با یک پارچه یا برس نرم تمیز کنید (از استفاده از پاک کننده های خورنده خودداری کنید).
- جلوگیری از خوردگی: قطعات فلزی را می توان با روغن بازدارنده زنگ زدگی پوشاند، به خصوص در محیط های مرطوب یا خورنده.
مدیریت فشار هوا
- نظارت بر فشار: از یک فشارسنج برای بررسی اینکه فشار هوای عملیاتی در محدوده نامی است (به دفترچه راهنمای محصول مراجعه کنید) استفاده کنید. از کارکردن با فشار بیش از حد یا کم خودداری کنید، زیرا این امر باعث تسریع در پیری و تأثیر بر عملکرد می شود.
- تست نشتی: پس از باد کردن، اجازه دهید فنر برای مدتی استراحت کند تا مشاهده شود که آیا فشار خیلی سریع کاهش می یابد یا خیر.
روانکاری و نگهداری
- قطعات متحرک: از روان کننده مبتنی بر سیلیکون برای پیستون ها و قطعات کشویی استفاده کنید (برای جلوگیری از خوردگی لاستیک توسط گریس مبتنی بر نفت).
- مهر و موم ها: مهر و موم ها را از نظر تخریب بررسی کنید و در صورت لزوم تعویض کنید.
بار و محیط عملیاتی
- از اضافه بار خودداری کنید: اطمینان حاصل کنید که بار از حد طراحی تجاوز نمی کند، زیرا این امر ممکن است باعث تغییر شکل یا پارگی کیسه هوا شود.
- کنترل محیطی: از منابع با دمای بالا، ازن (مانند نزدیک موتورها) و اشیاء تیز دور نگه دارید. در صورت استفاده در محیط های با دمای شدید یا شیمیایی، یک ماده مقاوم در برابر آب و هوا (مانند کیسه هوای فلوئورو الاستومر) را انتخاب کنید.
