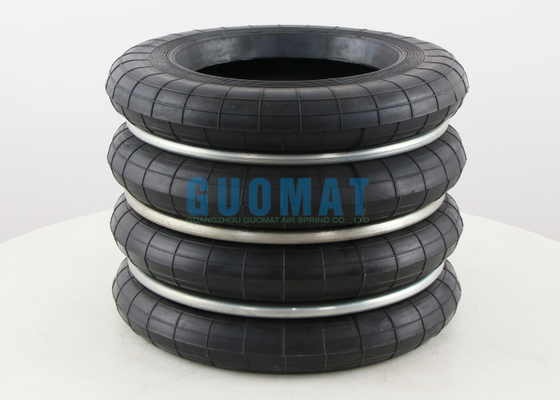

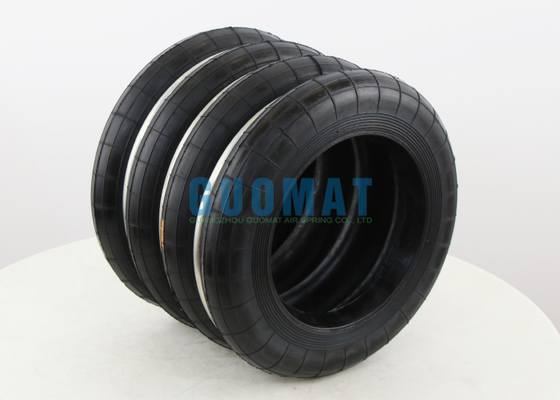

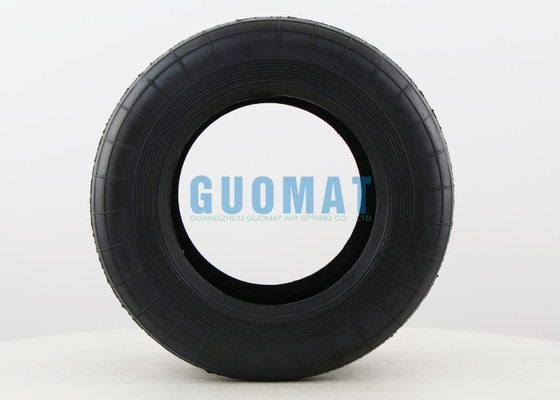

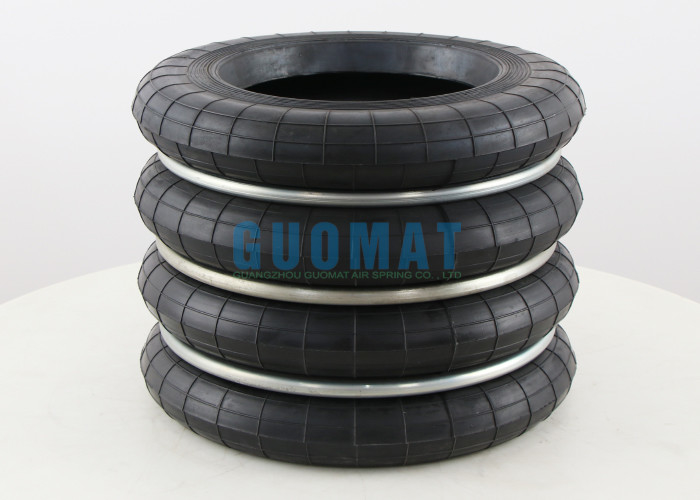

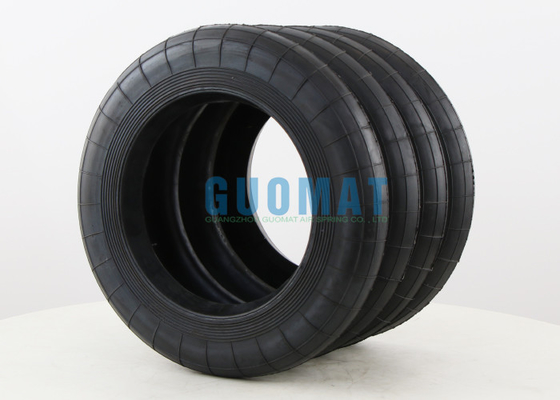

F-240-4 ربات هوا از لاستیک جایگزین S-240-4 YOKAHAMA Bellows کوله هوا صنعتی
OEM مرجع متقابل:
شماره قسمت GUOMAT: F-240-4
یوکوهاما S-240-4R
یوکوهاما S 240 4R
يوکوهاما S-240-4
یوکوهاما S 240 4
یوکوهاما S240-4R
مشخصات و پارامترهای فنی دقیق: F-500-4
| اندازه مدل |
ارتفاع H ((mm) |
حداکثر سفر مشترک ((ملی متر) |
حداکثر فشرده سازی قطر بیرونی (ملی متر) |
ارتفاع استاندارد، مقدار تقریبی در فشار داخلی 0.49MPA |
حداکثر فشار داخلی (MPA) |
شکست فشار داخلی (MPA) |
| ارتفاع طراحی |
حداکثر ارتفاع |
حداقل ارتفاع |
مساحت موثر ((cm2) |
حجم ((L) |
بار ((KN) |
ثابت بهار پویا ((n/mm) |
فرکانس ارتعاش طبیعی ((Hz) |
| F-240-4 |
206 |
316 |
111 |
±80 |
300 |
450 |
10.1 |
22.2 |
235 |
1.6 |
0.88 |
2.9-39 |
| F-240-3 |
152 |
232 |
82 |
±60 |
300 |
450 |
7.3 |
22.2 |
324 |
1.9 |
0.88 |
2.9-39 |
| F-240-2 |
98 |
148 |
53 |
±40 |
300 |
450 |
4.4 |
22.2 |
520 |
2.4 |
0.88 |
2.9-39 |
| F-240-1 |
72 |
110 |
40 |
±30 |
340 |
450 |
3.5 |
22.2 |
765 |
2.9 |
0.69 |
2.9-39 |
بهار هواي ضربه چيست؟
1عملکردهای اساسی
بوفر و جذب شوک: هنگامی که پرش پرش با سرعت بالا کار می کند، نیروی ضربه را در هنگام تماس با اسلایدر و قالب جذب می کند و لرزش و سر و صدا را کاهش می دهد.
کنترل فشار: با تنظیم فشار هوا، فشار خروجی پایدار را برای پاسخگویی به نیازهای فرآیندهای مختلف چاپ (مانند ضربه زدن، کشش و غیره) فراهم می کند.
از قالب محافظت کنید: از آسیب ناشی از ضربه به قالب جلوگیری کنید و عمر قالب را افزایش دهید.
کنترل دقیق: همکاری با سیستم CNC برای دستیابی به تنظیم دقیق ضربه و فشار برای بهبود کیفیت پردازش.
2ساختار و اصل کار
ساختار: عمدتا از سیلندر، پیستون، مهر، شیر تنظیم فشار هوا و غیره تشکیل شده است و با هوا فشرده پر می شود.
اصل کار:
مرحله فشرده سازی: هنگامی که اسلایدر فشار فشار به سمت پایین حرکت می کند، بهار هوا فشرده می شود، فشار هوا افزایش می یابد و انرژی ذخیره می شود.
مرحله آزاد شدن: هنگامی که اسلایدر باز می گردد، هوا فشرده گسترش می یابد و پیستون را به تنظیم مجدد فشار می دهد، به اسلایدر کمک می کند تا به سرعت برگردد و لرزش را بازه کش کند.
3مزیت های اصلی
تنظیم پذیری: نیروی لاستیکی می تواند با تنظیم فشار هوا برای پاسخگویی به نیازهای مواد و فرآیندهای مختلف تغییر کند.
پاسخ سریع: حساس تر از اسپرینگ های مکانیکی یا سیستم های هیدرولیکی، مناسب برای چاپ با سرعت بالا.
نگهداری آسان: هیچ ساختار مکانیکی پیچیده ای وجود ندارد، میزان شکست پایین است، می توان با جایگزینی مهر و موم تعمیر کرد.
صرفه جویی در انرژی و حفاظت از محیط زیست: در مقایسه با سیستم های هیدرولیکی، برای جلوگیری از آلودگی و مصرف انرژی نیازی به روغن نیست.
4سناریوهای کاربرد
صنعت چاپ: استفاده می شود برای چاپ دقیق ورق فلزی خودرو، خانه های الکتریکی، سخت افزار و غیره.
سوراخ کردن مستمر: اطمینان از ثبات در ماشین های سوراخ کردن با سرعت بالا (مانند چاپ متراکم).
شکل گیری کشش: ایجاد نیروی مساوی برای جلوگیری از چروک شدن مواد.
5. نقاط انتخاب
الزامات بارگیری: ظرفیت بارگیری بهبرهای هوا را بر اساس نیروی ضربه انتخاب کنید.
طول ضربه: با حرکت ضربه ی اسلاید ضربه ای مطابقت دارد.
محدوده فشار هوا: اطمینان حاصل کنید که فشار منبع هوا با فشار نامی بهار سازگار است.
اندازه نصب: باید با ساختار سوراخ سازگار باشد.
