4 1/2 "x1 پوشش آلومينيومي هواي بهار FS 44-5 Contitech لاستيکي هواي هواي صنعتي
توضیحات محصول
تولید کننده: GUOMAT
شماره بخش: 1B4.5X1P
شماره قطعه Contitech: FS44-5
شماره بخش Contitech: FS 44-5
شماره قطعه Contitech: FS44-5 DI
شماره قطعه Contitech: FS 44-5 DI
شماره قطعه Contitech: FS44-5 DI G3/8
شماره قطعه Contitech: FS 44-5 DI G3/8
شماره قطعه Contitech: FS44-5 DI G3/8 M6
شماره قطعه Contitech: FS 44-5 DI G3/8 M6
شماره قطعه فایرستون: W01-R58-4050
شماره قطعه فایرستون: W01 R58 4050
شماره قطعه فايرستون: W01R584050
داده های فنی
پوشش بالا و پایین از GUOMAT 1B4.5X1P بهار هوا دارای یک قطر 110mm، سه سوراخ M6 threaded، فاصله مرکزی بین سوراخ های threaded 93mm است، سوراخ هوا G3/8 است،در مرکز پوشش بالا واقع شده استحداکثر قطر بیرونی بهار هوا 125 میلی متر است، حداکثر ارتفاع 90 میلی متر است، حداقل ارتفاع 50 میلی متر است و ارتفاع فشرده شده 40 میلی متر است.
کاربرد پنوماتیک مقادیر ویژگی های استاتیک
نیروی F (kN)
| فشار P |
بار |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V ((I) |
| ارتفاع H (ملی متر) |
80 |
1.02 |
1.44 |
1.87 |
2.3 |
2.75 |
3.2 |
0.32 |
| 70 |
1.58 |
2.15 |
2.7 |
3.3 |
3.88 |
4.5 |
0.27 |
| 60 |
2.17 |
2.89 |
3.62 |
4.34 |
5.08 |
5.85 |
0.22 |
چگونه به اندازه ی مناسب بهار هوا بخریم؟
1. نوع بهار هوا را تعیین کنید
به طور عمده به انواع زیر تقسیم می شوند. کاربردهای مختلف نیاز به روش های انتخاب اندازه های مختلف دارند:
بهار هوا در کیسه (مانند کیسه های هوا که به تنهایی استفاده می شوند و برای سیستم های تعلیق مناسب هستند)
بهار هوا (با پوسته فلزی، معمولاً در اتومبیل ها یا جذب شوک صنعتی استفاده می شود)
بهار هوای غشا (طراحی مسطح، مورد استفاده در سناریوهای فضای محدود)
پیشنهاد انتخاب: نوع مناسب را با توجه به محل نصب و هدف انتخاب کنید.
2پارامترهای اندازه کلید
قبل از خرید باید ابعاد زیر اندازه گیری یا تأیید شود (واحد معمولا میلی متر یا اینچ است):
(1) اندازه دستگاه
قطر داخلی (ID): قطر سوراخ بولت یا براکت نصب کیسه هوا.
قطر بیرونی (OD): حداکثر قطر کوله هوا پس از پر شدن، اطمینان حاصل شود که با اجزای اطراف تداخل ندارد.
ارتفاع (ارتفاع آزاد و ارتفاع کاری):
ارتفاع آزاد: ارتفاع طبیعی زمانی که نفخ نشده است.
ارتفاع کاری: ارتفاع استفاده عادی پس از پر کردن (تأثير بر ضربه و ظرفیت حمل)
(2) سکته مغزی
محدوده محدودی فشرده سازی/افزایش کوله هوا باید مطابق با الزامات حرکت در کاربردهای واقعی باشد.
(3) ظرفیت حمل
محدوده حمل مناسب را با توجه به وزن تجهیزات انتخاب کنید (به عنوان مثال، اگر یک کوله هوا به 200 کیلوگرم نیاز داشته باشد، یک مدل با بار نامی ≥ 200 کیلوگرم را انتخاب کنید).

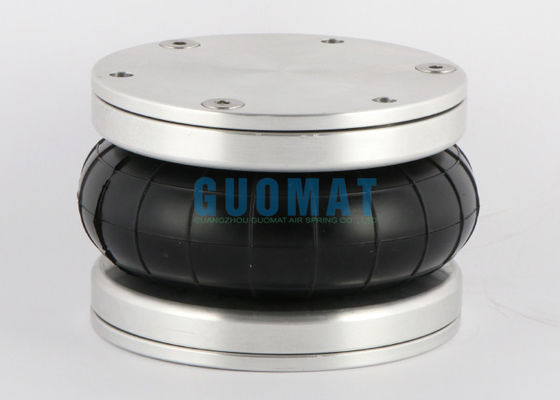

تصویر واقعی از GUOMAT 1B4.5X1P یک بهار هوایی
