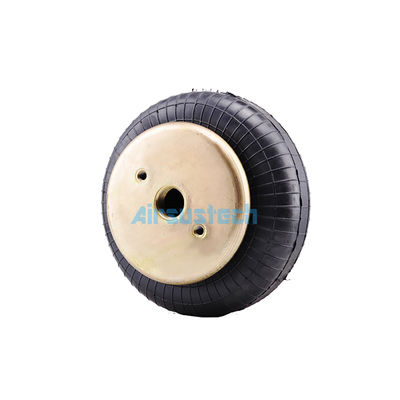

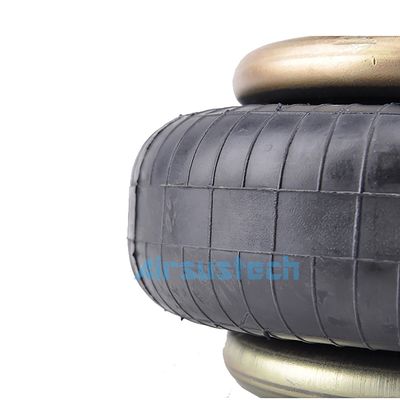

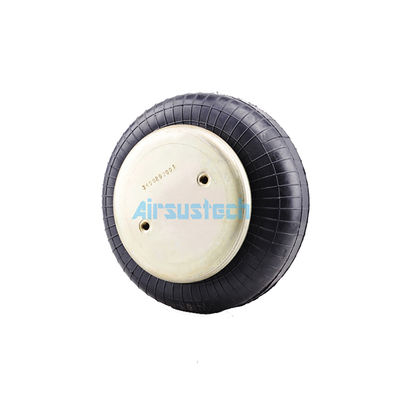

Contitech FS 120-10 پیچ و تاب 1/4NPTF هوا بهار برای Chuck گسترش

جزئیات محصول:

محل منبع:	گوانگژو، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	1B8X4

پرداخت:

مقدار حداقل تعداد سفارش:	پنج تا
قیمت:	USD49.9-59.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union یا دیگران
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	سفارشی سازی:	در دسترس. درخواست سفارشی
رنگ:	سیاه	نام ماده:	فنر هوای پیچ خورده تکی
برجسته کردن:	بهار هواي پيچيده 1/4NPTF,Contitech FS 120-10 بهار هوا,بهار هوا برای گسترش چک , Contitech FS 120-10 Air Spring , Air Spring For Expansion Chuck

Contitech FS 120-10 پیچ و تاب 1/4NPTF هوا بهار برای Chuck گسترش

شماره مرجع

کانتيتک: FS120-10
کانتيتک: FS 120-10
کانتيتک: FS120 10
کانتيتک: FS 120 10
کنتيتک: FS12010
کانتیننتال FS 120-10 CI 1/4 NPT
کانتیننتال FS 120-10 CI 1/4 NPT CA
گودیئر: 1B8-550
گودیئر: 1B8 550
سنگ آتش: W01-358-7564
سنگ آتش: W01 358 7564
سنگ آتش W013587564
سنگ آتش: WO1-358-7564
سنگ آتش: WO1 358 7564
سنگ آتش: WO13587564
سنگ آتش: w01-358-7564
سنگ آتش: w01 358 7564
سنگ آتش: w013587564

مشخصات دقیق و داده های فنی: 1B8×4

حداکثر قطر	۲۳۰ میلی متر
سوراخ هوا/ ورودی هوا	1/4 NPTF
ضربه کاری	حداکثر 140 میلی متر تا حداقل 50 میلی متر
دندانهای پیچ (آجیل) صفحه بالا	2×3/8-16UNC
صفحه پاییندندان های پیچ دار	2×3/8-16UNC
قطر پوشش بالا	135 میلی متر
قطر پوشش پایین	135 میلی متر
فاصله مرکز پیچ	۷۰ میلی متر
فاصله سوراخ هوا بین مغز	۳۵ میلی متر

حداقل فشار: 0 بار
نیروی بازگشت به حداقل ارتفاع: ≤200N
وزن کلی با صفحات قفل شده: 2.0kg

جداسازی از ارتعاش - مقادیر ویژگی های پویا
ارتفاع طراحی H: 110mm توصیه شده، حداقل 90mm

فشار p[bar]	3	4	5	6	7	8	Vol. V[l]
نیروی (بار) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
سرعت بهار [N/cm]	1315	1620	1925	2230	2535	2840
فرکانس طبیعی [هرتز]	2.9	2.8	2.7	2.6	2.6	2.6

مقادیر ویژگی های ثابت استفاده از پنوماتیک
نیروی F[KN]

فشار p [بار]		3	4	5	6	7	8	Vol. V [l]
ارتفاع H[ملی متر]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

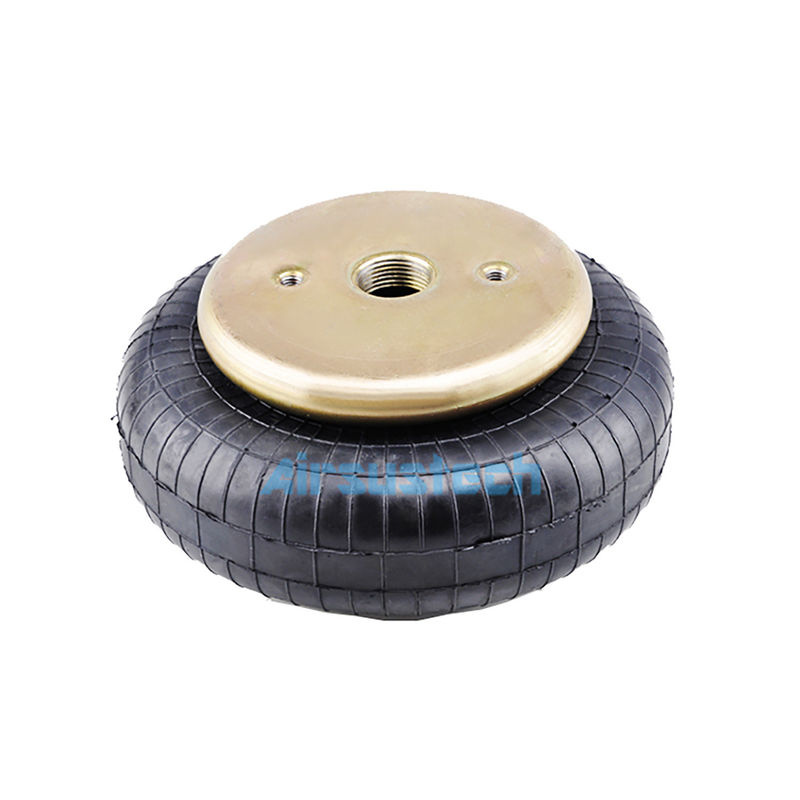

Guomat 1B8 × 4 بهار هوا بر روی چک گسترش

بهار هوا با هوا فشرده در یک ظروف مهر و موم پر می شود و از فشرده سازی گاز برای دستیابی به اثر لاستیک خود استفاده می کند. بهار هوا دارای ویژگی های لاستیک غیر خطی ایده آل است.

ارتفاع بهار هوایی حلقه ای از داخل محدود می شود، سپس دیواره های لاستیکی آن هنگام پف شدن به سمت خارج گسترش می یابد. به این ترتیب، بهار هوا را می توان به عنوان یک چک گسترش استفاده کرد.توجه داشته باشید که هوا باید از همان مکانیسم که ارتفاع بهار هوا را محدود می کند کشیده شود.

عکس بازتابي
