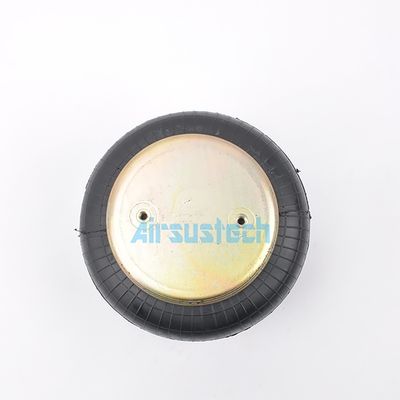

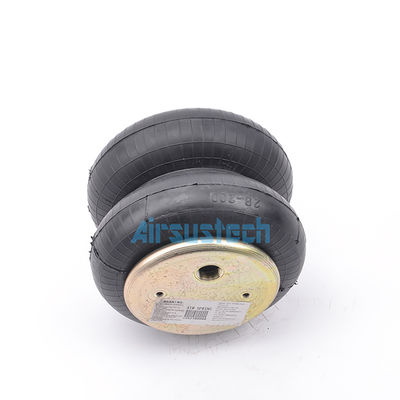

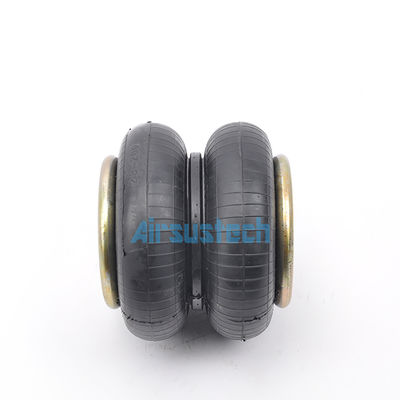

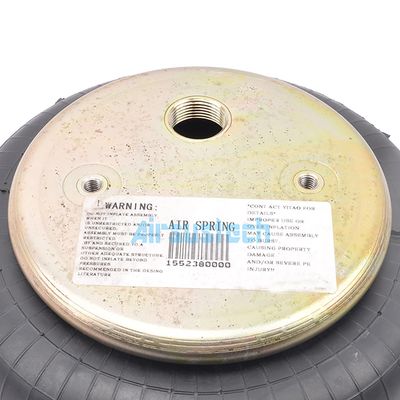

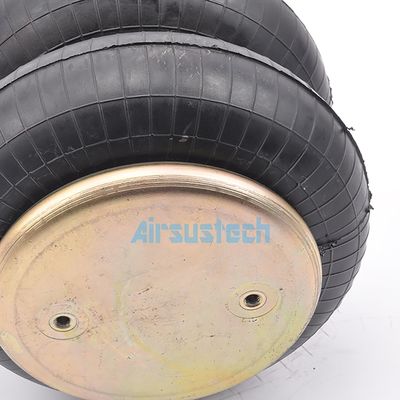

Contitech FD 200-19/2682045000 G3/4 دوبرابر ربات هوا از لاستیک
OEM NO.
کانتيتک: FD 200-19
کانتيتک FD200-19
Contitech: FD 200 19
کانتيتک: FD200 19
Contitech: FD20019
Contitech 2682 045000
کانتيتک 2682045000
2B6910P34 مشخصات و داده های فنی
بادمجان/بادمجان نابینا
دندانهای پیچ (آجیل) صفحه بالا: 2 × M8 × 1.25
فاصله مرکزی پیچ صفحه بالا: 89 mm
دندانهای پیچ (آجیل) صفحه پوشش پایین: 2 × M8 × 1.25
فاصله مرکزی پیچ صفحه پایین: 89 میلی متر
سوراخ هوا/ ورودی هوا/ نصب هوا
سوراخ هوا / ورودی هوا: G3/4
فاصله بین مرکز پیچ و ورودی هوا: 38mm
صفحه پوشش
قطر صفحه بالا (عرض): 160 میلی متر
قطر پوشش پایین (عرض): 160 میلی متر
بادکنک های لاستیکی به شکل زنگ
قطر نطفه های لاستیکی: 224 میلی متر
حداکثر قطر بادکنک لاستیکی: 251mm
ارتفاع
حداقل ارتفاع: 75mm
حداکثر ارتفاع: 260mm
بلوک باپر/بلاک باپر
بدون بامپر
حلقه کمربند / حلقه کمربند / حلقه کمربند
با یک حلقه کمربند
حداقل فشار: 0 بار
نیروی بازگشت به حداقل ارتفاع: ≤200N
وزن کلی با صفحات قفل شده: 3.2kg
جداسازی از ارتعاش - مقادیر ویژگی های پویا
ارتفاع طراحی H: 220mm توصیه شده، حداقل 205mm
| فشار p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| نیروی (بار) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| سرعت بهار [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| فرکانس طبیعی [هرتز] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
مقادیر ویژگی های ثابت استفاده از پنوماتیک
نیروی F[KN]
| فشار p [بار] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| ارتفاع H[ملی متر] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
چشمه های هوایی
فواره های هوای لاستیکی از انعطاف پذیری لاستیک و فشار هوا برای دستیابی به جذب شوک جامع، جذب شوک، عایق شوک، جلوگیری از سر و صدا و عملکرد کمر بند استفاده می کنند.بر اساس ساختار مهر و موم، آن را به چهار دسته تقسیم می شود: فشار خود مهر نوع، نوع کلیمپ فلش، نوع مهر حلقه و نوع ترکیبی.و تعداد لایه های سیم عمدتا از 2 لایه تشکیل شده است. محصول باید شامل 4 لایه سیم باشد. لایه داخلی لاستیک عمدتاً برای مهر و موم استفاده می شود و لایه بیرونی لاستیک نه تنها برای مهر و موم بلکه برای محافظت نیز استفاده می شود.
اين بهار هواي لاستيکي مي تونه در تجهیزات خنک کننده لرزش استفاده بشه. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolation، عایق صوتی و فرکانس لرزش طبیعی پایین مانند عایق لرزش صفحه نمایش لرزش، کاهش لرزش صندلی خودروهای لوکس و سایر تجهیزات.
