محرک سه لوله ای هوا 360306H-3 شوک های صنعتی لاستیکی

جزئیات محصول:

محل منبع:	گوانگژو، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	360306H-3

پرداخت:

مقدار حداقل تعداد سفارش:	پنج تا
قیمت:	USD79.9-99.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union یا دیگران
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

نام:	فلانج ها و شوک های صنعتی لاستیکی	برند:	GUOMAT یا خنثی
کیفیت:	100% تست شده	تضمین:	12 ماه
بخش:	چشمه هوا	نوع بهار:	نوع پیچیده سه گانه
مواد:	لاستیک طبیعی	Min. حداقل Pressure فشار:	0 بار
برجسته کردن:	محرک سه لوله ای هوا,۳۶۰۳۰۶-H-۳ هوافروشی , 360306H-3 Air Spring Actuator

محرک سه گانه ی بهار هوایی 360306H-3 شوک های صنعتی لاستیکی

مشخصات و پارامترهای فنی دقیق: 360306H-3

اندازه مدل	قطر اسمی	بزرگترین قطر ((0.7MPA)	ظرفیت حامل در ارتفاع طراحی			فرکانس طبیعی ((0.7MPA)	سکته مغزی		وزن
			0.2MPA	0.5MPA	0.7MPA		حداقل ارتفاع فشرده سازی	ارتفاع کشش امن
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25

جوجه / جوجه کور
صفحه پوشش بالا پیچ (محور) دندان: 16 × M10
پیچ صفحه پوشش پایین (آجیل) دندان: 16 × M10
سوراخ گاز / ورودی هوا / نصب هوا
سوراخ گاز / ورودی هوا: G1/2
صفحه پوشش
قطر صفحه پوشش بالا:347mm
قطر صفحه پوشش پایین: 347mm
لوله های لاستیکی
قطر طبیعی: 380mm
قطر طبیعی لاستیک: 306 میلی متر
بلوک بافر / بلوک بافر
بدون بلوک بومپر
حلقه کمربند / حلقه کمربند / حلقه کمربند
دو قطعه حلقه کمربند/ حلقه کمربند/ حلقه کمربند

قرار دادن بار قدرت (کیلوگرم)	فشار تورم	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7MPa حجم ((dm3)
	ارتفاع نصب
	115 ((ملی متر)	1915	2720	3632	4633	5604	6560	7545	9.06
	173 ((مم)	1654	2527	3374	4235	5146	6023	6909	13.72
	231 ((ملی متر)	1425	2140	2961	3697	4496	5313	6071	18.67
	289 ((ملی متر)	1295	1981	2640	3374	4057	4746	5507	22.28
	306 ((ملی متر)	1211	1840	2514	3136	3825	4491	5163	23.62
	347 ((ملی متر)	1058	1640	2225	2812	3430	4074	4702	26.53
	360 ((ملی متر)	1014	1470	2139	2716	3286	3877	4500	27.8
	۳۹۰ میلی متر	861	1336	1840	2342	2871	3405	3956	28.45
سفتی و فرکانس در ارتفاع طراحی	سفتی عمودی ((Kg/cm)	147	201	260	280	300	327	371
سفتی و فرکانس در ارتفاع طراحی	فرکانس طبیعی Hz	1.74	1.65	1.61	1.5	1.4	1.35	1.34
سفتی و فرکانس در ارتفاع طراحی	فرکانس طبیعی cpm	104	99	97	90	84	81	80

انواع دیگر

اندازه مدل	قطر اسمی	بزرگترین قطر ((0.7MPA)	ظرفیت حامل در ارتفاع طراحی			فرکانس طبیعی ((0.7MPA)	سکته مغزی		وزن
اندازه مدل	قطر اسمی	بزرگترین قطر ((0.7MPA)	0.2MPA	0.5MPA	0.7MPA	فرکانس طبیعی ((0.7MPA)	حداقل ارتفاع فشرده سازی	ارتفاع کشش امن	وزن
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
150076H-1	104	160	164	435	621	3.5	46	85	1.4
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
230214H-2	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
290265H-2	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
330306H-3	250	355	1035	2730	3892	1.4	120	354	8.69
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

مزیت

1) بهار هوا دارای ویژگی های سخت غیر خطی عالی است که می تواند به طور موثر دامنه را محدود کند، از رزونانس جلوگیری کند و از ضربه جلوگیری کند.
2) از آنجا که رسانه ای که توسط بهار هوا استفاده می شود عمدتا هوا است، اجرای کنترل فعال آسان است.
3) سفتی k از بهار هوا با بار P تغییر می کند، بنابراین تحت بار های مختلف، فرکانس طبیعی سیستم عایق سازی ارتعاش تقریبا بدون تغییر است.و اثر عایق لرزش تقریبا بدون تغییر است.
4) سفتی بهار هوا قابل تنظیم است و سفتی سیستم را می توان با تغییر حجم اتاق هوا یا فشار حفره داخلی تغییر داد.
5) برای یک بهار هوا با همان اندازه، هنگامی که فشار داخلی تغییر می کند، ظرفیت های مختلف برداشت را می توان بدست آورد.
6) افزایش حجم کل بهار هوا می تواند فرکانس طبیعی سیستم جداسازی ارتعاش را کاهش دهد
7) بهار هوا می تواند از سیستم دریچه کنترل ارتفاع برای حفظ ارتفاع کاری بهار هوا اساسا بدون تغییر تحت بار های مختلف استفاده کند.

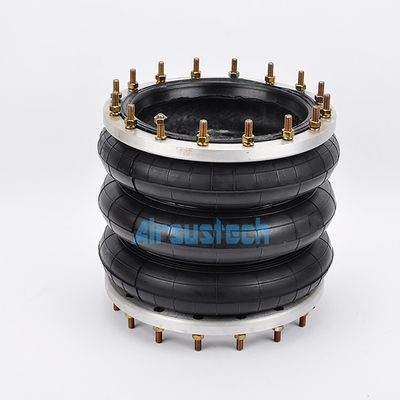

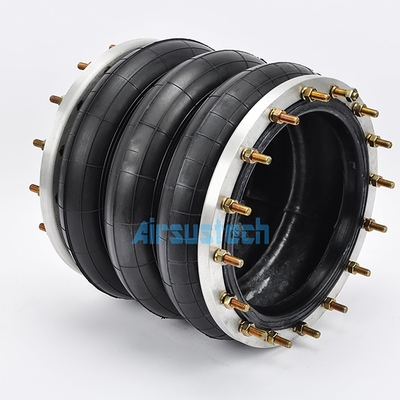

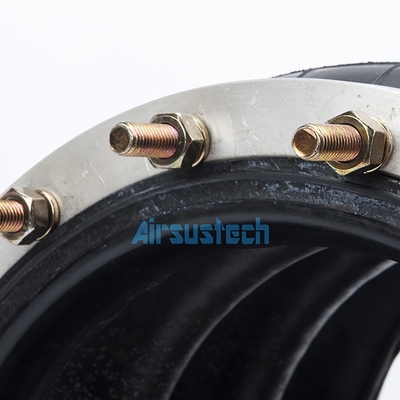

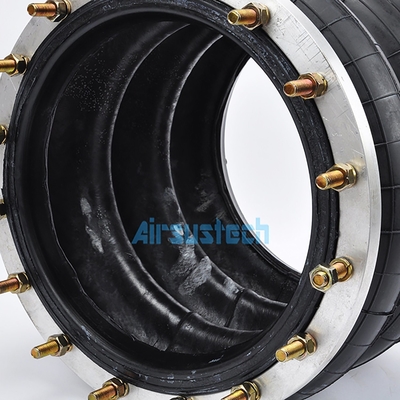

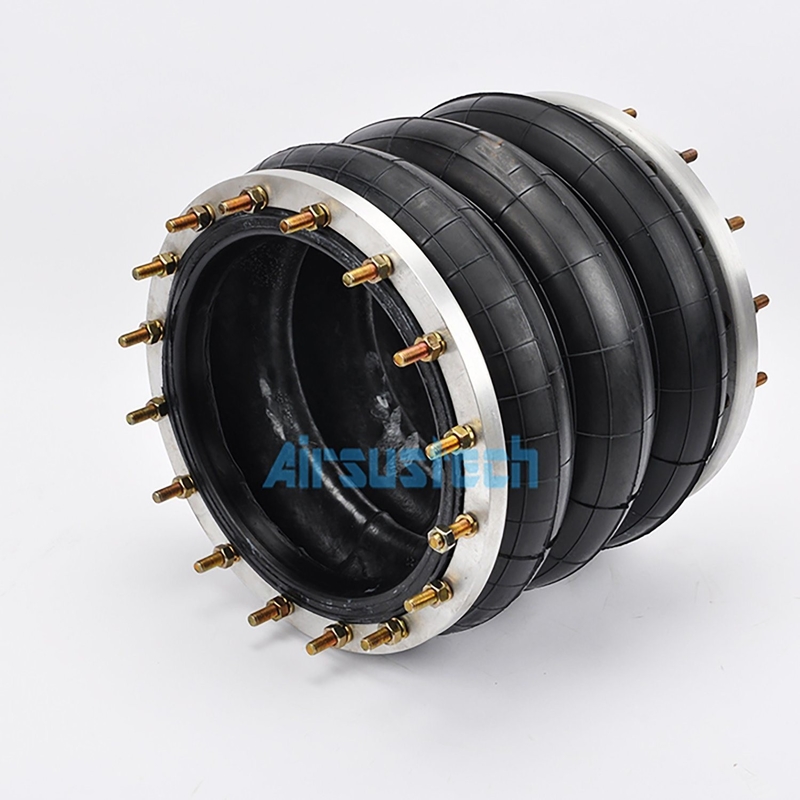

تصویر مرتبط با360306H-3
