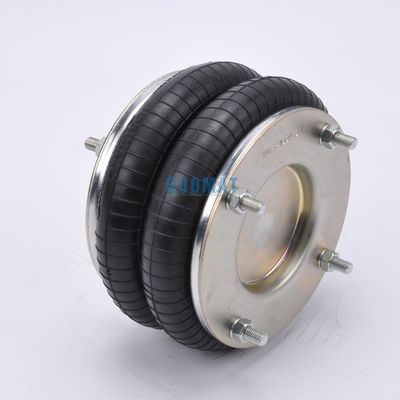

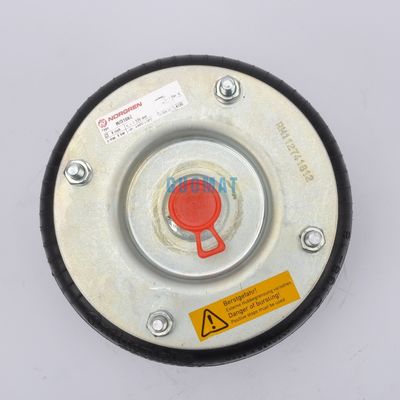

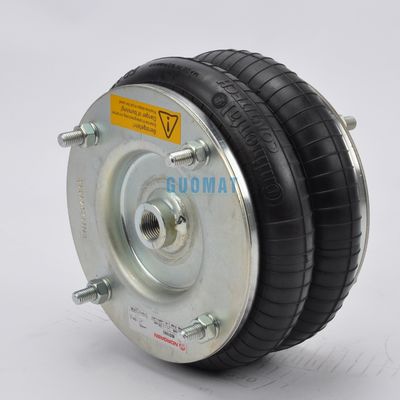

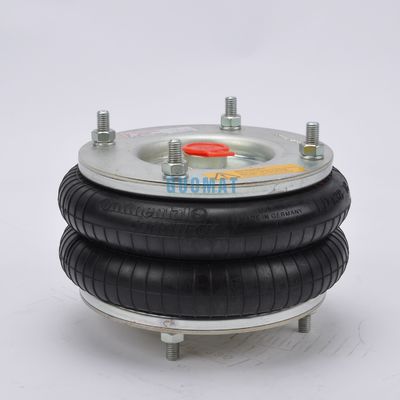

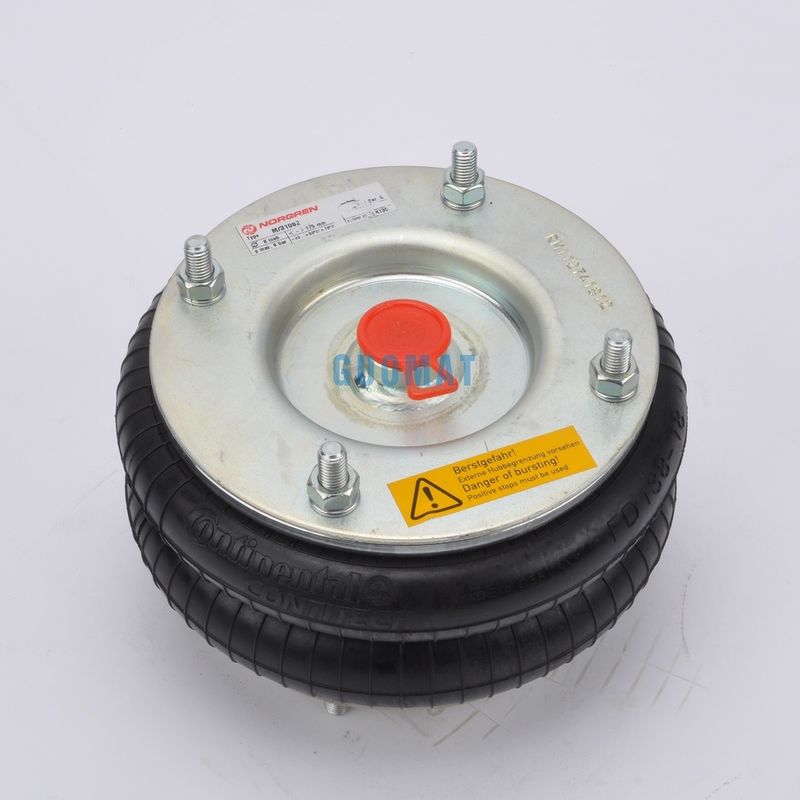

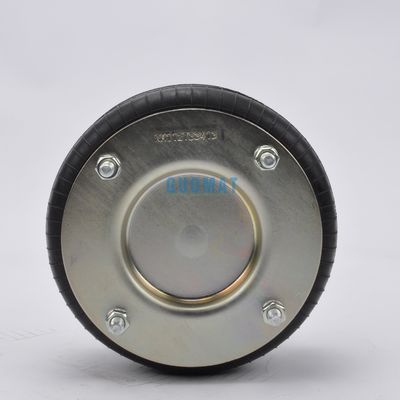

M/31082 Norgren Air Springs ساخته شده توسط ContiTech FD138-18 DS Double Convolution Air Actuator 8 "x 2

جزئیات محصول:

محل منبع:	گوانگژو، چین
نام تجاری:	Norgren
گواهی:	ISO/TS16949:2009
شماره مدل:	M/31082

پرداخت:

مقدار حداقل تعداد سفارش:	پنج تا
قیمت:	USD119.9-199.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union یا دیگران
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

N.W.:	3.5 کیلوگرم	تضمین:	یک سال
توانایی فشار:	0.2-0.8 M PA	OEM دیگر:	8"x2
دیا صفحه پایین:	184 میلی متر	ورودی هوا:	G3/4
بسته حمل و نقل:	کارتن	علامت تجاری:	نورگرن
مواد:	لاستیک و آلومینیوم	استفاده:	صنعت
برجسته کردن:	فواره های هوائی دو طرفه,8 ′′ × 2 آبفشان هوا , 8” x 2 Air Springs

M/31082 Norgren Air Springs ساخته شده توسط ContiTech FD138-18 DS Double Convolution Air Actuator 8 "x 2

نوع	دستور شماره
فقط بادکنک های لاستیکی	66501
با صفحه های جداکننده، ورودی هوا G1/2	66505

حداقل فشار: 0 بار
نیروی بازگشت به حداقل ارتفاع ≤ 300 N
وزن کل 3.5 کیلوگرم

جوجه / جوجه کور
صفحه پوشش بالا پیچ (آجیل) دندان: 4pcs X M10

کف پوشش صفحه پیچ (آجیل) دندان: 4pcs X M10

سوراخ گاز / ورودی هوا / نصب هوا
سوراخ گاز / ورودی هوا: G3/4

صفحه پوشش
قطر صفحه پوشش بالا (عرض): 184 mm

قطر صفحه پوشش پایین (عرض): 184 میلی متر

مواد صفحه بالا و پایین: فولاد

لوله های لاستیکی
حداکثر قطر در 7 بار:225MM

ضربه از لاستیک Bellows:75mm-225m

بلوک بافر / بلوک بافر
بدون بلوک بومپر
حلقه کمربند
با "گيرل هوپ"

جداسازی از ارتعاش - مقادیر ویژگی های پویا ارتفاع طراحی H: توصیه شده 200mm، حداقل 180mm
فشار p [بار]	3	4	5	6	7	8	Vol. V [l]
نیروی (حمل) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
سرعت بهار [N/mm]	76	97	118.5	140	161	181.5	4.1
فرکانس طبیعی [هرتز]	2.2	2.2	2.1	2.1	2.1	2.0

استفاده پنوماتیک - مقادیر ویژگی های استاتیک نیروی F [kN]
فشار p [بار]		3	4	5	6	7	8	Vol. V [l]
ارتفاع H [ملی متر]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

مدل های دیگر فواره های هوایی نورجن:

مدل	Ø نامی (اینچ) x پیچیدگی	حداکثر ضربه (ملی متر)	اندازه فرودگاه هوایی
M/31021	2 3/4 "x 1	20	G1/4
M/31022	2 3/4 "x 2	45	G1/4
M/31023	2 3/4 "x 3	65	G1/4
M/31041	4 1/2 "x 1	140	G3/8
M/31042	4 1/2 "x 2	280	G3/8
M/31061	6 اینچ × 1	155	G1/2
M/31062	6" x 2	155	G1/2
M/31081	8 اینچ × 1	95	G3/4
M/31082	8" x 2	185	G3/4
M/31091	9 1/4 "x 1	105	G3/4
M/31092	9 1/4 "x 1	230	G3/4
M/31121	12 اینچ x 1	105	G3/4
M/31122	12" x 2	215	G3/4
M/31123	12"×3	315	G3/4
