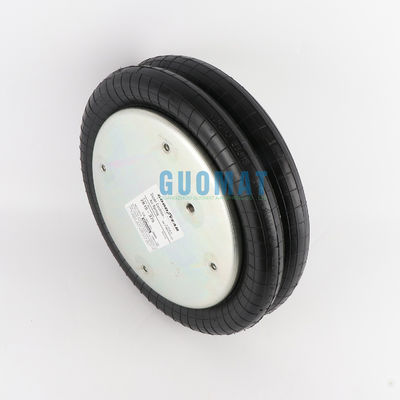

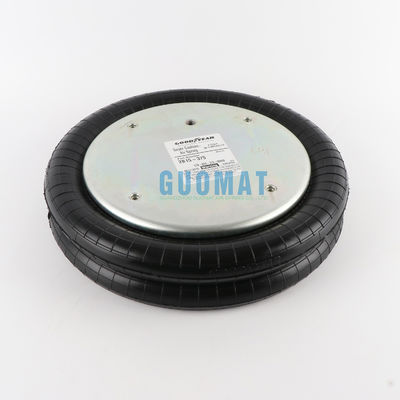

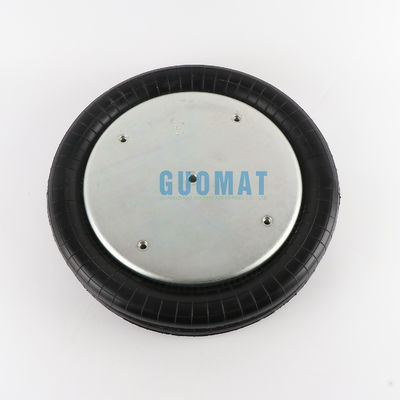

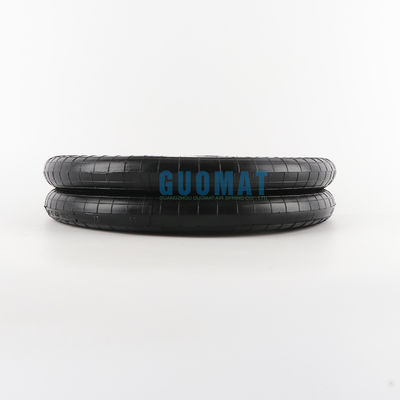

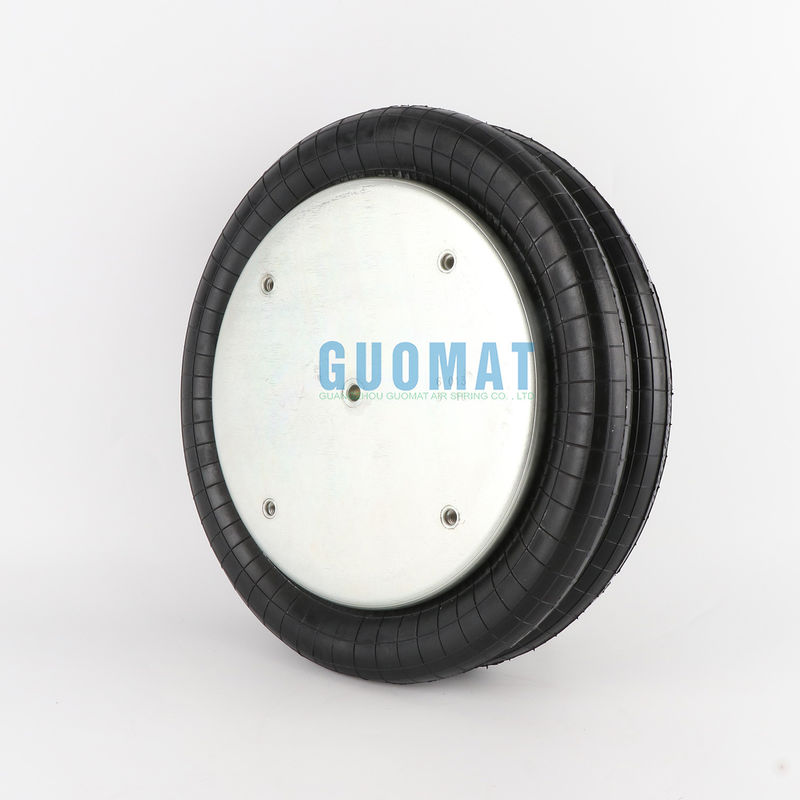

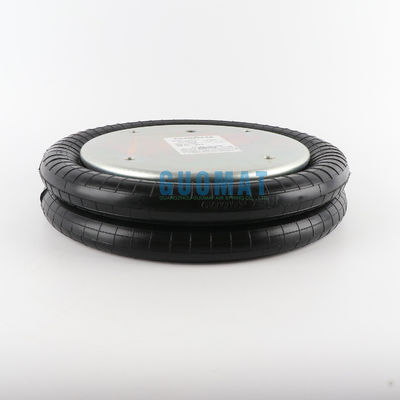

اکتیوتر هوا پر از گاز کانتیننتال Bellow Style FD 530-30 Double Convoluted

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949, ISO9001
شماره مدل:	2B6800

پرداخت:

مقدار حداقل تعداد سفارش:	5
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، Western Union
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

شماره مدل:	2B6800	تولید کننده:	GUOMAT
مواد:	لاستیک طبیعی	نمونه:	در دسترس
سکته مغزی کار:	273 میلی متر	نوع:	دوتایی پیچیده
فضای مورد نیاز:	415 میلی متر	ارسال از:	هر بندری در چین
برجسته کردن:	گاز پر شده قاره ای,گاز پر شده از گاز دو طرفه,FD 530-30 اکتیواتور هوایی دوگانه , Double Convoluted Gas Filled Continental Bellow , FD 530-30 Double Convoluted Air Actuator

اکتیوتر هوا پر از گاز کانتیننتال Bellow Style FD 530-30 Double Convoluted

شماره OEM

قطعات Goodyear NO: 2B14-468
قطعات Goodyear NO: 2B14 468
قطعات Goodyear NO: 2B14468
قطعات Goodyear NO.:2B14-362
شماره قطعات Goodyear:2B14 362
شماره قطعات Goodyear:2B14362
شماره قطعات Goodyear:2B14-450
شماره قطعات Goodyear:2B14 450
شماره قطعات Goodyear:2B14450
شماره قطعات Goodyear:2B15-375
شماره قطعات Goodyear:2B15 375
شماره قطعات Goodyear:2B15375

سنگ آتشی قطعات هوا NO.: W01-358-6800

سنگ آتشی قطعات هوا NO.:: W01 358 6800

سنگ آتشی قطعات بهار هوا NO.:: W013586800

سنگ آتش هواي بهار: 21D-2

سنگ آتشي بهار هواي: 21-2

سنگ آتش هوا بهار: 21 2

شماره قطعات ContiTech:FD530-30 518 1/4 NPT

شماره قطعات ContiTech:FD530-30518 1/4 NPT

اطلاعات محصول

جوجه / جوجه نابینا
پیچ صفحه پوشش بالا (آجیل) دندان	4 عدد X 3/8-16UNC
فاصله مرکز پیچ از صفحه پوشش بالا	159 میلی متر
صفحه پوشش پایین پیچ (آجیل) دندان	4 عدد X 3/8-16UNC
فاصله مرکز پیچ از صفحه پوشش پایین	159 میلی متر
سوراخ گاز / ورودی هوا / نصب هوا
سوراخ گاز / ورودی هوا	1/4NPT
فاصله مرکزی بین مغز و ورودی هوا	79.5 میلی متر
صفحه پوشش
قطر صفحه پوشش بالا (عرض)	287 میلی متر
قطر صفحه پوشش پایین (عرض)	287 میلی متر
لوله های لاستیکی
قطر قطر مکس از لاستیک	۴۱۰ میلی متر
ارتفاع فشرده	76.2 میلی متر
حداکثر ارتفاع	351 میلی متر
ضربه کاری	254 میلی متر

داده های فنی محصول

جداسازی از ارتعاش - مقادیر ویژگی های پویا

فشار p [psi]	40	60	80	100	120
نیروی (بار) [پوند]	3740	5610	7480	9350	11220
نرخ بهار [پوند/دقيقه]	987	1388	1811	2165	2628
فرکانس طبیعی [هرتز]	1.6	1.6	1.6	1.5	1.5

استفاده پنوماتیک - مقادیر ویژگی های استاتیک

نیروی F [فوند]

فشار p	[psi]	20	40	60	80	100	120
ارتفاع H [in]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

بايد فاصله ي کافي در اطراف هوا باشه

سطح کامل قطعات فلزی باید برای تحمل نیروهای مورد استفاده قرار گیرد.
بادکنک های هوا باید مجهز به راهنمای جانبی باشند.
قبل از برداشتن، باله های هوا را به طور کامل تخلیه کنید.
اطمینان حاصل کنید که نطفه به طور مداوم با روغن هیدرولیک، روان کننده ها، حلال ها، قطعات فلزی و جرقه های جوش در تماس نیست.
در صورت قرار گرفتن در معرض رسانه های خاص در یک برنامه، از مهندسی دقیق برای اطلاعات بیشتر با مشخص کردن رسانه، دمای و غلظت درخواست کنید.
