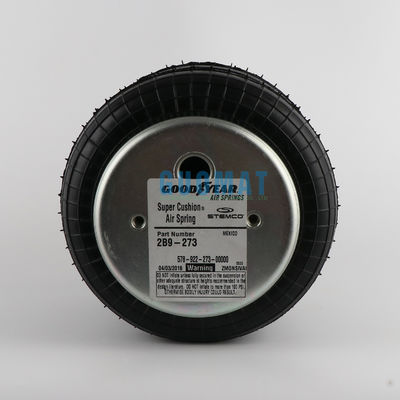

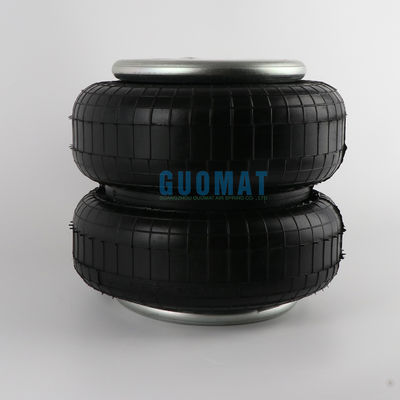

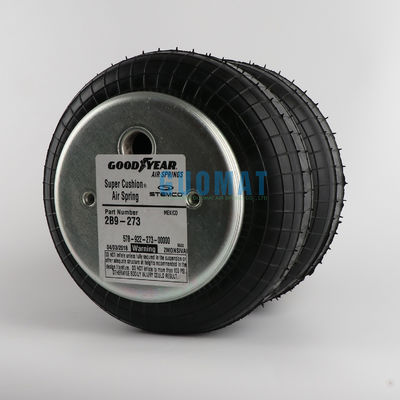

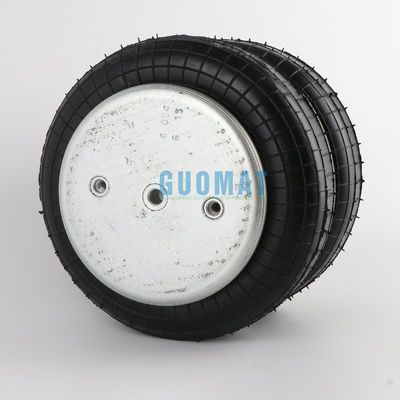

موتور پنوماتیک انعطاف پذیر شماره ۵۷۸- ۹۲- ۲- ۲۰۲

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949, ISO9001
شماره مدل:	2B6183

پرداخت:

مقدار حداقل تعداد سفارش:	5
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، Western Union
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

شماره مدل:	2B6183	نوع دم:	دوتایی پیچیده
شماره صلیب:	FD 200-25 CI G 1/4	سکته مغزی کار:	254 میلی متر
چاله هوایی:	1/4BSP	نوع آجیل:	3/8-16 آجیل کور
خدمات پس از فروش:	12 ماه	نوع اتصالات:	جایگزینی مستقیم
برجسته کردن:	578-92-3-202 فایرستون هوا,W01-M58-6183 فایر استون هوا , W01-M58-6183 Firestone Air Spring

موتور پنوماتیک انعطاف پذیر شماره ۵۷۸- ۹۲- ۲- ۲۰۲

مشخصات طراحی

ACTUATOR ضربه هوا
حداکثر قطر @ 7 بار (ملی متر)	264
حداکثر ارتفاع (ملی متر)	76
حداکثر ضربه (ملی متر)	203
حداقل ارتفاع قابل استفاده (ملی متر)	279
نیروی در kN @ 5 بار در طول 25 میلی متر	16.1
نیروی در kN @ 5 بار در ضربه 50٪ از ضربه حداکثر	12.4
نیروی در kN @ 5 بار در ضربه حداکثر ضربه	8.9
مواد	سیم استاندارد 2 پلی
جزئیات نهایی
نوع صفحه گنجی	3
ضخامت A (مرکز مغز نابینا) (ملی متر)	89
ضخامت B (ملی متر)	73
جداکننده نصب هوا
ارتفاع طراحی (ملی متر)	254
بار (در ارتفاع طراحی شده) در: 3 بار (kN)	6.2
بار (در ارتفاع طراحی شده) در: 5 بار (kN)	10.9
بار (در ارتفاع طراحی شده) در: 7 بار (kN)	15.6
فرکانس طبیعی (@5 بار) ((fn(Hz)	1.6
درصد عایق در فرکانس 7 هرتز	93.9
درصد عایق در فرکانس اجباری 13 هرتز	98.5
درصد عایق در فرکانس 25 هرتز	99.6

پارامترهای فنی محصول

استفاده پنوماتیک - مقادیر ویژگی های استاتیک نیروی F [kN]
فشار p [بار]		3	4	5	6	7	8	Vol. V [l]
ارتفاع H [ملی متر]	230	4.21	5.7	7.2	8.73	10.3	12	6.4
	200	5.8	7.78	9.74	11.7	13.8	15.9	5.7
	170	6.96	9.3	11.7	14.1	16.5	19	5
	140	7.86	10.5	13.2	15.8	18.5	21.3	4.1
	110	8.52	11.4	14.2	17.1	19.9	22.9	3.4
	80	9.07	12	15	18	21	24.1	2.5

شماره مرجع

شماره سفارش: 500178-WH

WUHLERMANN NO: 2RC-225-15C

OEM NODAIMLER CHRYSLER: A 946 328 24 01

JOST: JAS 30 107 024 01
JOST: 3010702401
سنگ آتش: W01 M58 6183
CONTITECH: FD 200-25 1/4 M8

آسیب به لاستیک ناشی از مواد شیمیایی

چربی و روغن نمونه های رایج هستند که می توانند این وضعیت را پس از
تماس طولانی مدت با عضو انعطاف پذیر لاستیکی.
علل احتمالی:
روغن زيادي در هوا
روغن کردن زیاد مفاصل
روغن کردن بیش از حد چرخ پنجم
خروجی مهر و موم در اجزای تعلیق
استفاده از پاک کننده های مبتنی بر نفت در چشمه هوا (فقط از صابون و آب برای تمیز کردن استفاده کنید)

شماره های OEM دیگر

57892227000000	20094503	Y	2B9-270	2B9-270
2B9-270	20113233	N	2B9-270 Bellows Air Spring (چشمه هوا)	2B9-270 Bellows Air Spring (چشمه هوا)
57892227100000	20094504	Y	2B9-271	2B9-271
57892227200000	20094505	Y	2B9-272	2B9-272
57892227300000	20468329	Y	2B9-273	2B9-273
57892227300019	20106773	Y	ENIDINE YI-2B9-273	ENIDINE YI-2B9-273
57892227430000	20113331	Y	2B9-274	2B9-274
57892227500000	20112684	Y	2B9-275	2B9-275
57892227500004	20808326	Y	2B9-275 بُل ها بهار هوا	2B9-275 بُل ها بهار هوا
57892227500019	20112685	Y	ENIDINE YI-2B9-275	ENIDINE YI-2B9-275
57892227700000	20116850	Y	2B9-277	2B9-277
2B9-277	20116851	N	2B9-277	2B9-277
57892227800000	20136848	Y	2B9-278	2B9-278
2B9-278	20136849	N	2B9-278	2B9-278
57892227900000	20139902	Y	2B9-279	2B9-279
57892228000000	20149466	Y	2B9-280	2B9-280
2B9-280	20149467	N	2B9-280 بهار هوا	2B9-280 بهار هوا
57892228100000	20149460	Y	2B9-281	2B9-281
2B9-281	20149461	N	2B9-281	2B9-281
57892228300000	20149464	Y	2B9-283	2B9-283
57892228300004	20149465	Y	2B9-283	2B9-283
57892228600000	20168826	Y	2B9-286	2B9-286
2B9-286	20168880	N	2B9-286	2B9-286
57892228800000	20174047	Y	2B9-288	2B9-288
2B9-288	20174048	N	2B9-288 بهار هوا	2B9-288 بهار هوا
57892229000000	20177683	Y	2B9-290	2B9-290
2B9-290	20177686	N	2B9-290	2B9-290
57892229100000	20190132	Y	2B9-291	2B9-291
2B9-291	20190124	N	2B9-291	2B9-291
57892229500000	20258853	Y	2B9-295	2B9-295
57892229500004	20258854	Y	2B9-295	2B9-295
57892229600000	20268043	Y	2B9-296	2B9-296
2B9-296	20268044	N	2B9-296 آبشار هوا	2B9-296 آبشار هوا
57892229700000	20264980	Y	2B9-297	2B9-297
2B9-297	20264983	N	2B9-297	2B9-297
57892229800000	20264762	Y	2B9-298	2B9-298
2B9-298	20264763	N	2B9-298	2B9-298
