W01-358-7304 فلز آلومینیومی فلز آلومینیومی فلز آلومینیومی فلز آلومینیومی

جزئیات محصول:

محل منبع:	گوانگژو، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	3B7304

پرداخت:

مقدار حداقل تعداد سفارش:	پنج تا
قیمت:	USD79.9-99.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union یا دیگران
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

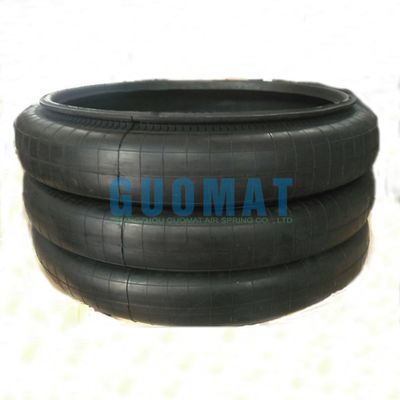

Structure:	Triple Convoluted	Quality:	100% Tested
Cover Plate:	Aluminum Plate	Warranty:	1 Year
Position:	Industrial Machine	Firestone:	W01-358-7304
Color:	Black	Type:	Flange Air Spring
برجسته کردن:	W01-358-7304 جداکننده ی هوا,جدا کننده ی هوا با حلقه ی فلنج , Air Spring Isolator With Flange Ring

W01-358-7304 فلز آلومینیومی فلز آلومینیومی فلز آلومینیومی فلز آلومینیومی

جزئیات محصول

نام محصول	بهار هوا صنعتی
شماره مدل	3B7304
برند	GUOMAT
تضمین	1 سال
مواد	لاستیک+فولاد
با فلانج	آره
سنگ آتش	W01-358-7304
سنگ آتش	W013587304
سنگ آتش	W01 358 7304
سنگ آتش	WO13587304
سنگ آتش	WO1 358 7304
سنگ آتش	WO1-358-7304

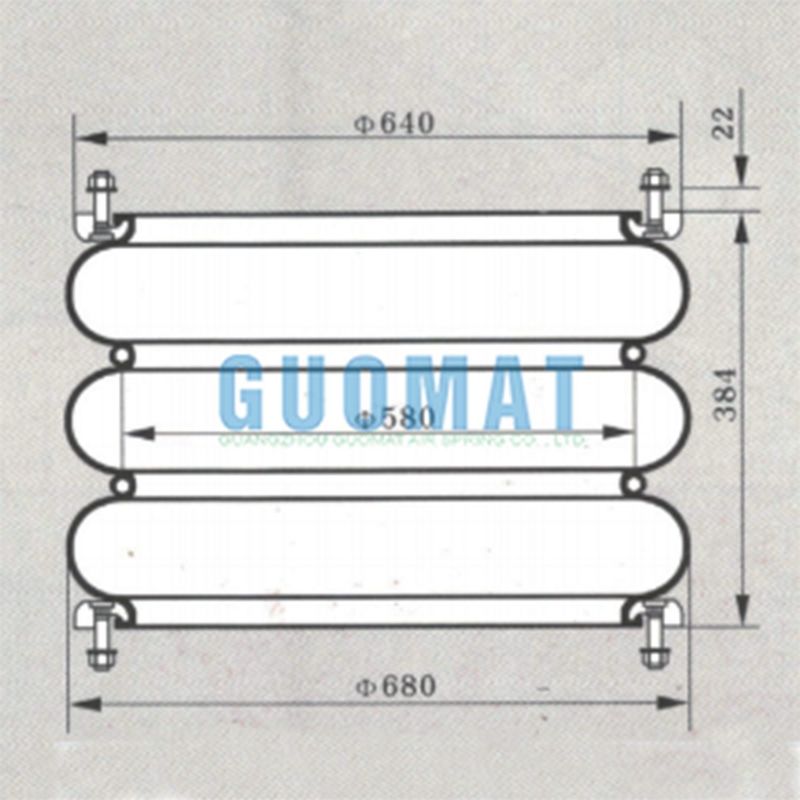

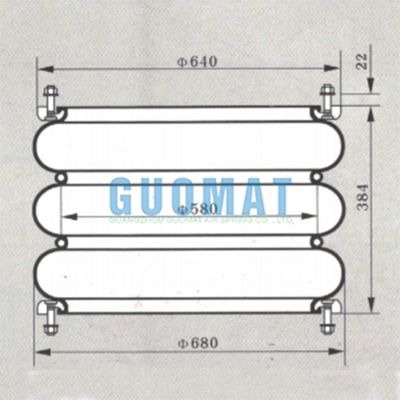

GUOMAT 3B7304 Cross Firestone W01-358-7304 داده های فنی

قطر بالا: Ø640mm

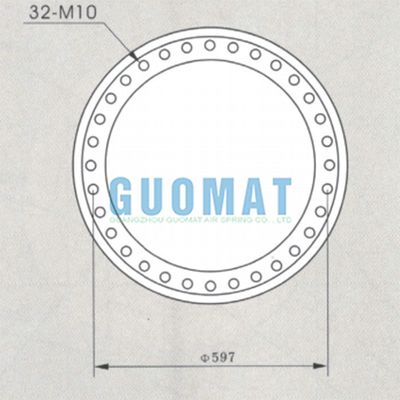

پیچ و جوجه: 32 عدد XM10

ارتفاع پیچ / مغز: 22mm

قطر لوله های لاستیکی: Ø680mm

ارتفاع یدک هوا: 384 میلی متر

فاصله مرکزی بین پیچ ها: Ø597mm

هر بهار هوايي استاندارد از 4 لايه تشکیل شده است

•پرت داخلی که در واقع هوا را در بر می گیرد.

•طبقه اول لاستیک تقویت شده با پارچه اعمال می شود

در زاويه اي خاص

•طبقه دوم از پارچه لاستیک تقویت شده که

به زاویه ای مشخص نسبت به لایه اول قرار داده می شود.

•پوش برای محافظت از لایه های پارچه ای.

ویژگی های پویا در 15.0 اینچ (فقط برای طراحی جدا کننده نصب هوا مورد نیاز است)
حجم @ 100 PSIG = 6,984 in3			فرکانس طبیعی
فشار گج (PSIG)	بار (پوند)	نرخ بهار (پوند / اینچ)	CPM	HZ
40	15,080	2,731	80	1.34
60	23,220	3,602	74	1.23
80	31,160	4,554	72	1.20
100	39,070	5,532	71	1.18

جدول نیروی
تجمع ارتفاع (در)	حجم 100 PSIG (در3)	نیروی پوند
تجمع ارتفاع (در)	حجم 100 PSIG (در3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
18.0	8,136	5,300	11,230	17,840	24,760	31,660
16.0	7,390	6,830	13,920	21,490	29,220	37,010
14.0	6,560	7,830	15,890	24,130	32,390	40,830
12.0	5,660	8,230	17,080	25,960	34,870	44,060
10.0	4,711	8,950	18,220	27,640	36,450	46,370
8.0	3,717	9,250	19,030	29,160	39,320	49,270
6.0.	2,653	10,100	20,350	31,200	41,890	52,170
