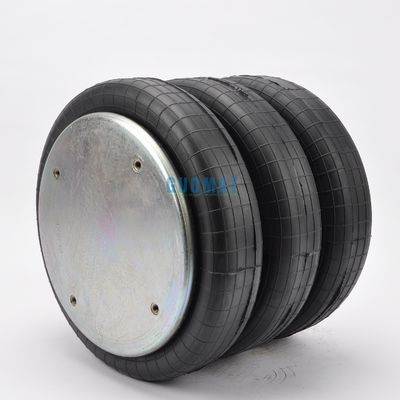

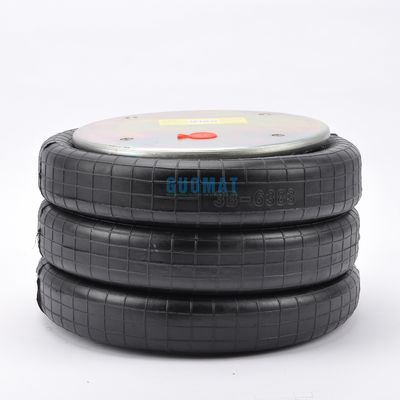

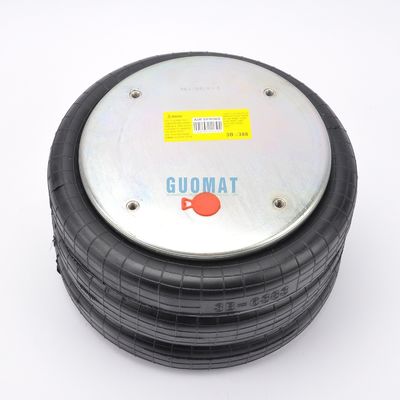

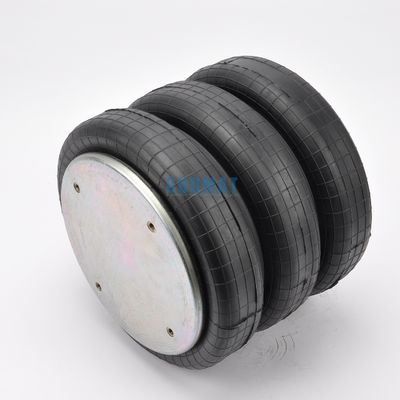

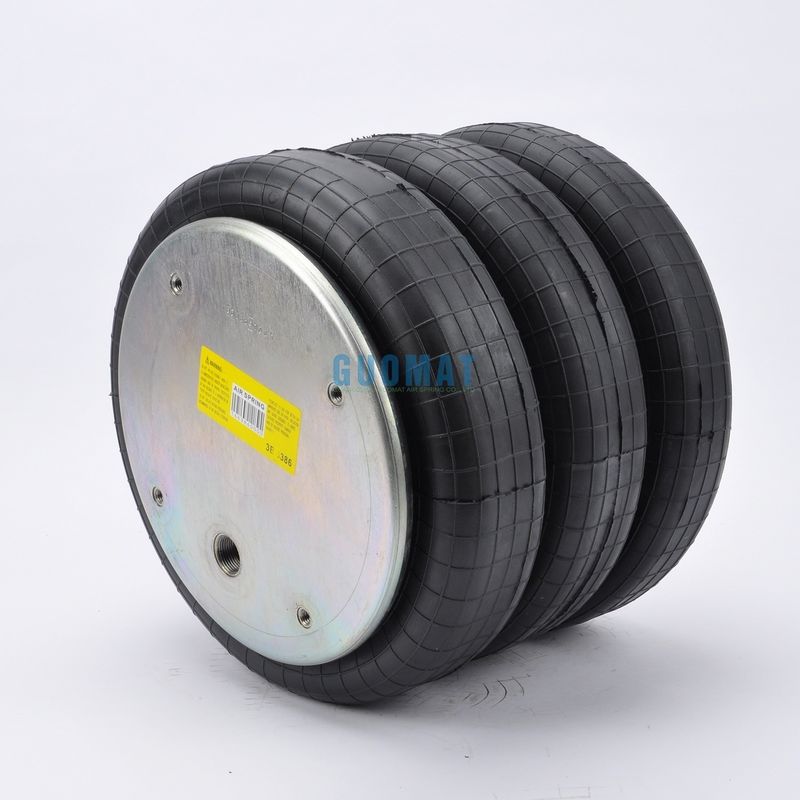

کوله هوا سه گانه GUOMAT NO. 3B7386 Bellow No.3B383 هواپیمای صنعتی 4x3/8-16UNC پیچ

جزئیات محصول:

محل منبع:	گوانگژو، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	3B7386

پرداخت:

مقدار حداقل تعداد سفارش:	پنج تا
قیمت:	USD69.9-79.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union یا دیگران
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

نوع:	فنر هوا تعلیق	N.W.:	8.5 کیلوگرم
سپر:	با	ورودی هوا:	3/4 NPT
سوراخ / گل میخ صفحه پایین:	4X3/8-16unc	دیا صفحه پایین:	289 میلی متر
مشخصات:	383822 CM	مواد:	لاستیک و آهن
برجسته کردن:	3B383 بهار هوا صنعتی,بهار هوا صنعتی سه گانه , Triple Convoluted Industrial Air Spring

کوله هوا سه گانه GUOMAT NO. 3B7386 Bellow No.3B383 هواپیمای صنعتی 4x3/8-16UNC پیچ

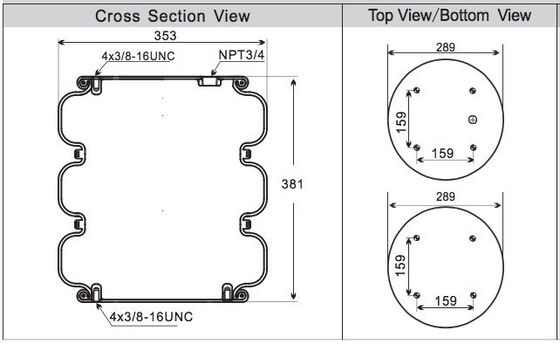

3B7386 پارامترهای فنی

جوجه / جوجه کور

صفحه پوشش بالا پیچ (محور) دندان: 4x3/8-16UNC

فاصله مرکز پیچ از صفحه پوشش بالا: 159mm

صفحه پوشش پایین پیچ (محور) دندان: 4x3/8-16UNC

فاصله مرکز پیچ از صفحه پوشش پایین: 159mm

سوراخ گاز / ورودی هوا / نصب هوا

سوراخ گاز / ورودی هوا: 3/4 NPT

صفحه پوشش

قطر صفحه پوشش بالا: 289 mm

قطر صفحه پوشش پایین: 289 mm

لوله های لاستیکی

قطر: 405 میلی متر

قطر طبیعی: 533 میلی متر

طول کار: MAX 460mm تا MIN 110mm

حداکثر ارتفاع: 460 میلی متر

حداقل ارتفاع:110 میلی متر

ارتفاع فشرده سازی: 350 میلی متر

بلوک بافر / بلوک بافر

بدون بلوک بومپر

حلقه کمربند

دو تکه از حلقه ی کمربند

فشار پنوماتیک - نیروی خود ارزش ایستاتیک F [kN]

فشار p	[بار]	3	4	5	6	7	8	vol V[l]
ارتفاع H [ملی متر]	380	17.7	23.8	30.0	36.4	42.9	49.1	31.0
	300	21.3	28.4	36.1	43.4	50.7	58.0	25.4
	220	24.3	32.3	40.4	48.5	56.6	64.6	19.4
	140	27.3	36.3	45.4	54.5	63.4	72.0	12.4
