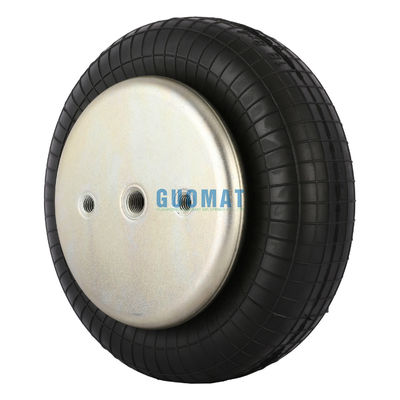

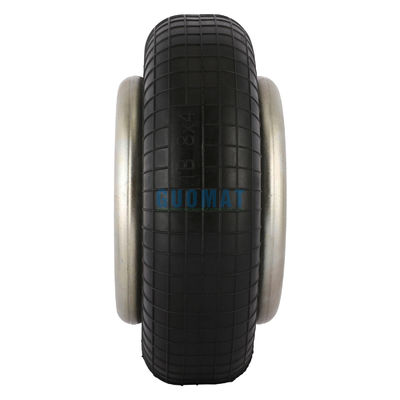

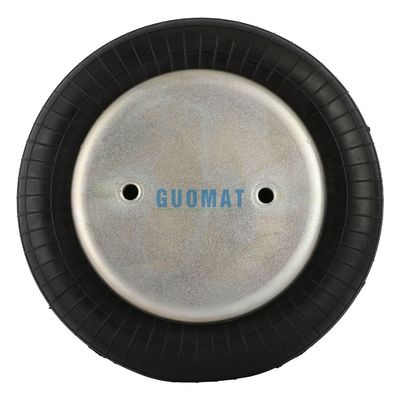

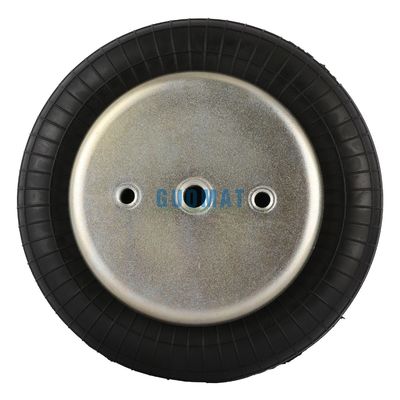

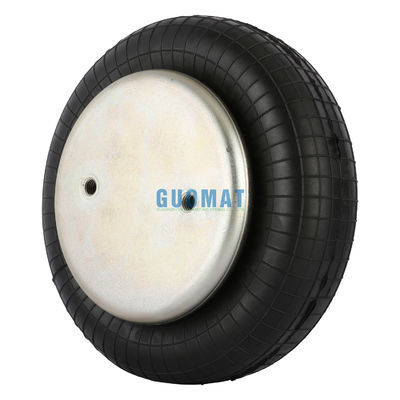

GUOMAT 1B8X4 مطبوعات هوا بهار پیچیده 1B8-550 Goodyear لاستیک هوا Bellows

جزئیات محصول:

محل منبع:	گوانگژو چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949, ISO9001
شماره مدل:	1B8X4

پرداخت:

مقدار حداقل تعداد سفارش:	پنج تا
قیمت:	USD49.9-59.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، T/T، Western Union یا دیگران
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

مرجع متقابل:	W01-358-7564	بسته بندی:	کارتن های قوی
تضمین:	12 سال	نوع فایراستون:	116
محدوده دما:	- 40 درجه سانتیگراد / +70 درجه سانتیگراد	اتصال هوایی:	1/4 NPT
سال خوب:	1B8-550
برجسته کردن:	1B8X4 فشرده سازی بهار هوا,فاضلاب هوایی پیچیده 1B8-550 , Convoluted Air Spring 1B8-550

GUOMAT 1B8X4 مطبوعات هوا بهار پیچیده 1B8-550 Goodyear لاستیک هوا Bellows

نام ماده	فاضلاب هوایی صنعتی تک پیچ
شماره مدل	1B8x4
گارانتی کارخانه	12 ماه
مواد محصول	لاستیک طبیعی و فولاد
بسته بندی	جعبه کارتونی قوی
زمان تحویل	2-8 روز کاری
وزن محصول	2.5 کیلو
سنگ آتش	W01-358-7564 / W01 358 7564 / W013587564
گودیار	1B8-550 / 1B 8-550
کانتيتک	FS120-10 / FS 120-10

قطر صفحه پوشش بالا: 135mm
قطر صفحه پوشش پایین: 135mm
صفحه پوشش بالا پیچ ((محور) دندان: 2x3/8-16UNC
فاصله مرکز پیچ از صفحه پوشش بالا: 70mm
صفحه پوشش پایین پیچ ((آجیل) دندان: 2x3/8-16UNC
فاصله مرکز پیچ از صفحه پوشش پایین: 70mm
سوراخ گاز: 1/4 NPTF
قطر مکس لاستیکی: 230 میلی متر
زمان کار: MAX 140mm تا MIN 50mm
حداکثر ارتفاع: 140mm
حداقل ارتفاع: 50mm
ارتفاع فشرده سازی: 90mm

سیلندر زغال W01-358-7564

حداکثر ضربه: 4 اینچ / 101 میلی متر
حداکثر بار: 3.41 psi / 16.55 kN
حداکثر قطر: 5.31 اینچ / 231 میلی متر
حداکثر ارتفاع: 6 اینچ / 152 میلی متر
حداقل ارتفاع: 2 اینچ / 51 میلی متر
حداکثر ارتفاع کاری توصیه شده: 5.1 اینچ / 130 میلی متر
قطر صفحه: 5.31 اینچ / 135 میلی متر
رشته نصب: 2x3/8-16 UNC
اتصال هوایی: 1/4 NPT
مواد زیر: NR
محدوده دمای حداقل / حداکثر: - 40°C / +70°C
سبک: 116

توضیحات		شماره مونتاژ
سبک ۱۱۶	آجیل های نابینا، 1/4 NPT	W01-358-7564
سبک ۱۱۶	آجیل نابینا، 3/4 NPT	W01-358-7561
دو تا پلي بلوز	حلقه های سنگ آهن ضد غوطه ور شدن، یک بولت سه چهارم، مغز، ماشین لباسشویی	W01-358-7568
	دانه های کور با دریچه تانک 1/4 نصب شده	W01-A72-7518
	فقط بادکنک های لاستیکی	W01-358-0133

جدول نیروی

ارتفاع مونتاژ ((in.)	حجم@100 PSIG ((in3)	نیروی پوند
ارتفاع مونتاژ ((in.)	حجم@100 PSIG ((in3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
5.0	161	290	600	970	1,370	1,800
4.0	135	52	1,050	1,630	2,210	2,820
3.0	102	650	1,310	2,000	2,690	3,410
