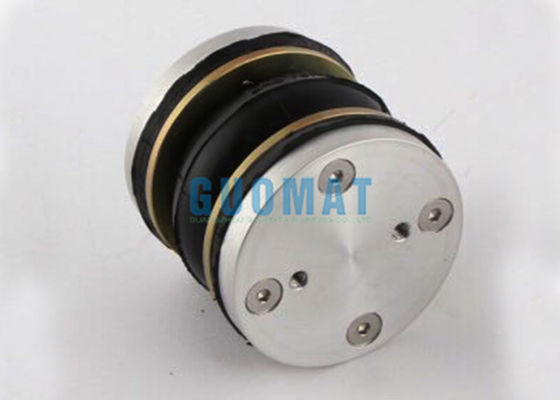

فنر هوای پیچ خورده سیستم تعلیق 70 میلی متری-50 میلی متری Contitech Industrial Bellows Actuator FS22-3 DI Small

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	1B22-3

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	$59.9-69.9/pc
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T/T، Western Union، L/C
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

چشمه هوا:	فنر هوا تعلیق	ضمانتنامه:	12 ماه
مواد:	لاستیک + فولاد	کاربرد:	برای کامیون / تریلر / ماشین صنعتی
وزن خالص:	0.8 کیلوگرم	اندازه بسته بندی:	161610 (سانتی متر)
تایپ کنید:	فنر هوا پیچ خورده	ارتفاع فشرده سازی:	20 میلی متر
برجسته کردن:	تعلیق یک بهار هوایی تک پیچ,50 میلی متری بهار هوایی تک پیچ , 50mm Single Convoluted Air Spring

70mm-50mm Contitech صنعتی Bellows کنترلر FS22-3 DI کوچک تک پیچیده سبک هوا بهار

توضیحات محصول

کانتيتک FS22-3

Contitech FS 22-3

Contitech FS22-3 DI

Contitech FS 22-3 DI

Contitech FS22-3 DI G1/4

Contitech FS 22-3 DI G1/4

کنتيتک FS22-3، FS22-3، FS22-3DIG1/4

شماره سفارش Contitech 69342

سنگ آتش W01R584079

سنگ آتش W01 R58 4079

سنگ آتش W01-R58-4079

سنگ آتش WO1R584079

فایرستون WO1 R58 4079

سنگ آتش WO1-R58-4079

اطلاعات فنی: GUOMAT 1B22-3

GUOMAT 1B22-3 بهار هوا بر اساس مشخصات و ابعاد Contitech FS 22-3 تولید می شود.

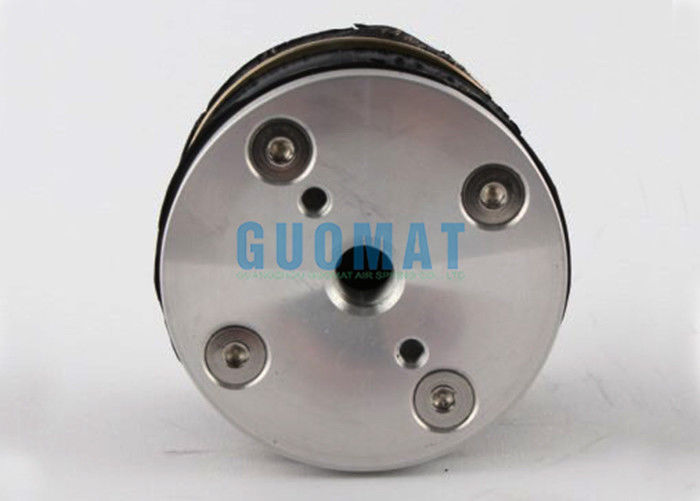

قطر پوشش بالا 78 میلی متر است، فاصله مرکزی بین سوراخ های رشته ای 36 میلی متر است، مشخصات سوراخ های رشته ای: 2 تکه M6 با عمق 8 میلی متر،و مشخصات سوراخ هوا G1/4 است.

قطر پوشش پایین 78 میلی متر است، فاصله مرکزی بین سوراخ های رشته ای 36 میلی متر است، مشخصات سوراخ های رشته ای: 2 تکه M6 با عمق 8 میلی متر

حداکثر قطر بیرونی بهار هوا 80 میلی متر است و قطر نصب مناسب 95 میلی متر است. حداکثر ارتفاع 70 میلی متر است، حداقل ارتفاع 50 میلی متر است و ارتفاع فشرده شده 20 میلی متر است

فشار P	بار	3	4	5	6	7	8	Vol.V ((I)
نیروی (بار)	kN	0.9	1.2	1.5	1.7	2	2.3	0.084
نرخ بهار	N/mm	84	103	123	142	162	180
فرکانس طبیعی	هرتز	4.9	4.7	4.6	4.5	4.5	4.4

فشار P	بار	3	4	5	6	7	8	Vol.V ((I)
ارتفاع H (ملی متر)	60	0.84	1.11	1.39	1.68	1.97	2.26	0.084
ارتفاع H (ملی متر)	50	1.41	1.78	2.16	2.53	2.91	3.3	0.052

Contitech یک بهار هوایی صنعتی تک پیچ

شماره Contitech	شماره سفارش	نصب هوا	حداکثر.قطر بیرونی	حداکثر ارتفاع	حداقل ارتفاع
FS 22-3 DI CR	69342	G1/4	80 میلی متر	۷۰ میلی متر	50 میلی متر
FS 44-5 DI CR	70205	G3/8	110 میلی متر	90 میلی متر	50 میلی متر
FS 76-7 DI CR	70208	G1/2	152.5 میلی متر	110 میلی متر	55 میلی متر
FS 76-7 DS CR	70216	G1/2	153.5 میلی متر	105 میلی متر	50 میلی متر
FS 138-8 DS	66507	G1/2	۱۸۴ میلی متر	130 میلی متر	50 میلی متر
FS 210-10 DS	67404	G1/2	۲۱۰ میلی متر	150 میلی متر	50 میلی متر
FS 412-10 DS	67962	G1/2	۲۶۰ میلی متر	150 میلی متر	50 میلی متر
FS 614-13 DS	68045	G1/2	۳۱۰ میلی متر	175 میلی متر	50 میلی متر
FS 816-15 DS	70043	G1/2	۳۱۰ میلی متر	۱۹۰ میلی متر	50 میلی متر
