| محل منبع: | گوانگدونگ، چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 1B53014-1/4 |
| مقدار حداقل تعداد سفارش: | 6 عدد |
|---|---|
| قیمت: | $49.9-59.9/pc |
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T/T، Western Union، L/C |
| قابلیت ارائه: | 1000 عدد در هفته |
| نوع فنری: | نوع پیچیده تکی | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| مواد: | فلز + لاستیک | چاله هوایی: | G1/4 |
| تعلیق بادی: | فنر هوای Contitech | اندازه بسته بندی: | 24*24*24 (سانتی متر) |
| سکته مغزی: | 81mm-160mm | صفحه روکش دیا.: | 289 میلی متر |
| برجسته: | فنر هوا پیچ خورده تک,فنر هوای پیچ خورده FS 530-14,کیسه هوای صنعتی پیچ خورده |
||

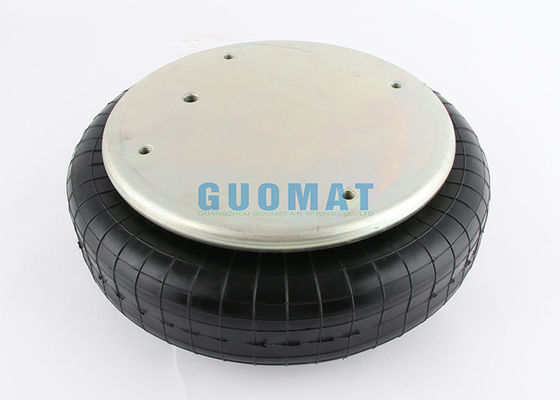

فنر هوای پیچ خورده منفرد FS 530-14 Contitech با کیسه هوای صنعتی 1/4 سوراخ گاز
توضیحات محصول
GUOMAT شماره:1B53014
شماره قطعه CONTITECH: FS530-14
CONTITECHقسمتشماره:FS 530-14
CONTITECHقسمتشماره:FS 530-14 CI
CONTITECHقسمتشماره: FS 530-14 CI 1/4 NPT OS
CONTITECHقسمتشماره: FS530-14 CI 1/4 NPT OS
جنس فنر: لاستیک طبیعی
گارانتی کارخانه: 1 سال گارانتی
MOQ: 10 قطعه
نوع فنری: نوع پیچ خورده تکی
تست شکست: ≥3 میلیون
دمای کار: -40 ℃ bis + 70 ℃
اطلاعات فنی FS 530-14 1/4
قطر صفحه پوشش بالا:Ø289mm
سوراخ گاز / ورودی هوا: 1/4NPTF
فاصله ورق پوشش بالایی از مرکز پیچ: 158.8 میلی متر
دندانه پیچ صفحه پوشش بالا (مهره): 4X3/8-16UNC
قطر صفحه پوشش پایین: Ø289mm
فاصله ورق روکش پایینی مرکز پیچ: 158.8 میلی متر
پیچ صفحه روکش پایین (مهره) دندان: 4X3/8-16UNC
حداکثر قطر زیر لاستیکی: 406 میلی متر
سکته کاری: 81-160 میلی متر
حداقلفشار: 0 بار
نیروی برگرداندن به حداقل ارتفاع:≤300 نیوتن
وزن کلی با صفحات بسته شده: 6.1 کیلوگرم
|
جداسازی ارتعاش - مقادیر مشخصه پویا -------ارتفاع طراحی H: توصیه شده 150 میلی متر، حداقل 120 میلی متر |
|||||||
| فشار P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | جلد V［I］ |
| نیرو (بار) ［KN］ | 18.6 | 24.9 | 31.5 | 37.9 | 44.4 | 50.8 |
11.0
|
| نرخ فنر ［N/cm］ | 3650 | 4410 | 5340 | 6140 | 7220 | 7920 | |
| فرکانس طبیعی (Hz) | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | 2.0 | |
|
کاربردهای پنوماتیک - مقادیر مشخصه نیروی F ［KN］ |
||||||||
| فشار P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | جلد پنجم ［I］ | |
|
ارتفاع H［mm］ |
160 | 17.1 | 23.0 | 29.0 | 35.0 | 41.2 | 47.3 | 11.8 |
| 140 | 20.0 | 26.8 | 33.7 | 40.6 | 47.7 | 54.5 | 10.7 | |
| 120 | 22.3 | 29.8 | 37.3 | 44.9 | 52.7 | 60.2 | 9.5 | |
| 100 | 24.1 | 31.9 | 40.0 | 48.1 | 56.3 | 64.3 | 8.2 | |
| 80 | 25.3 | 33.4 | 41.9 | 50.3 | 58.8 | 67.1 | 6.6 | |
| 60 | 26.0 | 34.5 | 43.4 | 52.0 | 60.8 | 69.1 | 4.6 | |
فنر هوا GUOMAT 1B53014 مرجع FS 530-14 CI Contitech
مشخصات محصول
فنر هوای GUOMAT از لاستیک وارداتی با کیفیت بالا استفاده می کند که عملکرد جذب ضربه عالی دارد
ناحیه عمل ارتعاش فنر هوای GUOMAT قسمت میانی کیسه هوا لاستیکی است.استفاده از فنر هوا می تواند به طور موثری لرزش و
کاهش سر و صدا.
هر یک از محصولات ما برای اطمینان از کیفیت محصول، قبل از تحویل از نظر سفتی هوا تست می شوند.
تصاویر واقعی GUOMAT NO.1B53014-1/4
