| محل منبع: | گوانگدونگ، چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | FD330-22 |
| مقدار حداقل تعداد سفارش: | 6 عدد |
|---|---|
| قیمت: | $59.9-159.9/pc |
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 1000 عدد در هفته |
| مواد: | لاستیک و فولاد | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| نمونه و OEM: | در دسترس | عمل: | پر از گاز |
| شماره OEM: | FD 330-22 CI | وزن: | 4.8 کیلوگرم |
| سوراخ گاز: | G1/4 | تعلیق بادی: | فنر هوای Contitech |
| برجسته: | فنر هوا لاستیکی Contitech FD 330-22,فنر هوای لاستیکی دو پیچ |
||

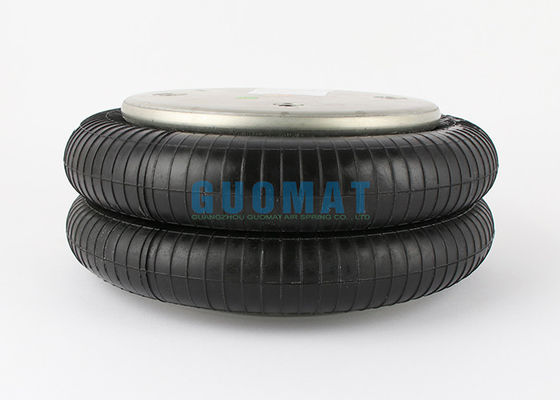

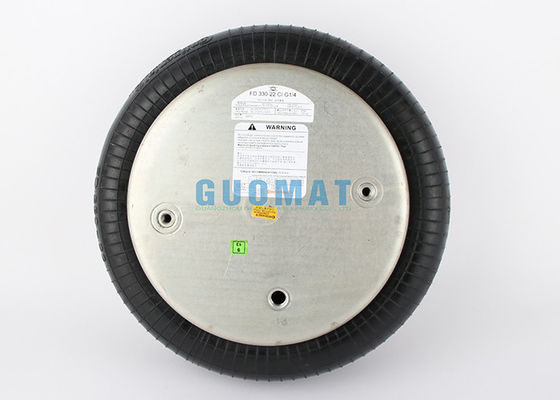

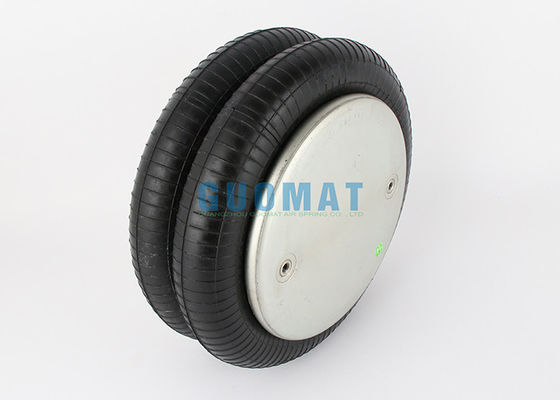

فنر هوای لاستیکی اتصالات هوا Contitech FD 330-22 CI Double Convolution Air Actuator G1/4
توضیحات مفصل برایContitech FD330-22
سازنده: Contitech
شماره قطعه: FD 330-22 CI G1/4
گارانتی: 12 ماه
جنس: لاستیک و فولاد
رنگ سیاه
پرداخت:LC/TT/Western Union/PayPal
بسته بندی: کارتن قهوه ای قوی
زمان تحویل: حدود 2-8 روز کاری پس از دریافت پرداخت شما
روش حمل و نقل: از طریق دریا، از طریق هوا، توسط اکسپرس (DHL / UPS / EMS / Fedex)
داده های تکنیکی
|
1 |
دندانه پیچ (مهره). |
2xM8-15mm |
|
2 |
قطر صفحه روکش بالا |
228 میلی متر |
|
3 |
قطر صفحه پوشش پایین |
228 میلی متر |
|
4 |
فاصله مرکز پیچ |
157.5 میلی متر |
|
5 |
سوراخ گاز |
G1/4 |
|
6 |
دندانه پیچ پایینی (مهره). |
2xM8-15mm |
|
7 |
دم لاستیکی حداکثر قطر |
325 میلی متر |
|
8 |
سکته مغزی |
75-305 میلی متر |
|
9 |
وزن کلی با صفحات گیره دار |
4.8 کیلوگرم |
|
10 |
عرض نصب مورد نیاز |
340 میلی متر |
جداسازی ارتعاش - مقادیر مشخصه پویا
ارتفاع طراحی H: توصیه شده 240 میلی متر، حداقل 220 میلی متر
| فشار P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | جلد پنجم ［I］ |
| نیرو (بار) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| نرخ فنر ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| فرکانس طبیعی (Hz) | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
کاربرد پنوماتیک - مقادیر مشخصه استاتیک
نیروی F [kN]
| فشار P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | جلد پنجم ［I］ | |
| ارتفاع H［mm］ | 265 | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 | |
دستورالعمل خدمات
M8: حداکثر 25 نیوتن متر
G1/4: حداکثر 25 نیوتن متر
انواع متداول فنرهای هوای پیچ خورده دوگانه
FD 330-22 363 ;FD330-22 363
هر فنر هوای استاندارد از 4 لایه تشکیل شده است
• لایه داخلی که در واقع حاوی هوا است.
• اولین لایه از لاستیک تقویت شده پارچه اعمال می شود
در یک زاویه خاص
•لایه دوم لاستیک تقویت شده پارچه که
به یک زاویه خاص نسبت به لایه اول گذاشته شده است.
• روکش برای محافظت از لایه های پارچه ای بایاس.
