| محل منبع: | گوانگدونگ، چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | FD 120-17 |
| مقدار حداقل تعداد سفارش: | 6 عدد |
|---|---|
| قیمت: | $59.9-69.9/pc |
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T/T، Western Union، L/C |
| قابلیت ارائه: | 1000 عدد در هفته |
| مواد لاستیکی: | لاستیک با کیفیت بالا | گارانتی سازنده: | 1 سال |
|---|---|---|---|
| بسته بندی: | کارتن / کارتن | سوراخ گاز: | G3/4 |
| نوع فنری: | دو پیچیدگی | سبک Bellows: | فنر هوا صنعتی |
| پیچ: | M8 | حداقل فشار: | 0 بار |
| برجسته: | فنر هوا پیچ دوبل لاستیکی,فنر هوا پیچ دوبل FD 120-17 |
||

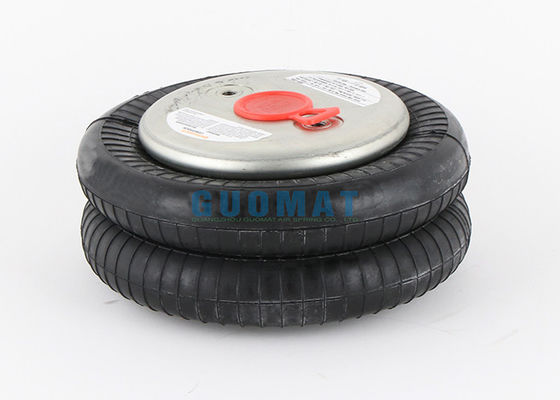

FD 120-17 CI ورودی هوا G3/4 Contitech Rubber Double Convoluted Air Spring
توضیحات محصول
شماره قطعه OEM
Contitech: FD 120-17 CI
030000 2682
بوش : 822419042
دانلوپ (FR): SO 8201
فستو: EB-215-155
| دمای کاری | -40 درجه سانتیگراد با 70+ درجه سانتیگراد |
| تست شکست | ≥3 میلیون |
| قطر صفحه روکش بالا | 135 میلی متر |
| قطر صفحه پوشش پایین | 135 میلی متر |
| سوراخ گاز / ورودی هوا | G3/4 |
| قطر طبیعی دم‌های لاستیکی | 189 میلی متر |
| ارتفاع فشرده | 79 میلی متر |
| ارتفاع طراحی | 178mm-203mm |
| دندانه پیچ صفحه پوشش بالا (مهره). | 2XM8X1.25 |
| دندانه پیچ (مهره) صفحه پوشش پایین | 2XM8X1.25 |
| فاصله مرکز پیچ از صفحه پوشش بالایی | 70 میلی متر |
| فاصله مرکز پیچ از صفحه پوشش پایین | 70 میلی متر |
M8=25Nm
G3/4=50Nm
| حداقل فشار 0bar |
| نیرو را به حداقل ارتفاع ≤200 نیوتن برگردانید |
| وزن کلی با صفحات گیره دار 2.3 کیلوگرم |
مقادیر مشخصه ایزوله ارتعاش-دینامیک
|
فشار P ［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI. |
|
نیرو (بار) ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
نرخ فنر ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
فرکانس طبیعی (HZ) |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
فشار P |
[بار] |
3 |
4 |
5 |
6 |
7 |
8 |
VoI. |
|
ارتفاع H(mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
عمل
به دلیل ساختار منعطف، نصب دم‌های هوا نسبت به سیلندرهای پنوماتیک معمولی که معمولاً به تثبیت و هدایت صلب نیاز دارند و تنها محل محور صفحات انتهایی را فراهم می‌کنند، کمتر مهم است تا 10 میلی‌متر تنظیم شود.
هنگامی که زیر هوای تحت فشار خط مقاومت اجاره شده را دنبال می کند. بر این اساس باید مراقب هندسه نصب در کاربردهای زاویه دار بود.
هنگامی که زیر هوای کم‌فشار در فضاهای به‌طور شگفت‌انگیزی کوچک قرار می‌گیرد، به‌ویژه برای بستن یا جابجایی بارهای نامناسب یا بسیار سنگین مفید است.
در حین کار، توصیه می شود که دستگاه اجازه "پایین" یا رسیدن به حداکثر ارتفاع خود را نداشته باشد. برای دستیابی به این امر ممکن است از دستگاه های مکانیکی مختلفی استفاده شود.
تصویر محصول
