| محل منبع: | گوانگدونگ، چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | FS 120-9 |
| مقدار حداقل تعداد سفارش: | 6 عدد |
|---|---|
| قیمت: | $49.9-59.9/pc |
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T/T، Western Union، L/C |
| قابلیت ارائه: | 1000 عدد در هفته |
| تایپ کنید: | فنر هوای لاستیکی را فشار دهید | مواد: | لاستیک + فولاد |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | سنگ آتشین: | W01-M58-6166 |
| بسته: | کارتن / کارتن | اندازه بسته بندی: | 24*24*24 (سانتی متر) |
| سوراخ گاز: | G1/4 | Contitech: | FS 120-9 |
| برجسته: | فنر بادی صنعتی W01-M58-6166 فنر بادی صنعتی تک زیر,FS 120-9 فنر بادی صنعتی,FS 120-9 Industrial Air Spring |
||

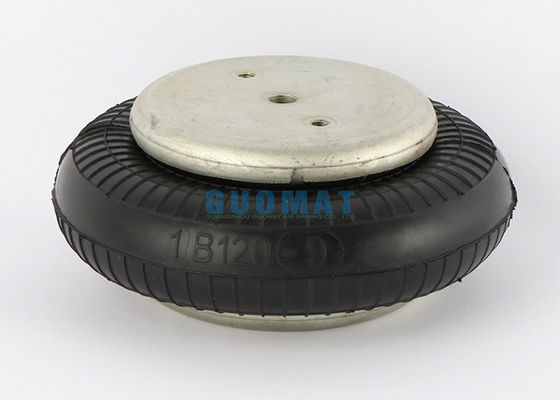

تامین کننده فنر هوای صنعتی فایرستون W01-M58-6166 کیسه هوا تک زیر FS 120-9
توضیحات محصول
|
مورد |
فنر باد صنعتی لاستیک دم |
|
مواد |
لاستیک با کیفیت بالا |
|
ضمانتنامه |
12 ماه |
|
وضعیت |
کاملا نو |
|
عملکرد |
کاهش لرزش |
|
رنگ |
مشکی |
|
زمان تحویل |
2-8 روز کاری |
شماره مرجع متقابل
فایراستون: W01-M58-6166
W01/M58/6166
W01M586166
Contitech:FS 120-9
fs 120-9
fs 120-9 ci
دانلوپ (FR): 8 اینچ x1 S08100
بوش: 822419008
فرم: WBE 300-E2
اطلاعات فنی FS 120-9
سوراخ گاز/ورودی هوا
سوراخ گاز: G1/4
صفحه پوشش
قطر صفحه پوشش بالا: 135 میلی متر
فاصله ورق پوشش بالایی از مرکز پیچ: 70 میلی متر
قطر صفحه پوشش پایین: 135 میلی متر
فاصله مرکز پیچ ورق پوشش پایین: 70 میلی متر
مهره / مهره کور
دندانه پیچ صفحه پوشش بالا (مهره): 2XM8X1.25
دندانه پیچ (مهره) صفحه پوشش پایین: 2XM8X1.25
M8=25Nm
زیر لاستیکی
حداکثر قطر دم لاستیکی: 215 میلی متر
ضربه کار: MAX 115mm تا MIN 50mm
حداکثر ارتفاع: 115 میلی متر
حداقل ارتفاع: 50 میلی متر
ارتفاع فشرده سازی: 65 میلی متر
ویژگی های دینامیکی در ارتفاع طراحی 115 میلی متر
| فشار سنج (BAR) | بار (kN) | نرخ فنر (kN/m) | فرکانس طبیعی هرتز |
| 3 | 4.16 | 132 | 2.80 |
| 4 | 5.73 | 169 | 2.71 |
| 5 | 7.26 | 207 | 2.67 |
| 6 | 8.98 | 247 | 2.62 |
| 7 | 10.55 | 285 | 2.59 |
جدول اجباری
|
مونتاژ ارتفاع (میلی متر) |
جلد @7 BAR (مسی سانتی متر) |
ناحیه EFF @7 BAR (سانتی متر2) |
نیروی kN | ||||
|
@3 بار |
@4 بار |
@5 بار |
@6 بار |
@7 بار |
|||
| 130 | 2268 | 80 | 2.03 | 2.90 | 3.75 | 4.74 | 5.58 |
| 120 | 2167 | 103 | 2.76 | 3.86 | 4.95 | 6.14 | 7.18 |
| 110 | 2037 | 123 | 3.41 | 4.68 | 5.96 | 7.36 | 8.61 |
| 100 | 1898 | 140 | 3.92 | 5.34 | 6.78 | 8.36 | 9.78 |
| 90 | 1733 | 154 | 4.33 | 5.92 | 7.49 | 9.23 | 10.80 |
| 80 | 1568 | 166 | 4.64 | 6.39 | 8.08 | 9.94 | 11.62 |
| 70 | 1379 | 176 | 4.89 | 6.77 | 8.58 | 10.55 | ساعت 12.30 |
| 60 | 1198 | 184 | 5.09 | 7.05 | 8.97 | 11.03 | 12.85 |
اطلاعات بسته بندی
وزن خالص: 2 کیلوگرم
طول بسته بندی: 24 (سانتی متر)
عرض بسته بندی: 24 سانتی متر
ارتفاع بسته بندی: 24 (سانتی متر)
GUOMAT شماره:1B120-9
شماره قطعه سازنده: FS 120-9 CI
وظیفه اصلی فنر بادی چیست؟در چه راه هایی استفاده می شود؟
فنرهای بادی تجهیزاتی هستند که اغلب در تولیدات صنعتی و ماشین ابزار استفاده می شوند.
وظیفه اصلی فنر بادی کاهش لرزش ناشی از فنر در هنگام اصطکاک است.اگر این پدیده ارتعاش را نتوان به موقع کاهش داد یا با آن مقابله کرد، ممکن است دستگاه را تحت تأثیر قرار دهد و به راحتی به دستگاه آسیب برساند.
فنرهای بادی کاربردهای گسترده ای دارند.در برخی از ماشین آلات و تجهیزات از فنرهای هوا برای کاهش لرزش تجهیزات و حفظ راندمان بالا و عملکرد روان دستگاه استفاده می شود.
