| محل منبع: | گوانگدونگ، چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 220-10 |
| مقدار حداقل تعداد سفارش: | 6 عدد |
|---|---|
| قیمت: | $59.9-69.9/pc |
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 1000 عدد در هفته |
| نام محصول: | فنر تعلیق بادی دوتایی پیچ خورده | مواد بهار: | لاستیک + فولاد |
|---|---|---|---|
| ضمانتنامه: | 1 سال | نوع فنری: | نوع هوادهی شده |
| لاستیک مکس دیا.: | 250 میلی متر | دیا بشقاب.: | 161 میلی متر |
| اندازه بسته بندی: | 24*24*24 سانتی متر | نوع سوراخ گاز: | 1/4NPTF،G 3/4 |
| برجسته: | قطر 161 میلی متر فنر هوا صنعتی,فنر هوای صنعتی تک پیچ خورده,فنر هوای صنعتی Contitech FS 200-10 |
||

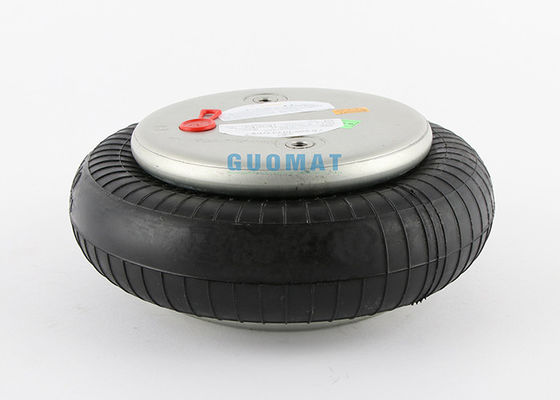

Contitech FS 200-10 CI Continental Bellows Style، فنر هوا پیچ خورده تک صنعتی
مشخصات محصول
سیستم عامل FS 200-10 CI G1/4 G3/4، فنر بادی صنعتی نوع زیر، تک پیچ خورده، Aiea موثر 200 سانتی متر مربع، حداکثر ضربه 89 میلی متری، صفحه مهره چین دار، رزوه های نصب زن
اطلاعات فنی فنر هوای FS 200-10
داده های صفحه پوشش FS 200-10
قطر صفحه پوشش بالا: 161 میلی متر
فاصله بین سوراخ رزوه ای: 89 میلی متر
فاصله بین سوراخ رزوه ای و سوراخ هوا: 38.1/44.5 میلی متر
قطر صفحه پوشش پایین: 161 میلی متر
آجیل کور FS 200-10
پیچ (آجیل) روی صفحه پوشش بالایی: 2XM8
پیچ (آجیل) روی صفحه پوشش پایین: 2XM8
پیچ (مهره) M8 عمق: 15 میلی متر
M8=25Nm
FS 200-10 دم لاستیکی
حداکثر قطر دم لاستیکی: 250 میلی متر
FS 200-10سکته مغزی کار
سکته کار: 51mm~140mm
حداکثر ارتفاع: 140 میلی متر
حداقل ارتفاع: 51 میلی متر
ارتفاع فشرده: 89 میلی متر
FS 200-10 ورودی هوا / سوراخ گاز
ورودی هوا / سوراخ گاز: G 1/4 G 3/4
G 1/4 = 25 نیوتن متر
G 3/4 = 25 نیوتن متر
اطلاعات سفارش
| نه | تایپ کنید | شماره سفارش. |
| 1 | زیر لاستیکی | --- |
| 2 |
دارای صفحه رویی و ورودی هوا G3/4 خروج از مرکز ورودی ورودی 38.1 میلی متر است |
--- |
| 3 |
دارای صفحه بالایی و ورودی هوا G1/4 خروج از مرکز ورودی ورودی 44.5 میلی متر است |
--- |
| 4 | دارای صفحه بالایی، بلوک بافر و ورودی G1/4 بندر هوایی،خروج از مرکز ورودی ورودی 44.5 میلی متر است |
--- |
| 5 | دارای صفحه فولادی ضد زنگ، ورودی هوا G3/4 دهان،خروج از مرکز ورودی ورودی 38.1 میلی متر است |
--- |
پارامتر فنی
حداقل فشار: 0 بار
نیروی ترمیم به حداقل ارتفاع: ≤ 200 نیوتن
وزن کل (شامل صفحه روکش): 2.3 کیلوگرم
کاربردهای جداسازی ارتعاش - مقادیر ویژه پویا
ارتفاع طراحی H: 110 میلی متر توصیه می شود، حداقل 90 میلی متر
| فشار P [bar] | 3 | 4 | 5 | 6 | 7 | 8 | جلد V[l] |
| نیرو (بار) F [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| سختی فنر [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| فرکانس طبیعی [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
کاربردهای پنوماتیک - مقادیر ویژه استاتیک
نیروی F [KN]
| فشار P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | جلد پنجم ［I］ | |
| ارتفاع H［mm］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
معرفی فنر هوا لاستیکی Contitech
فنر هوا لاستیکی به طور گسترده ای در تجهیزات کاغذسازی، ماشین آلات چرمی، میز ارتعاشی، تجهیزات نساجی، معدن، ماشین آلات و سایر صنایع استفاده می شود.فنرهای بادی لاستیکی مورد استفاده در تجهیزات صنعتی به طور کلی به تعداد لایه های بدنه لاستیکی خود به فنرهای بادی تک لایه، دو لایه و سه لایه تقسیم می شوند.
هنگامی که کیسه هوای لاستیکی کار می کند، حفره داخلی با هوای فشرده پر می شود تا یک ستون هوای فشرده تشکیل شود.با افزایش بار ارتعاشی، ارتفاع فنر کاهش می یابد، حجم حفره داخلی کاهش می یابد، سفتی فنر افزایش می یابد و ناحیه باربری موثر ستون هوای حفره داخلی افزایش می یابد و ظرفیت باربری فنر افزایش می یابد. در این زمان افزایش می یابد.هنگامی که بار ارتعاشی کاهش می یابد، ارتفاع فنر افزایش می یابد، حجم حفره داخلی افزایش می یابد، سفتی فنر کاهش می یابد، ناحیه باربری موثر ستون هوای حفره داخلی کاهش می یابد و ظرفیت باربری فنر کاهش می یابد.به این ترتیب، ارتفاع، حجم حفره داخلی و ظرفیت باربری فنر بادی با افزایش و کاهش بار ارتعاشی و کنترل با راندمان بالا، در داخل ضربه موثر فنر بادی، انتقال نرم و انعطاف پذیری دارند. دامنه و بار ارتعاشی رخ می دهد.سفتی و ظرفیت باربری فنر را نیز می توان با افزایش یا کاهش مقدار باد تنظیم کرد و همچنین می توان یک محفظه هوای کمکی را برای دستیابی به تنظیم خودکار وصل کرد.
تصویر محصول
