| محل منبع: | چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 2B188168 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T/T ، Western Union ، Paypal یا دیگران |
| قابلیت ارائه: | 1000 عدد در هفته |
| مواد: | صفحه روکش فولادی ، دمنده لاستیکی | GUOMAT شماره: | 2B188168 |
|---|---|---|---|
| سوراخ گاز: | G1/4 | پیچ دندان: | 4 قطعه M8 |
| فاصله مرکز پیچ: | 70 میلی متر | قطر صفحه روکش: | 135 میلی متر |
| قابلیت فشار: | 0.2-0.8 M Pa | سکته: | 75 ~ 230 میلی متر |
| شماره پیچ و مهره: | 4 عدد | ||
| برجسته: | فنرهای هوای صنعتی دو کانولوشن,فنر هوای صنعتی ورودی هوا G1/4,کیسه هوای دو طرفه |
||

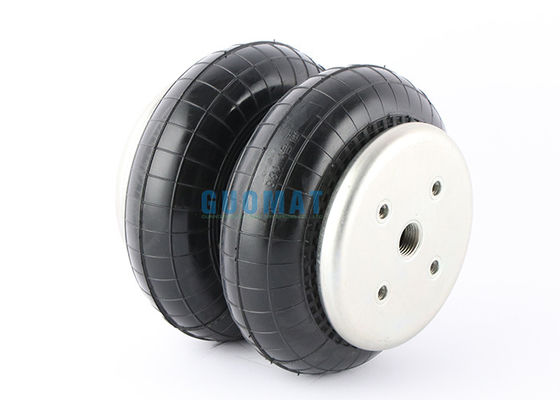

GUOMAT شماره2B188168 Air Springs Industrial Double Convolution Actuator G1/4 Air Inlet
بسیاری از تولید کنندگان تجهیزات اصلی OEM از GUOMAT شماره2B188168:
| BELLOW NO | شماره کامل |
| GUOMAT شماره2B188168 | GUOMAT شماره2B188168 |
| CONTITECH 603 N | BOSCH 822419042 |
| FIRESTONE FLEX 26 | CONTITECH FD120-17 |
|
FIRESTONE W01 358 0142 FIRESTONE W013580142 |
DUNLOP2682 030000 |
| پیرلی 26 | DUNLOP (FR) SO 8201 |
|
PHOENIX 2B O7 R PHOENIX 2B07 R |
FESTO EB-215-155 |
| AIRKRAFT 114050 | GOODYEAR 2B 7-540 |
| NORGREN PM/31082 (8x2) | |
| PIRELLI T26 84181 | |
| TAURUS KF 218 | |
| WEFORMA WBZ 300-E1 | |
| AIRKRAFT 113053 |
❶آجیل / آجیل کور
پیچ بالای صفحه (مهره) دندان: 4 عدد X M8X1.25
فاصله مرکز پیچ صفحه پوشش بالا: 70 میلی متر
پیچ پایین صفحه (مهره) دندان: 4 عدد X M8X1.25
مرکز پیچ فاصله صفحه تحتانی پوشش: 70 میلی متر
❷ سوراخ گاز / ورودی هوا / اتصالات هوا
سوراخ گاز / ورودی هوا: G1/4
❸ صفحه پوشش
قطر صفحه روکش بالا (عرض): 135 میلی متر / 5.31 اینچ
قطر صفحه جلویی (عرض): 135 میلی متر / 5.31 اینچ
شماره صفحه روی جلد: 3450
شماره صفحه جلد: 3436
❹بلوز لاستیکی
قطر طبیعی بلوز لاستیکی: 189 میلی متر
بلوز لاستیکی ارتفاع طبیعی: 177 میلی متر
ارتفاع فشرده: 79 میلی متر / 3.12 اینچ
ارتفاع طراحی: 178mm-203mm / 7-8 اینچ
حداکثر قطر: 218 میلی متر / 8.6 اینچ
بلوز شماره: 26
❺ بلوک سپر / بلوک بافر
بدون بلوک سپر
❻ حلقه بند / حلقه حلقه
با Girdle Hoop: One Pieces of Girdle Hoop
جزئیات اطلاعات فنی در عکس زیر
|
شماره سفارش. |
|
|
فقط دمنده لاستیکی |
60221 |
|
دارای صفحات چین دار ، 3/4 ورودی هوا NPT |
75967 |
جداسازی ارتعاش - مقادیر مشخصه پویا
|
ارتفاع طراحی H: توصیه شده 7.48 اینچ ، حداقل 6.89 اینچ |
||||||
|
فشار p [psi] |
40 |
60 |
80 |
100 |
120 |
جلدV [in.3] |
|
نیرو (بار) [lbf] |
778 |
1210 |
1640 |
2060 |
2460 |
|
|
نرخ بهار [lbf/in.] |
311 |
492 |
673 |
854 |
1040 |
232 |
|
فرکانس طبیعی [هرتز] |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
|
کاربرد پنوماتیک - مقادیر مشخصه استاتیک Force F [kN]
|
نیروی F [lbf] |
|||||||
|
فشار p [psi] |
40 |
60 |
80 |
100 |
120 |
جلدV [in.3] |
|
|
ارتفاع H [اینچ] |
8.0 |
681 |
1070 |
1440 |
1820 |
2180 |
240 |
|
7.0 |
885 |
1340 |
1790 |
2260 |
2710 |
220 |
|
|
6.0 |
1070 |
1580 |
2110 |
2650 |
3170 |
200 |
|
|
5.0 |
1210 |
1790 |
2390 |
3000 |
3570 |
170 |
|
|
4.0 |
1330 |
1970 |
2640 |
3310 |
3910 |
140 |
|
|
3.0 |
1420 |
2120 |
2840 |
3560 |
4160 |
120 |
|
