| محل منبع: | چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 320124H-1 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، پی پال یا دیگران |
| قابلیت ارائه: | 1000 قطعه در هفته |
| مواد: | آلیاژ آلومینیوم و لاستیک | گوات: | 320124H-1 |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | وزن خالص: | 3.91 کیلوگرم |
| نام دیگر: | مقره هوا بهار | توانایی فشار: | 0.2-0.8 M Pa |
| وزن ناخالص: | 4/4 کیلوگرم | حلقه فلنج: | با |
| روش اتصال: | اتصال فلنج | ||
| برجسته: | 320124H-1 کیسه های هوا تعلیق,10 عدد کیسه های هوا تعلیق آجیل,سیستم تعلیق کیسه هوا تک پیچ |
||

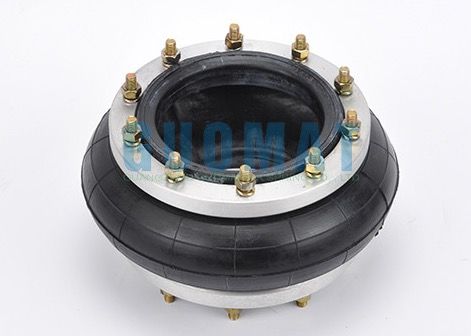

320124H-1 کیسه های پیچیده فنر هوای صنعتی مخصوص نوار نقاله با 10 عدد آجیل
گوومات 320124H-1فنر تک پیچ متراکم صنعتی مشخصات فنی
ut مهره / مهره کور
The Long Of The Nut: 25 میلی متر
صفحه پیچ بالا شماره پیچ: 10 عدد
صفحه پیچ صفحه شماره پیچ: 10 عدد
دندانپوش پیچ مهره ای رویه بالا: M10
دندان پیچ پیچ (مهره ای) پایین: M10
H سوراخ گاز / ورودی هوا / اتصالات هوا
سوراخ گاز / ورودی هوا: G1 / 2
❸ صفحه جلد
قطر صفحه رویه بالا: 235 میلی متر
قطر صفحه روکش پایین: 235 میلی متر
ellلوله های لاستیکی
دهانه دم لاستیکی: 230 میلی متر
قطر سوراخ های لاستیکی:230میلی متر
Bellows Rubber MAX قطر: 340 میلی متر
بلوز لاستیکی ارتفاع طبیعی: 124 میلی متر
block بلوک سپر / بلوک بافر
بدون بلوک سپر
❻ حلقه گردن / حلقه گردن
بدون حلقه گردن
لیست پارامترهای عملکرد فنی فنر هوا 320124H-1:
| یاتاقان بار قدرت (کیلوگرم) |
فشار تورم | 0.2 مگاپاسکال | 0.3 مگاپاسکال | 0.4MPa | 0.5 مگاپاسکال | 0.6 مگاپاسکال | 0.7MPa | 0.8 مگاپاسکال | 0.7MPa حجم (dm³) |
|---|---|---|---|---|---|---|---|---|---|
| ارتفاع نصب | |||||||||
| 60 (میلی متر) | 1168 | 1769 | 2371 | 2956 | 3575 | 4177 | 4778 | 3.13 | |
| 77 (میلی متر) | 1104 | 1660 | 2245 | 2810 | 3394 | 3960 | 4542 | 94/3 | |
| 94 (میلی متر) | 1021 | 1540 | 2067 | 2585 | 3121 | 3660 | 4195 | 79/4 | |
| 111 (میلی متر) | 921 | 1401 | 1861 | 2340 | 2837 | 3333 | 3829 | 5.54 | |
| 124 (میلی متر) | 798 | 1228 | 1647 | 2071 | 2520 | 2965 | 3428 | 6.13 | |
| 142 (میلی متر) | 657 | 1006 | 1367 | 1732 | 2098 | 2496 | 2903 | 90/6 | |
| 162 (میلی متر) | 514 | 797 | 1079 | 1380 | 1699 | 2035 | 2371 | 7.67 | |
| سختی و فرکانس در ارتفاع طراحی | سفتی عمودی (کیلوگرم بر سانتی متر) | 215 | 298 | 359 | 439 | 537 | 616 | 704 | |
| سختی و فرکانس در ارتفاع طراحی | z 刚度 هرتز | 2.60 | 2.47 | 2.34 | 2.34 | 2.31 | 28/2 | 2.27 | |
| سختی و فرکانس در ارتفاع طراحی | p p cpm | 156 | 148 | 140 | 140 | 139 | 137 | 136 |
انواع دیگر مدل های فنر هوا
| مدل های NO | بار | طراحی H. | حداقلح | افزایش ایمن | سکته کامل |
| 320124H-1 | 2965 | 90 | 52 | 142 | 90 |
| 280126H-1 | 2370 | 94 | 50 | 195 | 94 |
| 260135H-1 | 1670 | 159 | 55 | 155 | 159 |
| 215120H-1 | 1109 | 98 | 42 | 140 | 98 |
| 188102H-1A | 862 | 63 | 52 | 115 | 63 |
| 150076H-1 | 621 | 39 | 46 | 85 | 39 |
| 120060H-1 | 444 | 23 | 42 | 65 | 23 |
| 086060H-1 | 175 | 48 | 42 | 90 | 48 |
ترکیب عنصر فنر هوا متلاطم صنعتی جنبه های زیر را دارد
❶مهره / مهره کور- همچنین یک قسمت دائمی از مجموعه صفحه جلد.جایگزینی برای سیستم نصب پیچ و مهره فراهم می کند.داخل ورق آهن درون آن نقص دارد
❷ سوراخ گاز / ورودی هوا / اتصالات هوا - معمولاً 1/4 NPT که ورودی هوا به دم لاستیکی را تأمین می کند.
❸ صفحه پوشش- تا قبل از طراحی بادی با دوام و بزرگترین کنترل کیفیت در کارخانه.اجازه می دهد 100٪ از آزمایش نشت قبل از حمل و نقل.
❹دمنده لاستیکی- Air Bellows شامل چهار لایه مواد است: یک لایه داخلی ، دو بند ناف - پارچه های تقویت شده و یک پوشش.ساخت یک لاستیک طبیعی - ویژگی های عملکرد 65F را فراهم می کند.
❺ بلوک سپر / بلوک بافر - پلاستیک جامد یا دستگاه پلاستیکی مهندسی طراحی شده برای جلوگیری از آسیب عمده به وسیله نقلیه یا سیستم تعلیق در صورت کاهش ناگهانی فشار هوا در بهار.
❻ حلقه گردن / حلقه گردن - حلقه سیم پیچ شده برای ایجاد پایداری جانبی از نوع پیچیده بهار.
فنرهای بادی GUOMAT می توانند حداقل دو برابر طول عمر داشته باشند ، همیشه چهار برابر بیشتر از فنرهای فولادی!
