| محل منبع: | چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 3B7324 |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، پی پال یا دیگران |
| قابلیت ارائه: | 1000 قطعه در هفته |
| مواد: | آلیاژ آلومینیوم و لاستیک | Firestone: | W01-358-7324 |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | وزن خالص: | 16.5 کیلو گرم |
| نام دیگر: | هوا فنر صنعتی | توانایی فشار: | 0.2-0.8 M Pa |
| وزن ناخالص: | 18.5 کیلوگرم | حلقه فلنج: | با |
| روش اتصال: | اتصال فلنج | Contitech FT 1710-38 RS: | FT 1710-38 RS |
| برجسته: | W01-358-7324,FT 1710-38 RS Firestone Air Spring |
||

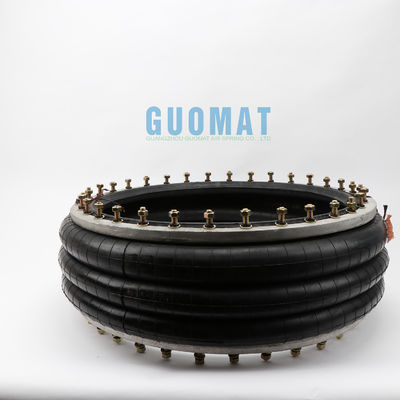

W01-358-7324 Firestone Air Bellows NO.سبک 320 Contitech FT 1710-38 RS برای دستگاه بالابر سنگین
گوومات 3B7324 فنر تک پیچ متراکم صنعتی مشخصات فنی
| مشخصات محصول | |
| تایپ کنید: | 320 |
| حلقه بست آلومینیوم: | 24 (3 / 8-24) BOL TS RING |
| قطر پیچ Ø: |
482 میلی متر / 19.0 اینچ |
| قطر تخته: | 517 میلی متر /
20.37 اینچ |
| حداکثر قطر (OD) در 7 بار: | 569 میلی متر /
22.42 اینچ |
| حداقل قد: | 115 میلی متر /
4.53 اینچ |
| حداکثر ارتفاع: |
495 میلی متر / 19.5 اینچ |
| سکته: | 380 میلی متر /
97/14 اینچ |
❶مهره / مهره کور
The Long Of The Nut: 38 میلی متر
صفحه پیچ بالا شماره پیچ: 24 عدد
صفحه پیچ صفحه شماره پیچ: 24 عدد
دندانپوش پیچ (مهره ای) رویه بالا: M10
فاصله مرکز پیچ صفحه رویه رویی: 482 میلی متر
دندان پیچ پیچ (مهره ای) پایین: M10
فاصله مرکز پیچ از صفحه زیرین: 482 میلی متر
❷ سوراخ گاز / ورودی هوا / اتصالات هوا
سوراخ گاز / ورودی هوا: G1 / 2
❸ صفحه پوشش
قطر صفحه رویه بالا: 517 میلی متر
قطر صفحه روکش پایین: 517 میلی متر
❹دمنده لاستیکی
لاستیک Bellows MAXl قطر: 569 میلی متر
بلوز لاستیکی ارتفاع طبیعی: 440 میلی متر
❺ بلوک سپر / بلوک بافر
بدون بلوک سپر
❻ حلقه گردن / حلقه گردن
با 2 عدد حلقه گردن
سبک 320 دوتایی دم
آلومینیوم گردن آجدار ، حلقه های مهره (با فاصله برابر) ، پیچ و مهره 45 میلی متر ، مهره ، واشر:
W01-358-7324
؛ W01 3587324
؛ W013587324
مونتاژ صفحه نورد * ، 1/2 مهره کور ، 3/4 NPT:
W01-358-7276
W01 358 7276
W013587276
فقط دمنده لاستیکی:
W01-358-0987؛
W01 358 0987؛
W013580987
سقوط تا حداقل ارتفاع (0 BAR @): 400 N.
سبک ساخت 328 با مقاومت بالا:
آلومینیوم گردن آجدار
حلقه های مهره آلومینیومی گردن آجدار (فاصله برابر) ، پیچ و مهره 17/8 ، مهره ، واشر:
W01-358-9528
W01 358 9528
W013589528
مونتاژ صفحه نورد * ، 1/2 مهره کور ، 3/4 NPT
W01-358-9526
W01 358 9526
W013589526
فقط دمبل لاستیکی
W01-358-1002؛
W01 358 1002؛
W013581002
ترکیب عنصر فنر هوا متلاطم صنعتی جنبه های زیر را دارد
❶مهره / مهره کور- همچنین یک قسمت دائمی از مجموعه صفحه جلد.جایگزینی برای سیستم نصب پیچ و مهره فراهم می کند.داخل ورق آهن درون آن نقص دارد
❷ سوراخ گاز / ورودی هوا / اتصالات هوا - معمولاً 1/4 NPT که ورودی هوا به دم لاستیکی را تأمین می کند.
❸ صفحه پوشش- تا قبل از طراحی بادی با دوام و بزرگترین کنترل کیفیت در کارخانه.اجازه می دهد 100٪ از آزمایش نشت قبل از حمل و نقل.
❹دمنده لاستیکی- Air Bellows شامل چهار لایه مواد است: یک لایه داخلی ، دو لایه بند ناف - پارچه های تقویت شده و یک پوشش.ساخت یک لاستیک طبیعی - ویژگی های عملکرد 65F را فراهم می کند.
❺ بلوک سپر / بلوک بافر - لاستیک جامد یا دستگاه پلاستیکی مهندسی طراحی شده برای جلوگیری از آسیب عمده به وسیله نقلیه یا سیستم تعلیق در صورت کاهش ناگهانی فشار هوا در بهار
❻ حلقه گردن / حلقه گردن - حلقه سیم پیچ شده برای ایجاد ثبات جانبی از نوع پیچیده بهار.
فنرهای هوائی GUOMAT می توانند حداقل دو بار در طول عمر دوام داشته باشند ، همیشه چهار برابر بیشتر از فنرهای فولادی!
