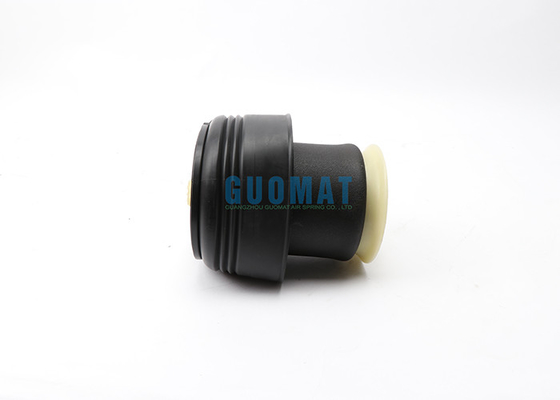

قطعات سیستم تعلیق کیسه هوا بکسل چپ / راست BMW BMW X5 E70 37126790081

متناسب با BMW 2007-2013 X5 E70 08-14 X6 E71

سایر نصب های مبادله ای:

3712 6790 078 ، 37126773664 ، 37126774041 ، 37126776995 ، 37126783419 ، 37126783420 ، 37126790078 ، 37126790079 ، 37126790080 ، 37126790081 ، 37126790082 ، 37126790083

37 12 6 790 078، 37 12 6 790 081 37 12 6 790 082، 37 12 6 790 083، 37 12 6 774 041، 37 12 6 783 419، 37 12 6 783 420، 37 12 6 773 664، 37 12 6 776 995

اندازه و وزن بسته بندی:

چیدن بین دو نوع فنر هوا

نوع زیر: یک چشمه هوا از نوع زیر می تواند باد کند یا تغییر کند تا به استحکام دلخواه شما برسد. بین دو نوع فنر هوا ، این یکی به دلیل بزرگتر بودن ، ظرفیت حمل بار بهتر را دارد. اگر به دنبال چشمه هوا هستید می توانید انتخاب خوبی داشته باشید که در فشار هوای کمتری توانایی بالابری را برای شما فراهم می کند. یک چشمه هوا از نوع معمولی معمولاً برای مصارف سنگین مانند کامیون و تریلر استفاده می شود. با این حال ، این نوع ممکن است برای استفاده در خودرو مناسب نباشد که فقط مکانیزم تعلیق با اندازه کوچکتر را در خود جای دهد.

نوع آستین: یک فنر هوا از نوع آستین به گونه ای طراحی شده است که نسبت به همتای دیگر خود دارای اندازه کوچکتر باشد. اگر وسیله نقلیه ای دارید که به اندازه چشمه هوای زیر هوا مناسب نیست ، بنابراین به جای آن باید به سراغ نوع آستین بروید. این در مورد بارهای سنگین عملکرد خوبی ندارد.

BMW BMW X5 (E70 / F15) X6 (E71 / F16) 37126790081 دستورالعمل نصب کیسه هوا در عقب (آموزش گرافیکی)

نصب مناسب برای تجربه و بهره مندی از مزایای این سیستم بسیار مهم است. لطفاً قبل از شروع نصب این قطعات در وسیله نقلیه خود ، مدتی بخوانید که این دستورالعمل های نصب را بخوانید. جداسازی قطعات و نصب محصولات تعلیق هوا فقط توسط متخصصان واجد شرایط انجام می شود.

توجه به کلیه اقدامات ایمنی لازم هنگام نصب سیستم تعلیق هوای جدید نیز حائز اهمیت است. این شامل بلند کردن و ایمن سازی وسیله نقلیه و جدا کردن تمام انرژی ذخیره شده برای جلوگیری از آسیب دیدگی شخصی یا خسارت در اموال می باشد.

اخطار: سیستم تعلیق هوا تحت فشار قرار دارد (حداکثر 10 بار یا 150 بار در ثانیه). قبل از جداسازی ، تأیید کنید که فشار آزاد شده است و برق را به سیستم تعلیق هوا وصل کنید. اجازه ندهید که گرد و غبار یا گریس وارد سیستم شود. همیشه هنگام سرویس دهی به سیستم تعلیق هوا ، از حفاظت از دست ، گوش و چشم استاندارد استفاده کنید.

اطلاعات کلی:

در محیطی زیر 5 درجه فارنهایت (-15 درجه سانتیگراد) یا بالاتر از 122 درجه فارنهایت (50 درجه سانتیگراد) نگهداری نکنید.

از آسیب دیدن خطوط هوا و کابل ها خودداری کنید.

جداسازی و نصب باید فقط توسط پرسنل کاملاً ماهر انجام شود.

از نرم افزار تشخیصی سازنده خودرو استفاده کنید.

احتیاط: عدم کار به روشی که در دستورالعمل یا به ترتیب دیگری مشخص شده است ممکن است به وسیله نقلیه و سیستم تعلیق هوا آسیب وارد کند.

اخطار: برای جلوگیری از اتصال کوتاه هنگام کار با قطعات الکترونیکی ، به کتابچه راهنمای کاربر مراجعه کنید تا نحوه قطع ارتباط باتری را یاد بگیرید.

هشدار: برای صحن صحیح و سایر دستورالعملهای مربوط به نگهداری ، ایمنی و نگهداری خودرو ، لطفاً با کتابچه راهنمای کاربر ، کتابچه راهنمای خدمات یا نمایندگی خودرو مشورت کنید. اگر پشتیبانی کافی وجود نداشته باشد ، تحت هیچ شرایطی نباید کار را زیر وسیله نقلیه انجام دهید ، در غیر این صورت ممکن است باعث صدمه جدی یا مرگ شخصی شود.

جداسازی فنر هوا

1. فرمان را به سمت جلو تنظیم کنید.

2. وسیله نقلیه را بلند کنید.

3. چرخ عقب را بردارید. (شکل A)

شکل A

4- بست ها و تابلوها را در زیر سمت راست وسیله نقلیه قرار دهید تا بلوک دریچه تعلیق هوا در معرض خودرو قرار گیرد. (شکل B)

شکل B

5- بلوک دریچه را پیدا کرده و خط هوا را به آرامی بردارید تا فنر هوا را خنثی کند. هنگام مشاهده بلوک دریچه ، شیلنگ هوا در سمت راست چشمه هوا را در سمت راست خنثی می کند ، در حالی که شیلنگ هوا در سمت چپ چشمه هوا را در سمت چپ خنثی می کند. (شکل C)

شکل C

6. دو زبانه قفل را فشار داده و پیستون پایینی را به بالا فشار دهید و پیستون پایینی را از صندلی بهاری هوای تحت فشار خارج کنید. (شکل D ، E)

شکل D

شکل E

7. تقریباً 90 درجه خلاف جهت عقربه های ساعت را چرخانده تا قسمت بالای فنر هوا خارج شود. سپس فنر هوا را بیرون بکشید. (شکل F ، G)

شکل F

شکل G

8- خط هوا را از چشمه هوا جدا کنید. اتصال خط هوایی را از شیلنگ هوا جدا کرده و دور بیندازید. (شکل H ، I)

شکل H

شکل I

نصب فنر هوا

اخطار: در حین نصب ، تمام آجیل و پیچ ها را مطابق با مشخصات سازنده محکم کنید.

اخطار: هوای مناسب را از چشمه هوا جدا نکنید. انجام این کار ممکن است منجر به آسیب و یا ضمانت نامعتبر شود. پین حمل و نقل سفید را از قسمت هوای جدید جدا کرده و خط هوا را وارد کنید تا کاملاً نشسته باشد.

1. دنباله نصب معکوس از بین بردن چشمه هوا است.

2. پین حمل و نقل سفید را از قسمت هوای جدید جدا کرده و خط هوا را وارد کنید. خط هوایی را به آرامی بکشید تا تأیید کنید که خط هوایی کاملاً نشسته است.
