| محل منبع: | چين |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 2B6710 |
| مقدار حداقل تعداد سفارش: | 1pc |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، پی پال یا دیگران |
| قابلیت ارائه: | در هفته 1000PCs |
| مواد: | فولاد و لاستیک | سنگ آتشین: | W01-358-6910 |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | وزن: | 3.0 کیلوگرم |
| نام دیگر: | محرک های هوا کیسه های لاستیکی | توانایی فشار: | 0.2-0.8 M Pa |
| ورودی هوا: | 1/4NPTF | پیچ: | M8 |
| برجسته: | فنر یاور هوا,قطعات تعلیق هوا |
||

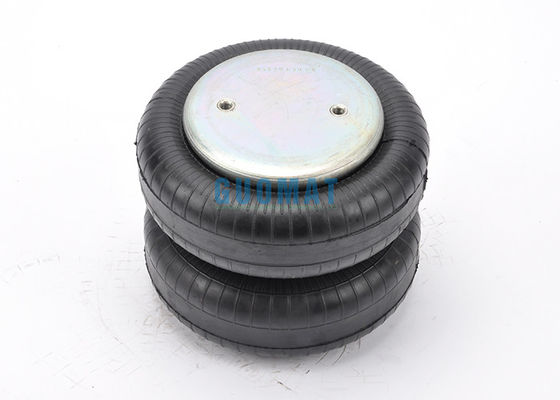

سیستم تعلیق کیسه هوای فنر بادی Firestone W01-M58-6910 به Goodyear 2B9-220 مراجعه کنید.
سازنده تجهیزات اصلی OEM:
| اعداد زیر | اعداد کامل |
| CONTITECH FD 20019 S / 895 N | فایراستون: W01-358-6910 |
| FIRESTONE FLEX 20 | Contitech: FD 200-19 320 |
| FIRESTONE W01-358-0138 | Goodyear : 2B9-200/202/216 |
| 095-0009 | هندریکسون: S8768/458433 |
| GOODYEAR 2B 9-200 | : 578423202 |
| 578923202 | مثلث: 6325/4320 |
| PHOENIX 2B 12R | دیتون: 3546910 |
| PIRELLI T20 86600 | لیلاند: Sc2011 |
| AIRKRAFT 114001 | Navistar : 554783C1 |
| دینا: A812719/AZ812719 | |
| SAF هلند: 57006910 | |
| تریلر د : 133128 | |
| ترمز و چرخ: M3501 | |
| رایدول: 1003586910C | |
| توت هیل : 1371 | |
| Watson & Chalin: AS-0001/AS-0156G |
مشخصات و اطلاعات فنی W01-358-6910 و 2B9-200
شماره قطعه فایرستون: W01-358-6910 / W013586910 / W01 358 6910
تعداد بادکنک کورسپاس: 20 عدد
شماره قطعه Goodyear: 2B9-220 / 2B9220 / 2B9 220
Goodyear Bellows Number: 578-92-3-202 / 578923202/578 92 3 202
تعداد گرید: 1371
شماره تریلر هندریکسون: S-8768
شماره کامیون هندریکسون: 45843-3
شماره رایدول: 1003586910C
شماره قطعه مثلث: 4320
شماره دم مثلث: 6325
Watsons Chalin#:AS-0001
ارتفاع فشرده: 3.12
تعداد سقف: 3079
قطر پوشش بالایی: 6.31 اینچ / 160 میلی متر
تعداد پیستون پایین : 3090
قطر پوشش پایین: 6.31 اینچ / 160 میلی متر
فاصله مرکز پیچ: 89 میلی متر
فاصله بین مهره ها 44.5 میلی متر است
دندانه های پیچ (مهره) روکش بالا: 2 عددX M8-16UNC
دندانه های پیچ (مهره) روکش پایین: 2 عدد X M816UNC
حداکثر قطر دم لاستیکی: 251 میلی متر
دم لاستیکی قطر طبیعی 224 میلی متر
سکته کار: تا 260 میلی متر تا MIN 75 میلی متر
دریچه / ورودی هوا: 1/4 NPT
نحوه محاسبه برای پنوماتیک، مانند
• جرمی که باید 2000 متر (کیلوگرم) برداشته شود
• ضربه مورد نظر 190 ثانیه دقیقه (میلی متر)
• تعداد چشمه های هوا 4 نیوتن
• حداقل ارتفاع نصب 190 H Min (Mm)
• حداقل قطر نصب 500 D (Mm)
• فشار هوا 6 P (بار)
|
جداسازی ارتعاش - مقادیر مشخصه پویا |
|||||||
|
فشار p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
جلدV [l] |
|
نیرو (بار) [kN] |
5.2 |
7.1 |
9 |
10.7 |
12.4 |
14.5 |
|
|
نرخ فنر [N/mm] |
79.5 |
103 |
126.5 |
150 |
173.5 |
197 |
5.9 |
|
فرکانس طبیعی [Hz] |
2.0 |
1.9 |
1.9 |
1.9 |
1.9 |
1.9 |
|
|
کاربرد پنوماتیک - مقادیر مشخصه استاتیک |
||||||||
|
فشار p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
جلدV [l] |
|
|
ارتفاع H [mm] |
230 |
4.21 |
5.7 |
7.2 |
8.73 |
10.3 |
12 |
6.4 |
|
200 |
5.8 |
7.78 |
9.74 |
11.7 |
13.8 |
15.9 |
5.7 |
|
|
170 |
6.96 |
9.3 |
11.7 |
14.1 |
16.5 |
19 |
5 |
|
|
140 |
7.86 |
10.5 |
13.2 |
15.8 |
18.5 |
21.3 |
4.1 |
|
|
110 |
8.52 |
11.4 |
14.2 |
17.1 |
19.9 |
22.9 |
3.4 |
|
|
80 |
9.07 |
12 |
15 |
18 |
21 |
24.1 |
2.5 |
|
| شماره استایل | ارتفاع طراحی | بار (در ارتفاع طراحی) در: | فرکانس طبیعی | درصد جداسازی در فرکانس اجباری | ||||
| ••40 PSIG (پوند) | 60 PSIG (پوند) | 80 PSIG (پوند) | (@ 80 PSIG) fn(cpm) | %400 CPM | %800 CPM | 1500 CPM % | ||
| پیچیدگی دوتایی | ||||||||
| 268 | 5.5 | 515 | 787 | 1062 | 145 | 84.9 | 96.6 | 99.1 |
| 267-1.5 | 6.0 | 566 | 871 | 1194 | 129 | 87.6 | 97.2 | 99.2 |
| 224 | 6.5 | 730 | 1130 | 1530 | 126 | 89.0 | 97.5 | 99.3 |
| 26 | 8.0 | 590 | 980 | 1,360 | 123 | 89.6 | 87.6 | 99.3 |
| 274 | 8.5 | 990 | 1,540 | 2130 | 116 | 90.7 | 97.8 | 99.4 |
| 20-2 | 10.0 | 1184 | 1,848 | 2531 | 97 | 93.7 | 98.5 | 99.5 |
| 22 | 9.5 | 2060 | 3,170 | 4280 | 106 | 92.4 | 98.2 | 99.5 |
| 22-1.5 | 10.5 | 1,930 | 3,030 | 4,130 | 106 | 92.4 | 98.2 | 99.5 |
| 21 | 9.5 | 3,030 | 4750 | 6540 | 105 | 92.6 | 98.3 | 99.5 |
| 21-2 | 10.5 | 3,460 | 5,350 | 7280 | 95 | 94.1 | 98.6 | 99 6 |
| 233-2 | 11.25 | 3,413 | 5,631 | 7691 | 89 | 95.0 | 98.8 | 99.7 |
