| محل منبع: | چين |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 3H580384 |
| مقدار حداقل تعداد سفارش: | 1pc |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی و یا به عنوان مشتریان نیاز است |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T، Western Union، Paypal یا دیگران |
| قابلیت ارائه: | در هفته 1000PCs |
| مواد: | آلیاژ آلومینیوم و لاستیک | گوات: | W01-M58-6984 |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | وزن خالص: | 19.5 کیلو گرم |
| نام دیگر: | مقره هوا بهار صنعت | توانایی فشار: | 0.2-0.8 M Pa |
| وزن ناخالص: | 20.5 کیلو گرم | حلقه فلنج: | با یا بدون |
| روش اتصال: | اتصال فلنج | اندازه حلقه فلنج: | 638 میلی متر |
| DIR CIRCLE BIA: | 596 میلی متر | ||
| برجسته: | هواپیما پیچ خورده,چشمه هوا کمکی |
||

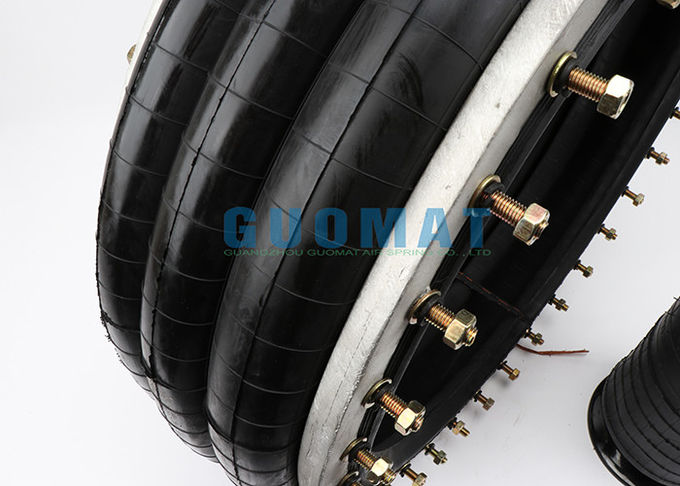

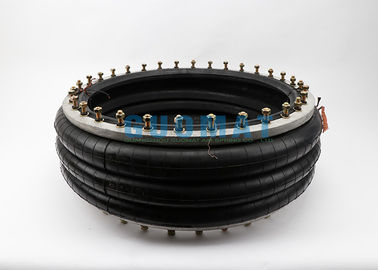

Firestone W01 M58 6984 صنعتی هوا بهار GUOMAT 3B6984 در 0.7 Mpa Max Dia 715mm
Specifications for Spring Air Convoluted Industrial
شرح مجمع
شرح
شماره سفارش مجمع
سبک 321
حلقه های آلومینیومی گردن رول (فاصله مساوی)، پیچ 45 میلیمتر، آجیل، واشر
W01-M58-6984
دو ضلع پنجه
تنها سوزن لاستیکی
W01-358-7919
| شماره بخش تولید کننده | توضیحات کوتاه W01-M58-6984، W01M586984، WO1-M58-6984، WO1M586984 | نوع حلقه مهره | 4 |
| حداکثر قطر @ 7 نوار (میلی متر) | 709 | Dim # C (قطر دایره پیچ) | 597 |
| حداکثر ارتفاع (میلی متر) | 114 | # پیچ (هر حلقه) | 32 |
| حداکثر سکته مغزی (میلی متر) | 361 | ارتفاع طراحی (میلی متر) | 381 |
| حداقل ارتفاع قابل استفاده (mm) | 475 | 3 بار (kN) | 78.5 |
| 25 میلیمتر (کیلو وات) | 174.6 | 5 بار (kN) | 132.9 |
| 50٪ حداکثر سکته مغزی (kN) | 150 | 7 بار (kN) | 187.9 |
| حداکثر سکته مغزی (kN) | 106.5 | فرکانس طبیعی (@ 5 بار) (fn (هرتز) | 1.2 |
| تکنجرم قابل اجرا | 113 | 7 هرتز | 97 |
| ماده | 2 تکه، بند ناف قوی | 13 هرتز | 99.3 |
| 25 هرتز | 99.8 |
ارتفاع مونتاژ (میلی متر) | 440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Volume @ 7 BAR (cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| منطقه EFF @ 7 BAR (سانتی متر مربع) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
نیروی KN | @ 3 بار | 67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
@ 4 BAR | 92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
@ 5 بار | 116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 156.08 | 162.19 | 168.98 | |
@ 6 بار | 143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
@ 7BAR | 167.54 | 181.66 | 192.94 | 202.76 | 211.80 | 220.56 | 229.36 | 238.43 |
| مشخصات دینامیکی در ارتفاع طراحی 380 میلیمتر (فقط برای طراحی ایزوترتور Airmount مورد نیاز است) | |||
اندازه گیری فشار (بار) | بار (KN) | نرخ بهار (kN / m) | فرکانس طبیعی هرتز |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 104.95 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 160.98 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |
| نوع اتصالات فلنج نوع هوا مقایسه مدل جدول مقایسه | |||
| گومات NO | Contitech NO. | گومات NO | Contitech NO. |
| FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
| FT22-6DICR | FT 22-6 DI CR | ||
| FT44-15DICR | FT 44-15 DI CR | ||
| FT76-20DICR | FT 76-20 DI CR | ||
| FT76-20DSCR | FT 76-20 DS CR | ||
| FT138-26DS | FT 138-26 DS | ||
| FT210-32DS | FT 210-32 DS | ||
| FT412-32DS | FT 412-32 DS | ||
| FT614-36DS | FT 614-36 DS | ||
| FT816-40DS | FT 816-40 DS | ||
