| محل منبع: | چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 1B8X4 |
| مقدار حداقل تعداد سفارش: | 1pc |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی و یا به عنوان مشتریان نیاز است |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T، Western Union، Paypal یا دیگران |
| قابلیت ارائه: | در هفته 1000PCs |
| مواد: | لاستیک ، آهن | Contitech: | FS 120-10 |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | وزن: | 2.4 کیلوگرم |
| نام دیگر: | محرک هوا برای دستگاه | توانایی فشار: | 0.2-0.8 M Pa |
| پیچ: | 2X3 / 8-16UNC | ورودی هوا: | NPT 1/4 |
| Firestone: | W01-358-7564 | ||
| برجسته: | ,,air helper springs |
||

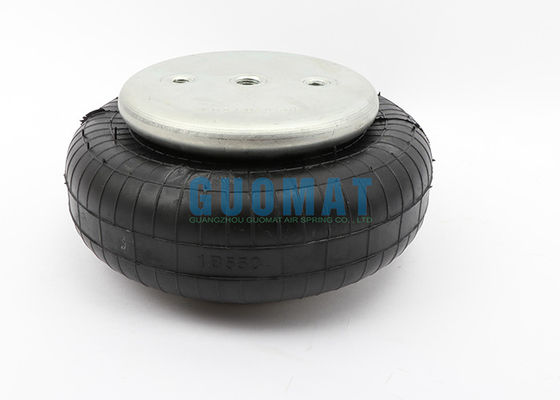

به GUOMAT 1B8X4 مراجعه کنید به Firestone W01-358-7564 و Goodyear 1B8-550 برای ماشین
توضیحات محصول از1B8X4 مراجعه به W01-358-7564
قطر صفحه رویه بالا: 135 میلی متر
شماره پیستون پایین: نه
قطر صفحه روکش پایین: 135 میلی متر
فاصله مرکز پیچ: 70 میلی متر
فاصله سوراخ گاز بین مهره: 35 میلی متر
صفحه رویه صفحه پیچ (مهره): 2 عدد X3 / 8-16UNC
دندانه دار صفحه پیچ پایین (مهره): 2 عدد X3 / 8-16UNC
Rubber Bellows MAX قطر (حداکثر قطر): 230 میلی متر
لاستیک Bellows قطر طبیعی 210 میلی متر
سکته مغزی: MAX 140 میلی متر تا MIN 50 میلی متر
ارتفاع فشرده: 50 میلی متر
سوراخ گاز / ورودی هوا: 1 / 4NPTF
| انواع | [انواع دیگر] فنر هوا | دسته تنظیم ارتفاع | نه |
| عرض W (میلی متر) | 221 | دامنه بار (kN) | 12.501~16000 |
| بار مجاز (kN) | 13.1 | طول نخ L1 (میلی متر) | - |
| ارتفاع بدنه اصلی h (میلی متر) | 134 | نخ اسمی M (میلی متر) | 10 |
| ویژگی | عملکرد استاندارد / ضد ضربه | روش نصب | 2 |
| بندر تأمین هوا | 1/4 | با ضربه گیر یا بدون آن | نه |
| دستورالعمل RoHS | 10 | - | - |
اطلاعات فنی از1B8X4 مراجعه به W01-358-7564
GUOMAT: 1B8X4
سازنده تجهیزات اصلی OEM: FS 120-10 CI
ورودی هوا 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
شرح1B8X4 مراجعه به W01-358-7564
دستور مونتاژ شماره
سبک 116 دم دو لایه
مهره های کور ، 1/4 NPT: W01-358-7564 ； W01 358 7564 ； W013587564
مهره های کور ، 3/4 NPT: W01-358-7561 ； W01 358 7561 ； W013587561
حلقه های مهره ای فولادی ضد آب ، پیچ و مهره 19/4 ، مهره ، واشر: W01-358-7568 ； W01 358 7568 ； W013587568
مهره های کور با سوپاپ مخزن 1/4 W01-A72-7518 ； W01 A72 7518 ； W01A727518
فقط دمبند لاستیکی: W01-358-0133 ； W01 358 0133 ； W013580133
سبک 117 دم بالا
مهره های کور ، 1/4 NPT: W01-358-7600 ； W01 358 7600 ； W013587600
مهره های کور ، 3/4 NPT: W01-358-7602 ； W01 358 7602 ； W013587602
حلقه های مهره فولادی ضد آب ، پیچ و مهره های مقاومت 13/4 ، مهره ها ، واشرها: W01-358-7606 ； W01 358 7606 ； W013587606
1B8X4 مراجعه به W01-358-7564کاربرد پنوماتیک - ارزشهای مشخصه استاتیک
| Force F [lbf] | |||||
| فشار p [psi] | 40 | 60 | 80 | 100 | جلدV [in.³] |
| H 4.50 in./114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4.00 in.101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3.50 اینچ. / 88.9 میلی متر | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3.00 in./76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2.50 in./63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
جداسازی لرزش - مشخصات پویا
| فشار p [psi] | 40 | 60 | 80 | 100 | 120 | جلدV [in.³] | |
| نیرو (بار) F [lbf] | 801 | 1،240 | 1700 | 2130 | 2530 | 110 | |
| نرخ بهار c [lbf / in] | 709 | 949 | 1،190 | 1430 | 1،670 | 110 | |
| فرکانس طبیعی f0 [هرتز] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| ارتفاع طراحی H: توصیه شده 4.33 اینچ ، حداقل 3.54 اینچ | |||||||
داده های سفارش خرید
| تایپ کنید | ورودی هوا | شماره سفارش. | |
| با صفحات چین دار |
1/4 NPT 0 اینچ عالی |
||
| 57991256700090 | 20810735 | بله | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | بله | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | بله | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | بله | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | بله | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | بله | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | بله | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | بله | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | بله | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
| 57991280100019 | 20095538 | بله | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | بله | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | بله | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | بله | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | بله | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | بله | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | بله | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | بله | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | بله | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | بله | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | بله | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | بله | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
