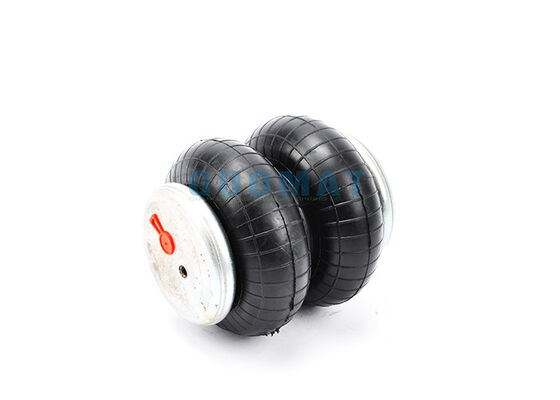

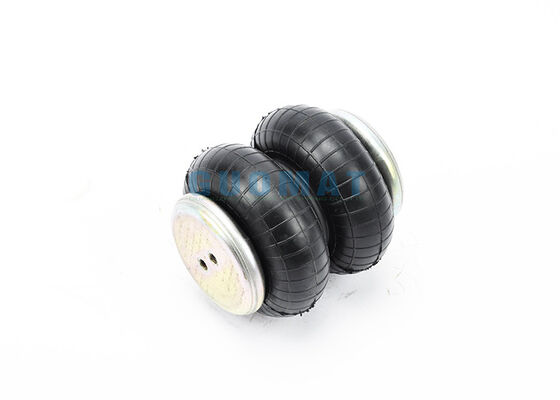

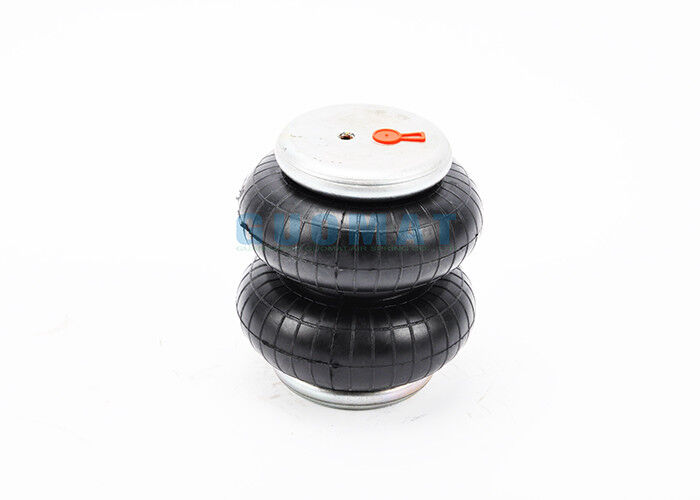

پیچیده صنعتی هوا بهار FD 40-10 است G1 / 8 دهانه ورودی هوا همراه با مهره

جزئیات محصول:

محل منبع:	گوانگدونگ چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	FD 40-10

پرداخت:

مقدار حداقل تعداد سفارش:	1pc
جزئیات بسته بندی:	کارتن قوی و یا به عنوان مشتریان نیاز
زمان تحویل:	2-8 روز کار
شرایط پرداخت:	T / T، وسترن یونیون، پی پال و یا دیگران
قابلیت ارائه:	در هفته 1000PCs

مخاطب

توضیحات محصول جزئیات

مواد:	صفحه جلد استیل ، آویزهای لاستیکی	Contitech:	FD 40-10
سوراخ گاز:	G1 / 4	دندان پیچ:	M8X1.25
فاصله مرکز پیچ:	20 میلی متر	پوشش صفحه پلیت:	90 میلی متر
توانایی فشار:	0.2-0.8 M Pa	بلوز لاستیکی قد طبیعی:	145 میلی متر
برجسته کردن:	, , air helper springs

صنعتی هوا بهار FD 40-10 است G1 / 8 دهانه ورودی هوا در ترکیب با مهره M8x1.25

FD 40-10

FD 40-10 CI

Contitech FD 40-10

دو پیچیدگی هوا محرک

M8: حداکثر. 25 نیوتن متر

G1 / 8: حداکثر. 25 نیوتن متر

نوع دم سفارش شماره لاستیک تنها 72586 با صفحات در حقیقت چگونگی، G1 / 8 ورودی هوا 10 میلی متر excentrical 2682001000 با فولاد ضد زنگ بشقاب در حقیقت چگونگی، G1 / 8 ورودی هوا 0 میلیمتر excentrical 61755

❶ مهره / کور مهره

بالا پلیتی پیچ (مهره) دندان: 2 عدد X M8X1.25

پیچ از مرکز شهر فاصله از بالا پلیتی: 20 میلی متر

پایین پلیتی پیچ (مهره) دندان: 2 عدد X M8X1.25

پیچ از مرکز شهر فاصله از پایین پلیتی: 20 میلی متر

ورودی ❷ گاز سوراخ / هوا / اتصالات هوا

سوراخ ورودی گاز / هوا: G1 / 8 ورودی هوا با ترکیبی مهره

❸ پلیتی

قطر بالا پلیتی (عرض): 90 میلی متر

قطر پایین پلیتی (عرض): 90 میلی متر

❹ دم لاستیکی

لاستیک دم قطر طبیعی: 125mm در

لاستیک دم قد طبیعی: 145 میلی متر

❺ بلوک سپر / بلوک بافر

بدون سپر بلوک

❻ کمربند هوپ / کمربند حلقه

با کمربند هوپ: یک قطعه از کمربند هوپ

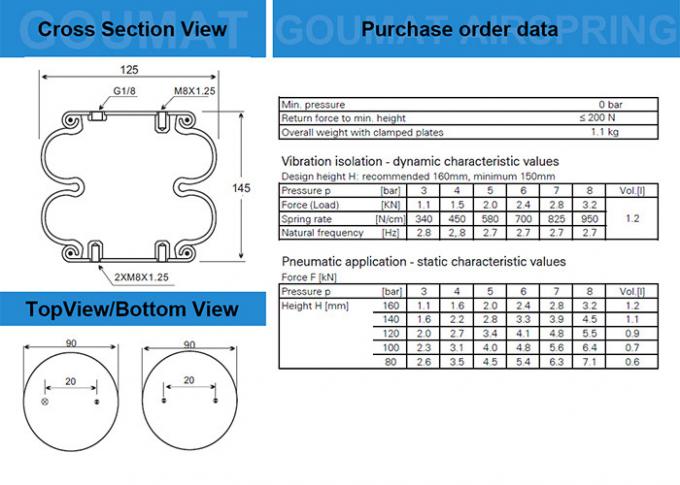

تصاویر نشان دادن اطلاعات شامل:

داده های تکنیکی

انزوا لرزش - مقادیر مشخصه پویا

نرم افزار پنوماتیک - مقادیر مشخصه شخص

GUOMAT NO.	طراحی محصولات	ظرفیت بار در		فرکانس طبیعی در		ارتفاع عامل توصیه	قطر نصب و راه اندازی مورد نیاز
		ظرفیت بار در		فرکانس طبیعی در
		5 نوار	8 بار	5 نوار	8 بار
دو پیچیدگی هوا بهار
FD 40 10	FD 40-10	1،95	3،2	2،7	2،7	160	160
FD 70 13	FD 70-13	3،1	5	2،5	2،5	175	180
FD 110 15	FD 110-15	5،6	9،2	2،2	2،1	175	215
FD 120 17	FD 120-17	6،5	10،6	2	2	190	230
FD 120 20	FD 120-20	7،8	12،7	1،8	1،7	205	235
FD 138 18	FD 138-18	6،9	11،2	2	2	200	245
FD 200 19	FD 200-19	9	14،5	1،9	1،9	210	265
FD 200 22	FD 200-22	10،3	16،5	1،7	1،6	220	265
FD 200 25	FD 200-25	10،2	16،5	1،7	1،7	254	275
FD 210 22	FD 210-22	11،6	19،4	1،8	1،7	220	300
FD 330 22	FD 330-22	16،7	27،6	1،8	1،7	240	340
FD 412 18	FD 412-18	18،3	30	1،8	1،8	220	350
FD 530 22	FD 530-22	25،8	42	1،8	1،7	250	400
FD 530 30	FD 530-30	29،3	48،2	1،6	1،5	260	415
FD 530 35	FD 530-35	31،6	51،2	1،5	1،4	285	420
FD 960 22	FD 960-22	45،6	71،5	1،6	1،6	240	490
FD 1330 25	FD 1330-1325	65،3	103،9	1،6	1،5	240	570
FD 1710 25	FD 1710-1725	86،6	136،6	1،6	1،5	240	620
FD 2380 24	FD 2380-24	114،9	186،1	1،6	1،5	240	710
FD 2870 30	FD 2870-30	138،7	217،6	1،5	1،4	265	760
FD 5450 28	FD 5450-28	260،8	415،3	1،4	1،3	280	1000
