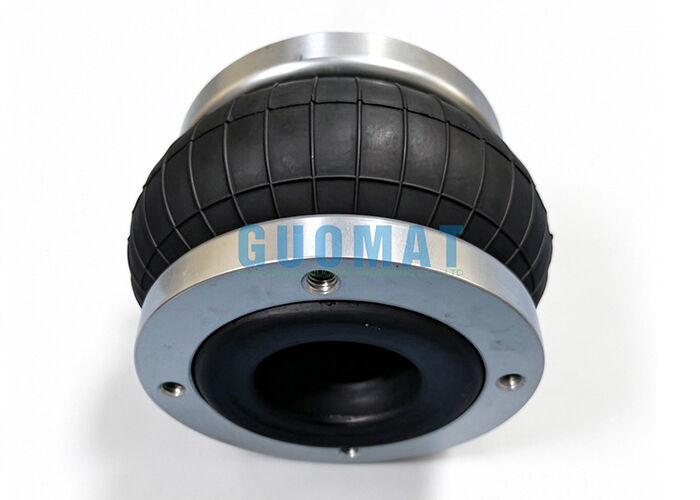

بالشتک هوای مارپیچی تک فینیکس 1B04 فنر هوای لاستیکی سفارشی با حلقه فلنج

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	1H4060

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	US$49.9-59.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	D/A،L/C،D/P،T/T
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

قسمت:	چشمه هوا	محدوده دما:	-40 تا 70 درجه سانتی گراد
بندر:	هوانگپو، چین	بلوک بافر:	بدون
تابع:	جذب شوک	مورد:	فنر هوا لاستیکی
استفاده کنید:	برای تجهیزات	صفحات:	متراکم
برجسته کردن:	فاضلاب هوایی لاستیکی تک پیچ , حلقه فلنج بالشتک هوای فینیکس 1B04 , فنر هوای لاستیکی سفارشی

فَنِکس ۱B۰۴ بالشتک هوای پیچیده تک - فنر هوای لاستیکی سفارشی با حلقه فلنج

GUOMAT 1H4060 یک فنر هوای فلنجی تک پیچیده است که به عنوان جایگزین مستقیم برای بالشتک لاستیکی Phoenix 1B04 طراحی شده است. این فنر هوای با ساختار لاستیکی بادوام و حلقه فلنج یکپارچه، پشتیبانی قابل اعتماد بار، جداسازی ارتعاش و عمر طولانی را برای کاربردهای تعلیق و فعال‌سازی صنعتی ارائه می‌دهد.

مشخصات محصول

نوع	فنر هوای فلنجی
برند	GUOMAT
شماره مدل	1H4060
جنس	لاستیک
گارانتی	۱ سال
کد لاستیک مرجع	Phoenix 1B04

داده‌های فنی

سوراخ‌های رزوه دار	۴ × M8
فاصله مرکز به مرکز بین سوراخ‌های رزوه دار	۹۷.۵ میلی متر
قطر فلنج	۱۱۵ میلی متر
قطر خارجی طبیعی	۱۲۹.۵ میلی متر
ضخامت فلنج	۱۵ میلی متر
ارتفاع طبیعی	۸۰ میلی متر

ویژگی‌های عملکرد

نیاز به استحکام پوست کنده: ≥ ۲۵ کیلوگرم نیرو
عمر مفید در تست بنچ: بیش از ۳ میلیون سیکل
تراکم هوا: افت فشار در ۲۴ ساعت کمتر از ۰.۰۲ مگاپاسکال است
فشار داخلی ترکیدگی: حداقل ۲.۰ مگاپاسکال

فنر هوای Phoenix 1B04 (بالشتک لاستیکی)

حداکثر ظرفیت بارگیری	۶.۰ کیلو نیوتن
حداکثر فشار بالابر	۸.۰ بار
حداکثر قطر	۱۴۲ میلی متر
فضای مورد نیاز	۱۷۰ میلی متر
حداکثر ارتفاع	۱۱۰ میلی متر
حداقل ارتفاع	۵۰ میلی متر
وزن	۰.۲۴ کیلوگرم

ارتفاع استاتیک ۷۵ میلی متر - داده‌های بار و نرخ فنر

فشار (بار)	نیرو (کیلو نیوتن)	نرخ فنر (N/cm)	فرکانس طبیعی (هرتز)
۱	۰.۹	۴۰۵	۳.۲۷
۳	۲.۵	۹۲۲	۳.۰۴
۵	۴	۱۳۷۷	۲.۹۳
۷	۶	۱۷۱۹	۲.۶۵

فنر هوای Phoenix SP1B04 (با صفحه پوشش)

سوراخ‌های رزوه دار	M8
سوراخ گاز	G1/4
فاصله مرکز به مرکز بین سوراخ‌های رزوه دار	۲۲ میلی متر
قطر صفحه پوشش	۹۲ میلی متر
قطر خارجی	۱۳۶ میلی متر
ارتفاع	۷۵ میلی متر
حداکثر قطر خارجی	۱۴۲ میلی متر
