FD 1710-25 RS کوله هوا از لاستیک پنوماتیک دو لوله هوا با حلقه های حلقه ای

جزئیات محصول:

محل منبع:	چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	2H7203

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

نام محصول:	فنر هوا لاستیکی	وضعیت:	کاملا نو
محدوده دما:	-40 تا +70 درجه سانتی گراد	برنامه:	برای ماشین صنعتی
Contitech:	FD 1710-25 RS	تایپ کنید:	نوع پیچیده دوگانه
پیچ و مهره:	24pcsx3/8-24UNF	گارانتی:	1 سال
برجسته کردن:	فاضلاب هوا از لاستیک پنوماتیک , دو بار به هم پیچیده شده , بهار هوا با حلقه های گنجی

کیسه هوای لاستیکی پنوماتیک FD 1710-25 RS با حلقه های مهره ای دو لایه

کیسه هوای لاستیکی پنوماتیک GUOMAT 2H520217 یک فنر هوای دو لایه سنگین است که برای کاربردهای فعال سازی پنوماتیک صنعتی، جداسازی ارتعاشات، جذب ضربه و بلند کردن طراحی شده است.

مشخصات محصول

شماره قطعه GUOMAT: 2H520217
نوع: فنر هوای دو لایه
گارانتی: 1 سال
جنس: لاستیک و فولاد

شماره های OEM مربوطه

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

FIRESTONE STYLE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

ابعاد فنی

قطر فلنج	20.35 اینچ / 516.89 میلی متر
حداکثر قطر خارجی	22.75 اینچ / 577.85 میلی متر
پیچ ها	24 عدد x 3/8-24 UNF
فاصله مرکزی بین پیچ ها	19.0 اینچ / 482.6 میلی متر
حداکثر ارتفاع	13.2 اینچ / 335.28 میلی متر
حداقل ارتفاع	3.3 اینچ / 83.82 میلی متر

داده های عملکرد - مشخصات فشار در مقابل بار

فشار (psi)	40	60	80	100	120	حجم V (اینچ مکعب)
نیرو (بار) (پوند)	10580	15860	21150	26440	31730	2820
نرخ فنر (پوند بر اینچ)	2814	4027	5266	6299	7417
فرکانس طبیعی (هرتز)	1.6	1.6	1.6	1.5	1.5

عملکرد ارتفاع در مقابل بار

فشار (psi)	20	40	60	80	100	120	حجم (اینچ مکعب)
ارتفاع H 10 اینچ	5020	10040	15050	20070	25090	30110	2943
ارتفاع H 8 اینچ	5920	11840	17760	23680	29600	35520	2407
ارتفاع H 6 اینچ	6490	12990	19480	25970	32460	38960	1781
ارتفاع H 4 اینچ	7010	14020	21020	28030	35040	42050	1076

دستورالعمل نصب و انتخاب

قبل از تعویض فنر هوای صنعتی موجود، لطفاً مشخصات زیر را تأیید کنید:

شماره قطعه اصلی و مدل فنر هوا
ارتفاع کلی و حداکثر/حداقل ارتفاع کاری
حداکثر قطر خارجی
اندازه پیچ نصب و فاصله سوراخ پیچ
پیکربندی ورودی هوا
فشار عملیاتی مورد نیاز
حرکت موجود
حداکثر بار کاری
فضای نصب و اجزای اطراف

از فشار یا محدودیت های حرکت توصیه شده سازنده تجاوز نکنید. در صورت لزوم باید از توقف های مکانیکی مناسب برای جلوگیری از کشیدگی یا فشرده سازی بیش از حد استفاده شود.

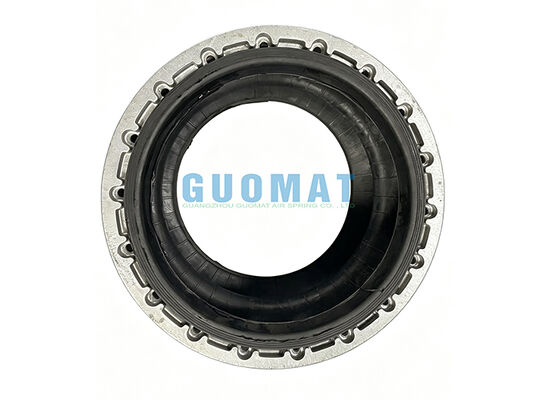

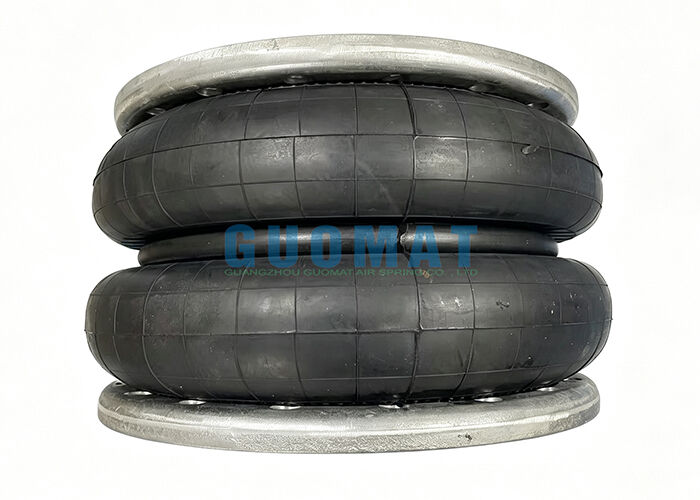

تصاویر محصول
