فنر بادی لاستیکی Contitech مدل FD 960-22 RS W01-358-7191 Firestone Industrial Air Bellows

جزئیات محصول:

محل منبع:	چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	2B7191

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	US$399.9-499.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

نوع اتصالات:	جایگزینی مستقیم	گارانتی ویژه:	12 ماه
برنامه:	برای دستگاه پانچ	پیچیده:	دوبل
مواد:	لاستیک طبیعی	Contitech:	FD960-22 RS
سنگ آتشین:	W01-358-7191	رنگ:	مشکی
برجسته کردن:	بهار هواي لاستيکي Contitech , باله‌های هوای صنعتی Firestone , فنر بادی W01-358-7191

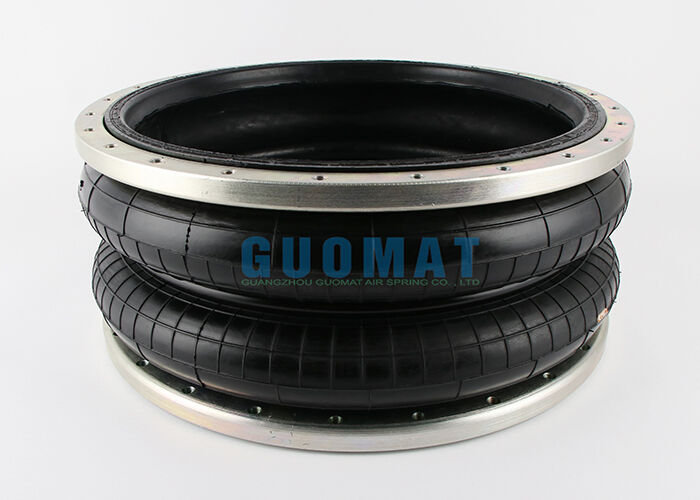

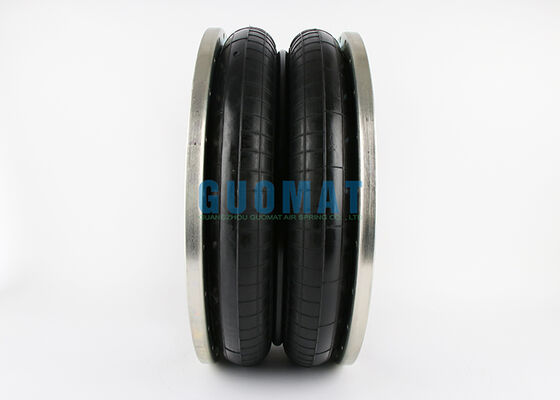

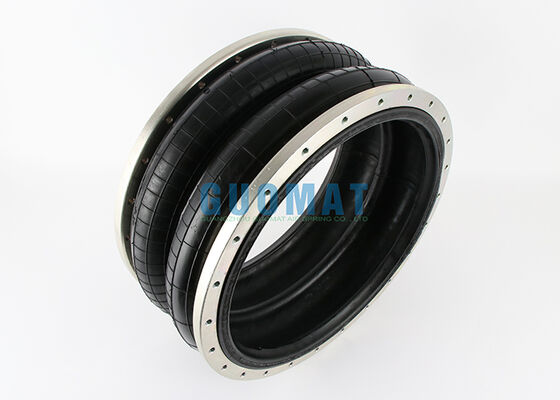

کیسه هوای لاستیکی Contitech FD 960-22 RS W01-358-7191 Firestone Industrial Air Bellows

معرفی محصول

کیسه هوای لاستیکی Contitech FD 960-22 RS یک دم صنعتی با کارایی بالا است که برای کاربردهای پرتقاضا طراحی شده است. این قطعه سازگار با Firestone عملکرد قابل اعتماد و دوام را در محیط های صنعتی مختلف ارائه می دهد.

شماره GUOMAT: 2H7191

شماره های مرجع متقابل

CONTITECH FD960-22
CONTITECH FD 960-22
CONTITECH FD960-22 RS
CONTITECH FD 960-22 RS
FIRESTONE W01-358-7191
FIRESTONE W01 358 7191
FIRESTONE W013587191
FIRESTONE STYLE 28

گزینه های پیکربندی

پیکربندی	شماره قطعه
حلقه های مهره آلومینیومی با گردن دنده دار (فاصله مساوی)، پیچ های 17/8، مهره ها، واشرها	W01-358-7191
حلقه های مهره آلومینیومی با گردن دنده دار (فاصله نامساوی) 17/8 b,n,w	W01-358-7194
حلقه های مهره آلومینیومی با گردن دنده دار (فاصله مساوی) 11/4 b,n,w	W01-358-7192
مونتاژ صفحه نورد شده*، مهره کور 1/2، 3/4 NPT	W01-358-7271
فقط دم لاستیکی	W01-358-7925

مشخصات فنی

حداقل فشار: 0 psi

نیروی بازگشت به حداقل ارتفاع: ≤45 پوند

وزن کلی با حلقه های مهره، پیچ ها، مهره ها و واشرها: 19 پوند

ارتفاع طراحی H: توصیه شده 9.5 اینچ، حداقل 8.7 اینچ

داده های عملکرد - پیکربندی استاندارد

فشار p (psi)	40	60	80	100	120	حجم V (اینچ مکعب)
نیرو (بار) (پوند)	5450	8180	10900	13630	16350	1655
نرخ فنر (پوند بر اینچ)	1638	2303	3005	3633	4317	-
فرکانس طبیعی (هرتز)	1.7	1.7	1.6	1.6	1.6	-

عملکرد ارتفاع در مقابل فشار

ارتفاع H (اینچ)	20 psi	40 psi	60 psi	80 psi	100 psi	120 psi	حجم (اینچ مکعب)
10	2520	5040	7560	10080	12600	15130	1687
9	2890	5790	8680	11580	14470	17370	1566
8	3190	6380	9560	12750	15940	19130	1423
7	3420	6840	10260	13680	17100	20520	1265
6	3630	7260	10890	14510	18140	21770	1081
5	3800	7610	11410	15220	19020	22830	896
