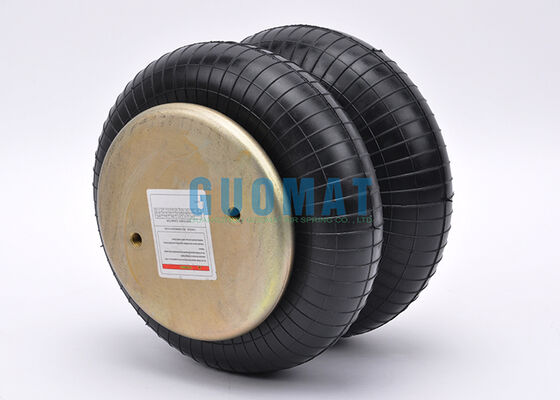

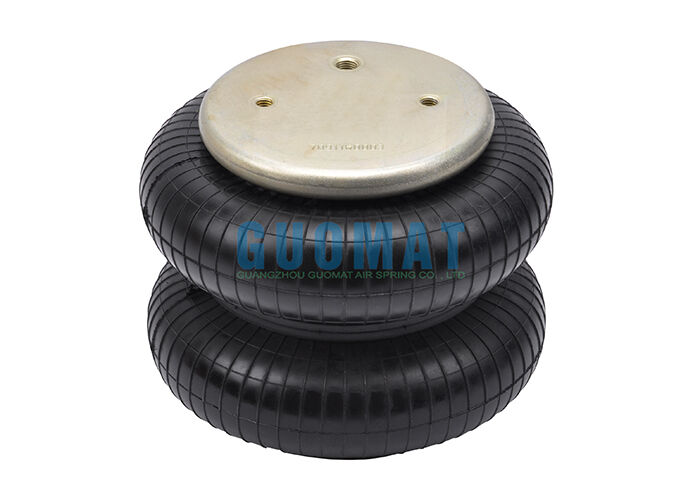

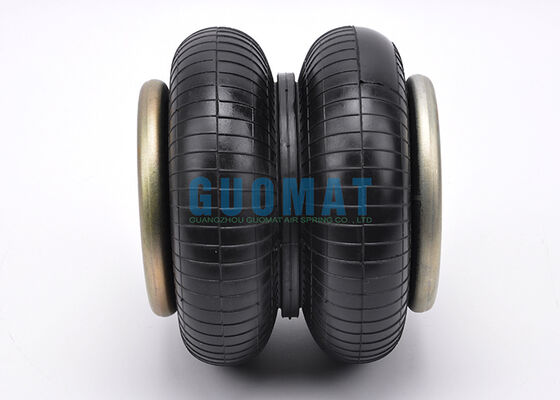

WBZ 400-E1 Weforma دو نوع کوله هوا G3/4 Air Fitting Air Spring

جزئیات محصول:

محل منبع:	چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	2B6910

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	US$59.9-69.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

نام محصول:	بادبادک های لوله ای	هدف:	برای تعویض / تعمیر
دوره گارانتی:	12 ماه	پیچش:	2
ساختار:	پیچیدگی دوگانه	بسته:	جعبه کارتن قهوه ای
ضربه گیر:	ضربه گیر w/o	تایپ کنید:	جزء تعلیق پنوماتیک
برجسته کردن:	ما دو تا بهار هواي پيچيده دار داريم , G3/4 فاضلاب لاستیکی هواگیر , کوله هوا WBZ 400-E1

WBZ 400-E1 Weforma دو نوع کوله هوا G3/4 Air Fitting Air Spring

بهار هوا از لاستیک با عملکرد بالا که برای کاربردهای ماشین آلات صنعتی طراحی شده است، با ساخت دوبرابر پیچیده و نصب هوا G3 / 4.

مشخصات محصول

نوع	فاضلاب هوا از لاستیک
برند	GUOMAT
شماره مدل	2B6910
تضمین	12 ماه
مواد	لاستیک و فولاد
رنگ	سیاه
درخواست	برای ماشین آلات صنعتی
نام دیگر	کیسه های صنعتی هوا

شماره های قطعات سازگار

شکل WBZ400
فرم WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

مشخصات فنی

قطر صفحه پوشش	۱۶۱ میلی متر
سوراخ گره دار	8M
فاصله مرکزی بین سوراخ های رشته دار	۸۹ میلی متر
سوراخ هوا	G3/4
فاصله مرکزی بین سوراخ هوا و سوراخ رشته ای	44.5 میلی متر
حداکثر ارتفاع	۲۷۵ میلی متر
حداقل ارتفاع	75 میلی متر
حداکثر قطر بیرونی	250 میلی متر

حداقل فشار	0 بار
نیروی بازگشت به حداقل ارتفاع	≤200N
وزن کل با صفحات محکم	3.0 کیلوگرم

کاربرد پنوماتیک - مقادیر ویژگی های استاتیک

ارتفاع H (ملی متر)	نیروی F ((kN) فشار P (بار)							حجم (I)
ارتفاع H (ملی متر)	3	4	5	6	7	8		حجم (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

راهنمای نصب هواچاله

نصب مناسب برای اطمینان از ایمنی، عملکرد و عمر یک بهار هوا ضروری است.یا کاربرد ماشین آلات، نصب صحیح به بهار هوا کمک می کند تا به آرامی و قابل اطمینان کار کند.

مراحل نصب

قبل از نصب بهار هوا را چک کنید:قبل از نصب، به دنبال هر گونه آسیب، ترک یا تغییر شکل در بهار هوا باشید. تأیید کنید که مدل، اندازه و مشخصات نصب بهار هوا با الزامات تجهیزات مطابقت دارد.
از چشمه هواي قديمي خلاص شو:قبل از برداشتن بهار هوا، تمام فشار هوا را از سیستم آزاد کنید.
نصب فواره هواي جديد:به جای آن، به طور کامل به آن فشار دهید. به طور کامل به آن فشار دهید و به آن فشار دهید.
منبع هوا رو وصل کن:لوله هوا را وصل کنید و بررسی کنید که تمام لوازم جانبی محکم و بدون نشت هستند. به آرامی فشار هوا را اضافه کنید و اطمینان حاصل کنید که به طور مساوی به هم می رسد.
تست بعد از نصب:پس از نصب، ارتفاع، فشار و عملکرد کلی لوله هوا را بررسی کنید. اطمینان حاصل کنید که هیچ نشت هوا یا حرکت غیرطبیعی در طول کار وجود ندارد.

نکات نصب
