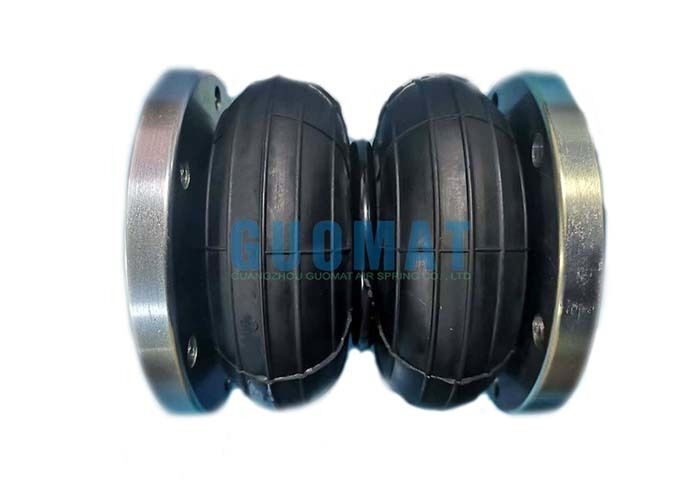

2H160166 تعلیق شاک هوایی صنعتی با دو تابلو هوا 108 میلی متری

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	2H160166

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	$99.9-159.9/pc
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون، L/C
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

مواد:	لاستیک + فولاد	برنامه:	تجهیزات صنعتی
نمونه:	موجود است	بسته حمل و نقل:	کارتن
عملیات:	گاز پر شده	گواتر:	2H160166
برجسته کردن:	بهار هواي صنعتي دو گره دار,تعلیق شاک هوایی 108 میلی متری,فنر هوای صنعتی با گارانتی , 108mm stroke air shock suspension , industrial air spring with warranty

2H160166 فنر هوای صنعتی دو لایه مخروطی با کورس 108 میلی متر، کمک فنر تعلیق

معرفی محصول

فنر هوای 2H160166 دارای طراحی دو لایه مخروطی (نوع 2H) است که ظرفیت باربری بالاتر و پایداری عمودی بهتری را در مقایسه با ساختارهای تک لایه مخروطی فراهم می کند. با استفاده از هوای فشرده به عنوان محیط الاستیک، حرکت روان، جداسازی موثر ارتعاشات و سختی قابل تنظیم را برای کاربردهای صنعتی مختلف ارائه می دهد.

مشخصات فنی

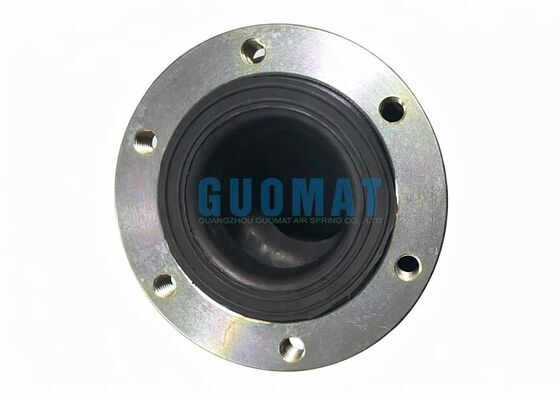

قطر فلنج بالا	160 میلی متر
سوراخ های رزوه دار بالا	6 عدد XM10
فاصله مرکزی سوراخ های رزوه دار بالا	135 میلی متر
قطر فلنج پایین	146 میلی متر
سوراخ های رزوه دار پایین	6 عدد XM10
فاصله مرکزی سوراخ های رزوه دار پایین	135 میلی متر
حداکثر قطر خارجی	175 میلی متر
ارتفاع طبیعی	166 میلی متر
حداقل ارتفاع	82 میلی متر
حداکثر ارتفاع	190 میلی متر
کورس	108 میلی متر

داده های ظرفیت باربری و عملکرد

ارتفاع نصب (میلی متر)	ظرفیت حمل در فشار باد (MPa)							حجم در 0.7 مگاپاسکال (dm³)
	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
82	364	538	713	892	1071	1251	1430	0.86
116	262	397	537	674	815	950	1095	1.27
150	190	290	391	490	597	700	802	1.64
166	149	237	325	413	502	593	684	1.77
190	76	128	180	233	287	342	398	1.92
201	23	55	83	111	148	183	220	1.95

سختی و فرکانس در ارتفاع طراحی
فشار باد (MPa)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
سختی عمودی (کیلوگرم بر سانتی متر)	39	54	72	89	107	125	138
فرکانس طبیعی (هرتز)	2.56	2.4	2.35	2.33	2.31	2.3	2.25
فرکانس طبیعی (دور در دقیقه)	154	144	141	140	139	138	135

ویژگی های کلیدی

طراحی دو لایه مخروطی با ظرفیت باربری بالا: ساختار دو لایه آکاردئونی حجم هوای موثر را افزایش داده و قابلیت تحمل بار را بهبود می بخشد در حالی که ارتفاع نصب فشرده را حفظ می کند.
کورس موثر 108 میلی متر: حرکت عمودی کافی برای جذب ارتعاش، تراز کردن دستگاه و عملگر خطی با کورس کوتاه را فراهم می کند.
آکاردئون لاستیکی تقویت شده بادوام: ساخته شده از الاستومر چند لایه تقویت شده با سیم برای اطمینان از مقاومت در برابر خستگی، ترک خوردگی و چرخه فشار.
سختی و ارتفاع قابل تنظیم: فشار هوا را می توان برای تنظیم دقیق پشتیبانی بار، عملکرد جداسازی ارتعاش و ارتفاع عملیاتی تنظیم کرد.
عملکرد بدون نیاز به نگهداری: برخلاف فنرهای مکانیکی، فنرهای هوایی به حداقل نگهداری نیاز دارند و در شرایط عملیاتی مناسب عمر طولانی تری را ارائه می دهند.

نقشه محصول
