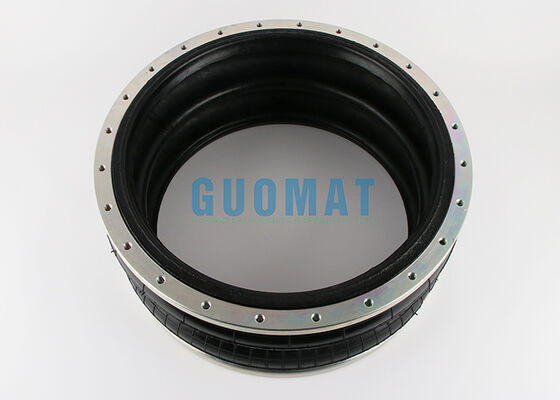

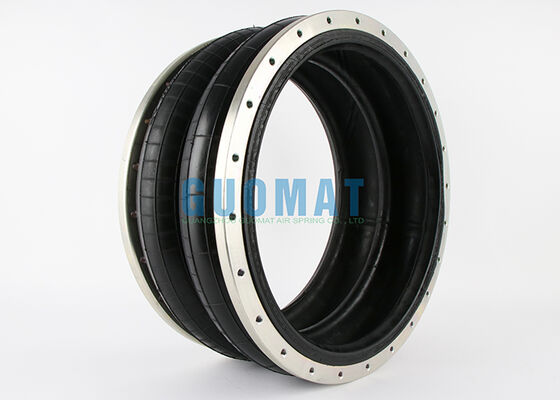

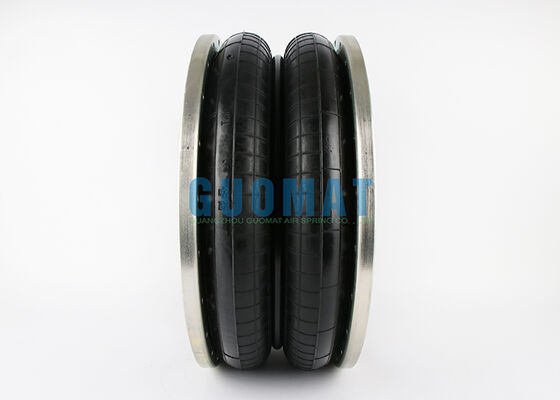

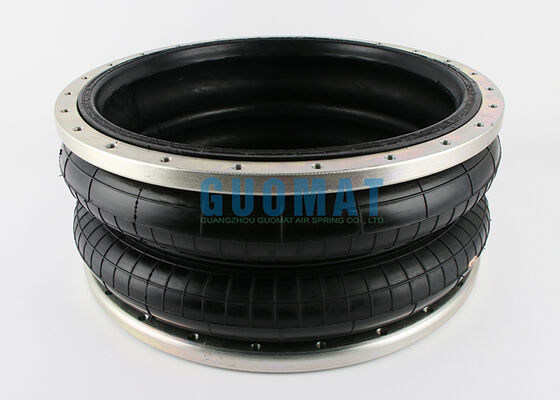

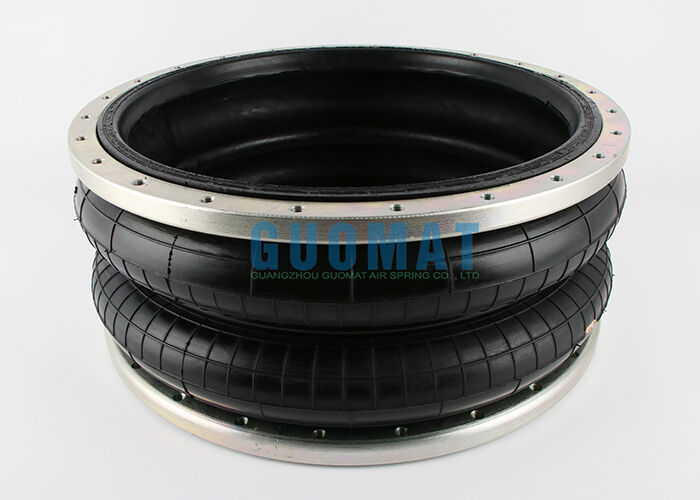

W01-358-7203 دستگاه هواپیمایی صنعتی

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949, ISO9001
شماره مدل:	2H520217

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	$199.9-$299.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتریان
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	L/C ، D/A ، D/P ، Western Union
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

تابع:	لرزش را کاهش دهید	MOQ:	4 عدد
تایپ کنید:	نوع اتصال فلنج	OEM:	Firestone W01-358-7203
رنگ:	مشکی	شکل:	فنر هوا پیچ دوتایی
گارانتی:	12 ماه	کیفیت:	کیفیت خوب
برجسته کردن:	لوله های لاستیکی صنعتی,موتور هوا در سبک Firestone 29,فنر هوای صنعتی با گارانتی , Firestone style 29 air actuator , Industrial air spring with warranty

W01-358-7203 دستگاه هواپیمایی صنعتی

خلاصه ی محصول

مشخصات	جزئیات
برند	GUOMAT
مدل	2H520217
مواد	لاستیک برتر و فولاد تقویت شده: اجزای لاستیکی انعطاف پذیری عالی و مقاومت در برابر خستگی را ارائه می دهند؛ اجزای فلزی برای عمر طولانی ضد زنگ هستند.
نوع ساختار	دو قلو پیچیده
تضمین	1 سال: ما یک ضمانت محکم برای کیفیت محصول ارائه می دهیم.
بسته بندی	جعبه کاغذی قهوه ای استاندارد: حفاظت خوب از محصول را در طول حمل و نقل تضمین می کند؛ بسته بندی تمیز.
حداقل مقدار سفارش	4 تکه

شماره ی قطعات فایرستون جایگزین

تولید کننده: FIRESTONE. شماره سبک: 29

W01-358-7203

W01 358 7203

W013587203

مشخصات نصب و ابعاد

رابط نصب

قطر فلنج: 20.36 اینچ - عرض کلی سطح مهر و تماس را تعریف می کند.
الگوی بولت (قطر دایره بولت): 19.00 اینچ - تنظیم دایره ای بولت های نصب را برای تراز مشخص می کند.
پیکربندی بولتینگ: 24 واحد از 3/8-24 UNF اتصال رشته ای - مقدار و نوع رشته استاندارد برای اتصال امن را نشان می دهد.

پوشش و محدوده عملیاتی

حداکثر قطر محفظه: 22.7 اینچ - بزرگترین عرض بیرونی، مهم برای پاکسازی فضایی در طول نصب.
ارتفاع نامی نصب شده: 9.5 اینچ - ارتفاع مرجع در شرایط استاندارد مونتاژ.
محدوده ضربه قابل استفاده: 3.3 تا 13.0 اینچ - جابجایی عمودی تایید شده بین موقعیت های کاملا فشرده و کاملا گسترش یافته.

روش نصب

قدم	عملیات کلیدی	نکات فنی و یادداشت های تصویری
1. موقعیت گذاری	به این ترتیب، به صورت یکپارچه و با استفاده از دستگاه های کنترل بالا، می توانید از این دستگاه استفاده کنید.	الزامات موازی: محور مرکزی بهار باید با خط مرکزی لوله فشار موازی باشد، با انحراف مجاز ≤ 0.2°. نمودار باید نقاط اندازه گیری را نشان دهد.
2. بولت پیش کشویی	پیچ ها را وارد کنید (به عنوان مثال، 24 قطعه از درجه 8.8 یا بالاتر) از طریق سوراخ های فلنج بهار (به عنوان مثال، 24 × φ9.5mm) و در سوراخ های رشته ای قاب قرار دهید.	ترتیب محکم کردن: از یک الگوی متقاطع در دو مرحله پیروی کنید (اول 50٪ گشتاور، سپس 100٪ گشتاور نهایی). ارزش گشتاور باید مطابق با مشخصات بولت باشد (به عنوان مثال برای 3/8-24 UNF،چرخش پیشنهاد شده 28-32 N*m است).
3. اتصال پنوماتیک	خط تامین هوا کارخانه را از طریق یک تنظیم کننده فیلتر به پورت ورودی بهاری متصل کنید. استفاده از مهر و موم رشته PT توصیه می شود.	تنظیم فشار: فشار اولیه باید در 50٪ از فشار کار نامی تنظیم شود (به عنوان مثال، اگر فشار کار 8 بار باشد، در 4 بار شروع شود) ، سپس مطابق با بار تنظیم شود.
4. کالیبراسیون ضربه	مطبوعات را به صورت دستی حرکت دهید و محدوده واقعی گسترش / فشرده سازی را اندازه گیری کنید.	حفاظت از ضربه: اطمینان حاصل کنید که ضربه ی بهار همیشه در محدوده مشخص شده باقی می ماند (به عنوان مثال 3.3-13 اینچ). این می تواند با تنظیم پیچ های مرزی قاب به دست آید.
5. بررسي مهر	فشار را به 1.2 برابر فشار کاری افزایش دهید و 15 دقیقه نگه دارید.	روش آزمایش نشت: محلول صابون را بر روی سطح جفت گیری فلنج اعمال کنید. برای تشکیل حباب های مداوم بررسی کنید. کاهش فشار مجاز ≤ 0.1 بار / دقیقه.
6تست بار	با استفاده از صفحه های تست استاندارد، چاپ مستمر انجام شود و واکنش پویای بهار کنترل شود.	معیارهای عملکرد: بهار باید فشرده سازی خطی را در طول کار بدون ارتعاش یا انحراف غیرطبیعی حفظ کند. یک سنسور جابجایی لیزر می تواند برای نظارت استفاده شود.
