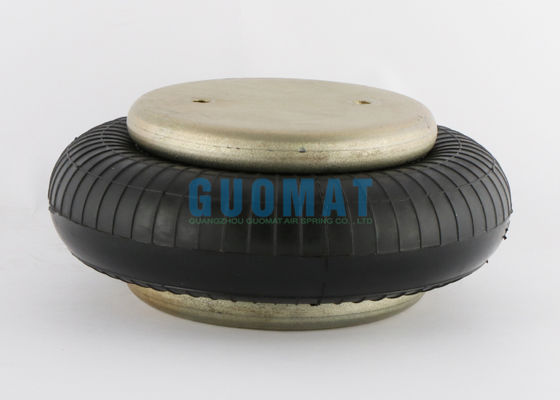

G3/4 نوع گاز پر شده از لاستیک هوا FS120-9 Contitech W01M586165 Firestone Air Spring

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	1B1209-G3/4

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	$49.9-59.9/pc
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T/T، Western Union، L/C
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

نام مدل:	چشمه هوای لاستیکی برای دستگاه صنعتی	گارانتی:	12 ماه
مواد:	لاستیک + فولاد	بسته:	بسته بندی استاندارد یا سفارشی
متوسط:	هوای فشرده	شماره فایراستون:	W01-M58-6165
فستو:	EB-215-80	سکته:	50mm-115mm
برجسته کردن:	لوله هاي هواي لاستيکي Contitech,گاز پر شده از لاستیک , Gas Filled Rubber Air Bellows

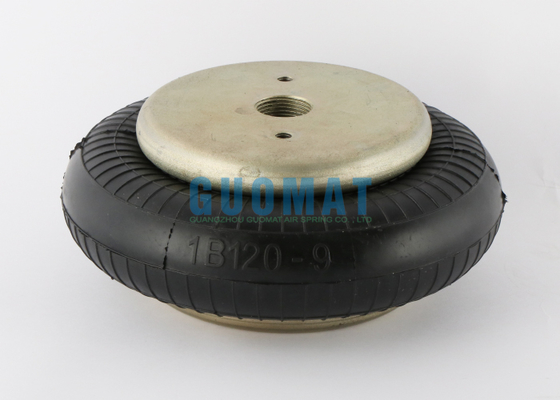

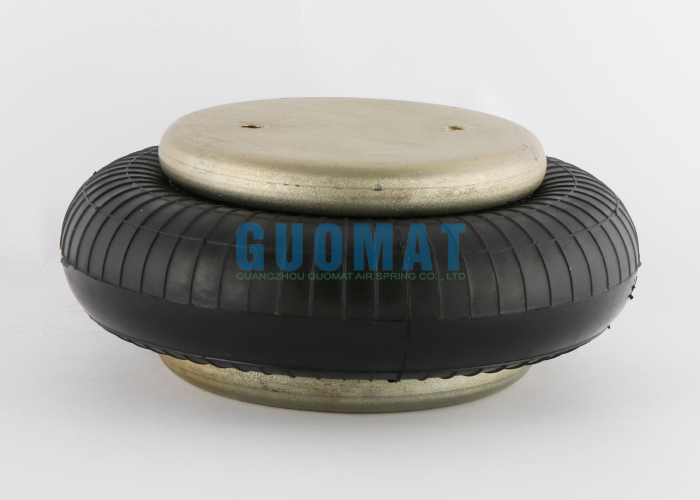

فنر هوای لاستیکی نوع گازسوز G3/4 FS120-9 Contitech W01M586165 فنر هوای فایر استون

اطلاعات فنی: فنر هوای نوع پیچ خورده تکی

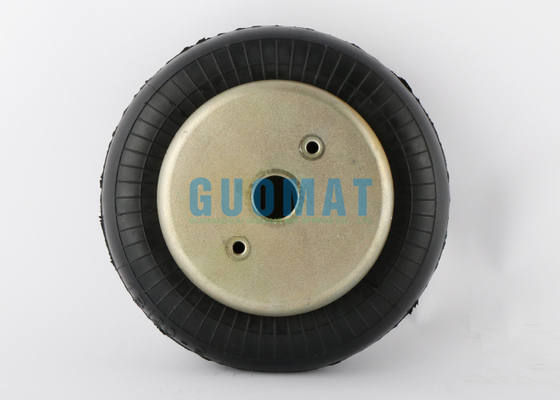

قطر صفحه پوشش بالایی:Ø135mm

ورودی هوا:G3/4

سوراخ های رزوه ای در پوشش بالایی:2XM8X1.25mm

فاصله مرکزی بین سوراخ های رزوه دار پوشش بالایی: 70میلی متر

فاصله بین سوراخ رزوه شده پوشش بالایی و سوراخ ورودی هوا:35 میلی متر

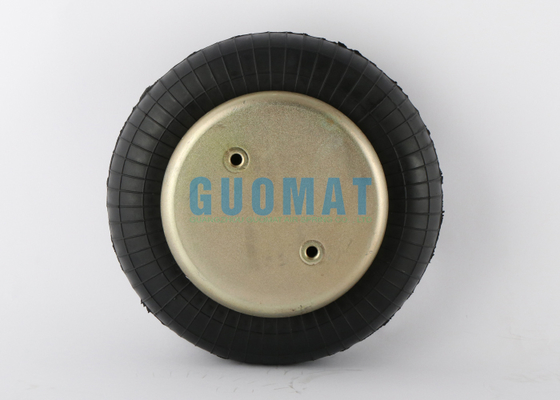

قطر صفحه پوشش پایین:Ø135mm

حداکثر قطر بیرونی دم لاستیکی:Ø215 میلی متر

حداکثر ارتفاع:115 میلی متر

حداقل ارتفاع:50 میلی متر

شماره های مرجع GUOMAT NO.1B1209-G3/4

رجوع به Firestone W01M586165 شود

به Firestone W01 M58 6165 مراجعه کنید

به Firestone W01-M58-6165 مراجعه کنید

به Contitech FS120-9 مراجعه کنید

به Contitech FS 120-9 مراجعه کنید

به Contitech FS120-9 G3/4 مراجعه کنید

به Contitech FS 120-9 G3/4 مراجعه کنید

به Contitech FS120-9 G3/4 M8 مراجعه کنید

به Contitech FS 120-9 G3/4 M8 مراجعه کنید

به Dunlop(FR) 8''x1 S08101 مراجعه کنید

به B-osch 822419003 مراجعه کنید

به Festo EB-215-80 مراجعه کنید

به Norgren PM/31081 مراجعه کنید

رجوع به نورگرن 8X1 شود

به Weforma WBE 300-E1 مراجعه کنید

به Airtech 140293 مراجعه کنید

به Airtech 111003 مراجعه کنید

به Airtech 1B-190FB مراجعه کنید

به Megatech 1S120-9 3/4 M8 مراجعه کنید

ویژگی های دینامیکی در ارتفاع طراحی 115 میلی متر
(فقط برای طراحی ایزولاتور Airmount مورد نیاز است)

پرس گیجر (BAR)	بار (kN)	نرخ فنر (kN/m)	فرکانس طبیعی (هرتز)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

جدول اجباری

ارتفاع مونتاژ (میلی متر)	حجم@7BAR (سانتی متر مکعب)	EFF Area@7 BAR (cm*2)	نیروی kN
ارتفاع مونتاژ (میلی متر)	حجم@7BAR (سانتی متر مکعب)	EFF Area@7 BAR (cm*2)	@3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
