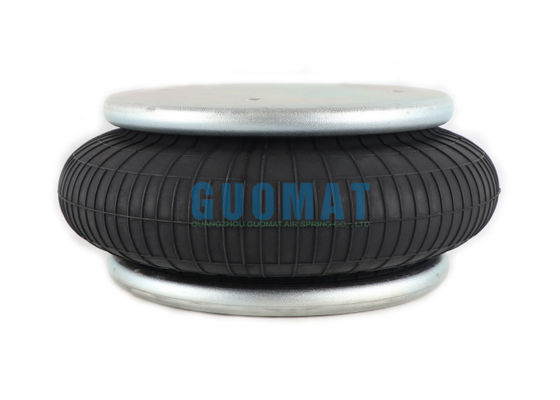

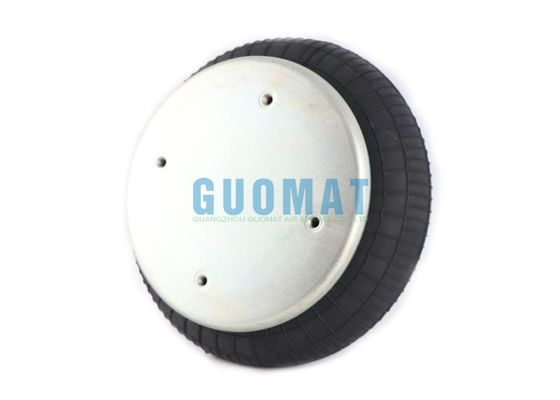

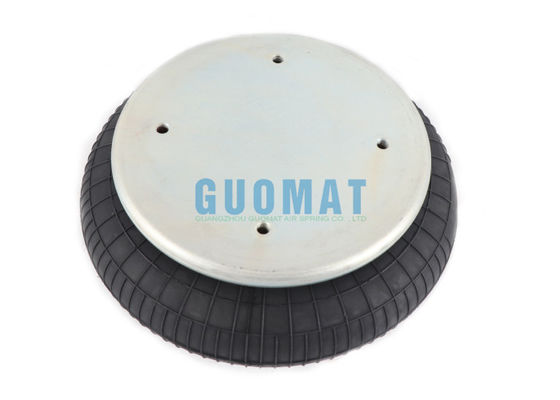

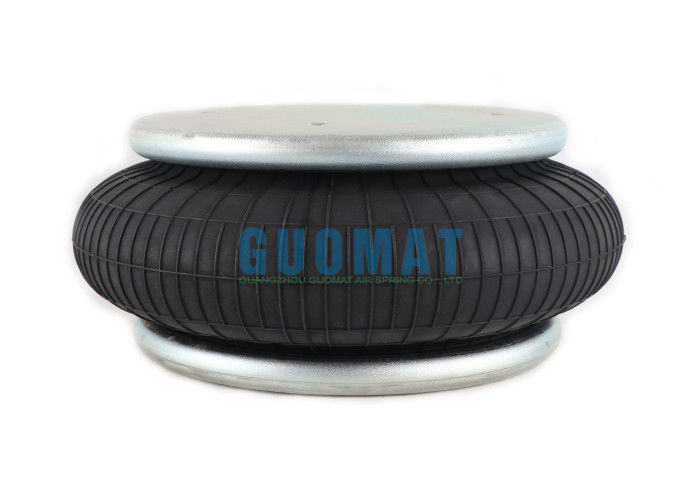

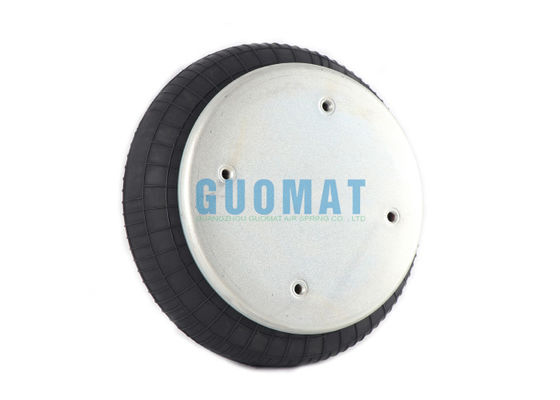

FS330-14 Contitech کوله های هوا صنعتی 1B330 فلز پلیکه ایزوله کننده هوا 55mm-160mm Stroke
جزئیات محصول
نوع: کوله هوا با تعلیق هوایی تک پیچ
برند: GUOMAT
حالت: کاملا جدید
ماده: لاستیک + فولاد
گارانتی: 12 ماه
زمان تحویل: حدود 2 تا 8 روز کاری پس از دریافت پرداخت شما
شماره OEM: Contitech FS330-14
شماره OEM: Contitech FS 330-14
شماره OEM: Contitech FS330-14 CI
شماره OEM: Contitech FS 330-14 CI
شماره OEM: Contitech FS330-14 CI 1/4NPTF
شماره OEM: Contitech FS 330-14 CI 1/4NPTF
داده های فنی
قطر صفحه پوشش بالا: 231mm
نصب هوا: 1/4NPFT
سوراخ رشته ای در صفحه پوشش بالا: 3pcs 3/8-16UNC
فاصله مرکزی بین سوراخ های رشته ای صفحه پوشش بالا: 157.5mm
فاصله مرکزی بین سوراخ های رشته ای صفحه پوشش بالا: 78.8mm
فاصله بین سوراخ های خروجی پوشش بالا و سوراخ های هوا: 73mm
قطر صفحه پوشش پایین: 231mm
سوراخ رشته دار در صفحه پوشش پایین: 4pcs 3/8-16UNC
فاصله مرکزی بین سوراخ های خروجی صفحه پوشش پایین: 157.5mm
حداکثر قطر بیرونی بادکنک لاستیکی: 325mm
FS330-14 Contitech هوا بهار
جداسازی از ارتعاش مقادیر ویژگی های پویا
ارتفاع طراحی H: 140mm توصیه شده، حداقل 120mm
| فشار P [بار] |
3 |
4 |
5 |
6 |
7 |
8 |
جلد V [I] |
| نیروی (بار) [KN] |
11.6 |
15.5 |
9.5 |
23.4 |
27.4 |
31.2 |
7.4 |
| سرعت بهار [N/cm] |
261 |
332.2 |
409.4 |
486.5 |
567.8 |
637.6 |
| فرکانس طبیعی [هرتز] |
2.4 |
2.3 |
2.3 |
2.3 |
2.3 |
2.2 |
کاربرد پنوماتیک ۰ مقادیر ویژگی های استاتیک
نیروی F [kN]
| فشار P [بار] |
3 |
4 |
5 |
6 |
7 |
8 |
جلد V [I] |
| ارتفاع H [ملی متر] |
151 |
10 |
1.3 |
16.8 |
20.3 |
24 |
27.6 |
7.8 |
| 130 |
12.6 |
17 |
21.4 |
26 |
30.2 |
34.8 |
7 |
| 110 |
14.8 |
19.8 |
25 |
30 |
35.2 |
40.2 |
6.1 |
| 90 |
16.2 |
21.8 |
27.4 |
33 |
38.6 |
44.2 |
5 |
| 70 |
17.2 |
23 |
28.8 |
34.9 |
40.6 |
46.6 |
3.9 |
استفاده از لوله های هوایی صنعتی در ماشین های غربالگری بتن
The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction، جداسازی از ارتعاش، حفاظت از تجهیزات و کارایی غربالگری.
1. کاهش ارتعاش عالی و عملکرد جداسازی ارتعاش
جداسازی از ارتعاش با فرکانس پایین و کارایی بالا: فواره های هوا دارای فرکانس های طبیعی بسیار پایین هستند (معمولاً در 1-3 هرتز یا حتی پایین تر طراحی شده اند)که می تواند به طور موثر لرزش های فرکانس متوسط و پایین (معمولا در محدوده 5-25 هرتز) تولید شده توسط کار ماشین های غربالگری بتن را جدا کنداین به طور قابل توجهی انرژی ارتعاش منتقل شده به پایه و سازه های اطراف را کاهش می دهد.
نسبت خنک کننده بالا: خود هوا و سازه های داخلی (مانند سوراخ های گاز) می توانند خنک کننده خوبی را فراهم کنند.به طور موثر سرکوب دامنه دستگاه صفحه نمایش زمانی که از منطقه رزونانس عبور می کند و متوقف می شود و در طول کار، کاهش پدیده "چپ زدن" و باعث می شود ماشین صفحه نمایش به راحتی کار کند.
ویژگی های غیر خطی: سفتی آن با افزایش بار افزایش می یابد.که به حفظ ویژگی های ارتعاش نسبتا پایدار در هنگام تغییر بار دستگاه صفحه کمک می کند (مانند نوسانات سرعت تغذیه).
2. کنترل ارتفاع اتوماتیک
تعویض برای قرار گرفتن / تغییر شکل پایه: از طریق یک شیر ارتفاع یا یک دستگاه تنظیم فشار ساده،بهار هوا می تواند به طور خودکار یا به صورت دستی تنظیم ارتفاع برای جبران عدم تعادل یا تغییر شکل پایه، اطمینان حاصل شود که بدن صفحه نمایش همیشه در سطح باقی می ماند، که برای کارایی و عمر تجهیزات ضروری است.
سازگاری با تغییرات بار: هنگامی که مقدار تجمع مواد بر روی صفحه تغییر می کند،بهار هوا می تواند به طور خودکار فشار هوا داخلی را تنظیم کند تا ارتفاع دستگاه صفحه نمایش اساساً تغییر نکند و ثبات زاویه غربالگری را تضمین کند.
3بهبود کارایی غربالگری و کیفیت محصولات
پارامترهای ارتعاش پایدار: عملکرد صاف و دامنه و فرکانس پایدار پایه برای غربالگری کارآمد است. The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.
طول عمر صفحه نمایش را افزایش دهید: ضربه و لرزش های غیر ضروری را کاهش دهید و آسیب خستگی به صفحه نمایش را کاهش دهید.
4. از تجهیزات و سازه ها محافظت کنید
حفاظت از ساختار پایه: کاهش قابل توجهی از بار پویا منتقل شده به پایه و کاهش خطر آسیب خستگی به ساختار کارخانه،سیستم پشتیبانی یا شاسی تجهیزات متحرک.
طول عمر صفحه نمایش را افزایش دهید: ارتعاش انتقال داده شده به ساختار پشتیبانی و سیستم محرک صفحه نمایش را کاهش دهید، استرس اجزای کلیدی را کاهش دهیدجوشکاری فریم صفحه نمایش)، و طول عمر کلی تجهیزات را افزایش می دهد.
کاهش سر و صدا: جداسازی موثر از ارتعاش همچنین به معنای کاهش انتقال سر و صدا ساختاری و بهبود محیط کار است.
5ظرفیت حمل قوی و سفتی تنظیم پذیر
یک بهار هوایی می تواند چندین تن یا حتی ده ها تن بار را حمل کند، که برای ماشین های غربالگری بتن بزرگ و سنگین مناسب است.
با تنظیم فشار هوا کار،سفتی (قدرت تحمل بار) به راحتی می تواند تنظیم شود تا با وزن و ویژگی های پویایی صفحه نمایش دقیق تر مطابقت داشته باشد..
توضیحات خلاصه از اصل کار
بهار هوا بین پایه (یا جعبه صفحه نمایش) دستگاه غربالگری و پایه (یا قاب پشتیبانی) نصب می شود.
هوا فشرده در یک اتاق بسته که از یک کوله هوا از لاستیک و قطعات فلزی (پوشک بالا، پیستون) تشکیل شده است، پر می شود.
کوله هوای لاستیکی تحت فشار هوا گسترش می یابد و تغییر شکل می دهد و پشتیبانی و انعطاف پذیری را فراهم می کند.
هنگامی که صفحه لرزش می کند، بهار هوا انرژی لرزش را از طریق تغییر شکل کوله هوا لاستیکی و فشرده سازی / گسترش هوا داخلی جذب می کند.
دریچه ارتفاع (اختیاری): بین کوله های هوایی مجاور یا بین کوله هوا و نقطه ثابت متصل می شود. هنگامی که ارتفاع صفحه نمایش به دلیل تغییرات بار یا پایه نامناسب تغییر می کند،دریچه ارتفاع به طور خودکار باز/بند می شود، کوله هوا را پر می کند و ارتفاع تنظیم شده را حفظ می کند.
ما با افتخار با بالاترین کیفیت فواره های هوا جایگزین که از الزامات OEM فراتر می رود ارائه می دهیم.
