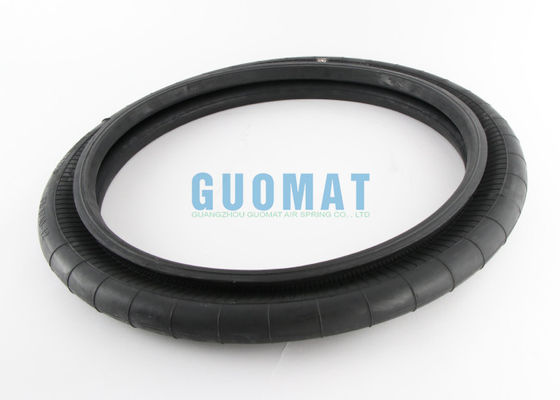

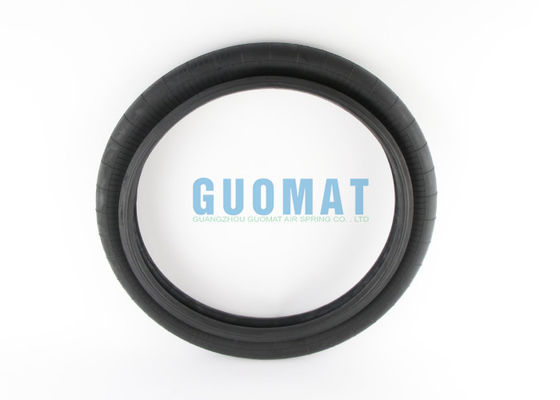

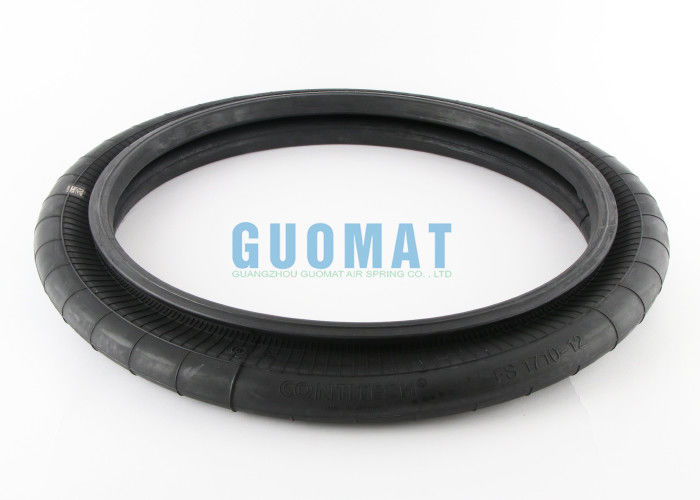

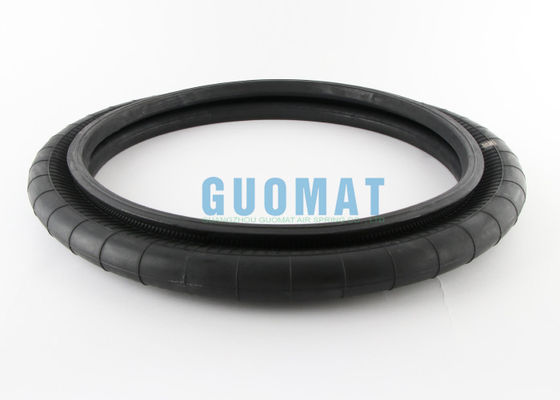

FS 1710-12 RS Contitech تک پیچ هوا شاک 45mm بولت فلنج هوا بهار با حلقه های حلقه

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	FS1710-12

پرداخت:

مقدار حداقل تعداد سفارش:	6 عدد
قیمت:	$159.9-199.9/pc
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T/T، Western Union، L/C
قابلیت ارائه:	1000 عدد در هفته

مخاطب

توضیحات محصول جزئیات

تضمین:	12 ماه	مواد اصلی:	لاستیک
درخواست:	برای ماشین صنعتی	فلنج:	آره
نام دیگر:	حلقه های مهره بهار هوا	کانتيتک:	Fs 1710-12
سکته:	55mm-177mm	رنگ:	مشکی

FS 1710-12 RS Contitech تک پیچ هوا شاک 45mm بولت فلنج هوا بهار با حلقه های حلقه

توضیحات محصول

حداکثر فشار انفلاسیون: 120 psi
سری: RS
نوع بلوز: تک پیچ
وزن: 19،2 پوند

شماره قسمت Contitech: FS1710-12

شماره قطعه Contitech: FS 1710-12

شماره قطعه Contitech: FS1710-12 RS

شماره قطعه Contitech: FS 1710-12 RS

شماره بخش Contitech: FS1710-12 RS 75383

شماره قطعه Contitech: FS 1710-12 RS 75383

شماره قطعه فايرستون: W01-358-7727

شماره قطعه فايرستون: W01 358 7727

شماره قطعه فايرستون: W013587727

شماره قطعه فايرستون: WO1-358-7727

شماره قطعه فايرستون: WO1 358 7727

شماره قطعه فايرستون: WO13587727

Contitech FS1710-12 داده های فنی دقیق

حداکثر ارتفاع: 177mm
حداقل ارتفاع: 55mm
ارتفاع طراحی: 125mm
قطر حلقه فلنج: 517mm
سوراخ های رشته دار: 24pcsXM10
فاصله مرکزی بین سوراخ های رشته ای: 482mm
حداکثر قطر بیرونی بادکنک لاستیکی: 585 میلی متر
ارتفاع رشته پیچ: 28.5mm
M10: حداکثر.40Nm

بهار هوا با حلقه فلنج

بهار هوایی حلقه فلنج یک ساختار خاص بهار هوایی است که معمولاً برای جذب شوک صنعتی، سیستم تعلیق خودرو یا پشتیبانی از تجهیزات دقیق استفاده می شود.ویژگی اصلی آن به دست آوردن اتصال سخت با ساختار خارجی از طریق حلقه فلنج (پلاک فلنج) استدر ادامه یک تحلیل دقیق از این تکنولوژی ارائه شده است:

1ساختار اساسی و اصل کار

طراحی حلقه:
حلقه فلنج یک اتصال کننده شکل حلقه ای از فلز (معمولاً فولاد یا آلیومینیوم) با سوراخ های بولت برای اتصال به پایه یا قاب تجهیزات است.قدرت بسته بندی و تحمل فشارش مهمه.

قسمت کوله هوا:
استفاده از مواد کامپوزیت لاستیکی با قدرت بالا (مانند لاستیک تقویت شده با سیم نایلان) ، پر کردن با هوای فشرده در داخل، تحقق تغییر انعطاف پذیری از طریق تغییرات فشار هوا،جذب لرزش یا حمل پشتیبانی.

اصل کار:
هنگامی که بار افزایش می یابد، فشار هوا در کوله هوا افزایش می یابد، که نیروی پشتیبانی بیشتری را فراهم می کند؛ برعکس، فشار هوا برای سازگاری با تغییر جابجایی کاهش می یابد.حلقه فلنج تضمین نصب پایدار و جلوگیری از نشت هوا.

2ویژگی های اصلی

ظرفیت بارگذاری بالا: حلقه فلنج پشتیبانی سفت و مناسب برای ماشین آلات سنگین یا تجهیزات با دقت بالا را فراهم می کند.
سفتی قابل تنظیم: سفتی بهار را می توان با تنظیم فشار هوا برای انطباق با شرایط مختلف کار تغییر داد.
جذب شوک عالی: خنک کننده هوا به طور موثر لرزش های فرکانس بالا (مانند ماشین آلات و ابزار دقیق) را جدا می کند.
مقاومت در برابر خوردگی: سطح فلنج اغلب گالوانیزه یا اسپری شده است و برای محیط های خشن مناسب است.

انواع دیگری از فواره های هوایی

نوع	شماره مدل	حداکثر ارتفاع	حداکثر ارتفاع	فضای نصب مورد نیاز
تنها و متلاشی	FS 960-12 RS	51	124	490
	FS 1330-11 RS	53	112	570
	FS 1710-12 RS	55	112	625
	FS 2870-16 RS	55	160	770
	FS 5450-16 RS	70	145	1000
دو قلو پیچیده	FD 960-22 RS	84	226	495
	FD 1120-30 RS	90	315	550
	FD 1330-25 RS	84	246	575
	FD 1710-25 RS	84	251	633
	FD 1730-40 RI	100	400	680
	FD 2380-24 RS	86	229	715
	FD 2470-40 RI	100	400	770
	FD 2870-30 RS	89	266	770
	FD 5450-28 RS	107	283	1000
سه گانه پیچیده	FT 960-34 RS	114	336	510
	FT 1330-35 RS	114	356	570
	FT 1710-38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450-44 RS	140	440	1000
