8''X3 کوله هوای سه گانه FT138-26 DS Contitech فروش فاضلاب هوایی صنعتی
توضیحات محصول
GUOMAT NO.3B8X3T، بر اساس اطلاعات اصلی کارخانه تولید می شود، می تواند به طور کامل Contitech FT138-26 را جایگزین کند.
با استفاده از مواد با کیفیت بالا، تکنولوژی تولید بسیار بالا و تیم طراحی تولید با تجربه.
کارخانه: GUOMAT
برند: GUOMAT / Neutral
شماره مدل: 3B8X3T
پیچ و تاب: 3
مواد: لاستیک و فولاد
گارانتی: 1 سال
سازنده تجهیزات اصلی OEM:
FIRESTONE W01-R58-4056
FIRESTONE W01 R58 4056
FIRESTONE W01R584056
CONTITECH FT138-26
CONTITECH FT 138-26
CONTITECH FT138-26 DS
CONTITECH FT 138-26 DS
CONTITECH FT138-26 DS G1/2
CONTITECH FT 138-26 DS G1/2
CONTITECH FT138-26 DS G1/2 M10
CONTITECH FT 138-26 DS G1/2 M10
DUNLOP SP2863
DUNLOP SP 2863
نورگرينM/31083
نورگرينM31083
نورگرينM 31083
داده های فنی: GUOMAT 3B8X3T
حداکثر ارتفاع: 350 میلی متر
حداقل ارتفاع: 100mm
ضربه: 250 میلی متر
قطر پوشش: 184mm
رشته پیچ: M10
فاصله مرکزی بین رشته های پیچ: 155.5mm
حداکثر قطر بیرونی: 230mm
نیروی F (kN)
| فشار P |
بار |
3 |
4 |
5 |
6 |
7 |
8 |
جلد (۱) |
| ارتفاع H (ملی متر) |
290 |
3.75 |
5.15 |
6.61 |
8.11 |
9.65 |
11.2 |
6.3 |
| 240 |
5.17 |
7.01 |
8.9 |
10.8 |
12.8 |
14.7 |
5.4 |
| 190 |
6.38 |
8.62 |
10.9 |
13.3 |
15.7 |
18.1 |
4.5 |
| 140 |
8.16 |
10.9 |
13.7 |
16.6 |
19.5 |
22.5 |
3.7 |
بهار هوای لاستیکی یک عنصر انعطاف پذیر است که از اثر لاستیک هوا فشرده استفاده می کند. این به طور گسترده ای در تعلیق وسایل نقلیه ، کاهش لرزش صنعتی و سایر زمینه ها استفاده می شود.ساختار اساسی آن عمدتا از اجزای اصلی زیر تشکیل شده است::
1کوله هوا از لاستیک (بدن لاستیک) **
عملکرد: انحراف لاستیکی با پر کردن هوا فشرده، بار حامل و ترشحات بافری حاصل می شود.
مواد: لاستیک چند لایه و سیم (نیلون، پلی استر یا سیم فولادی) کامپوزیت، افزایش مقاومت به فشار و دوام.
شکل ساختاری:
نوع توپ: متشکل از بخش های متعدد کیسه لاستیکی شکل قوس (مانند تک، دو، سه) ، مهر و موم شده و با حلقه های فشار فلزی متصل می شود، هرچه منحنی بیشتر باشد، انعطاف پذیری بهتر است.
نوع دیافراگم: ساختار استوانه ای، کوله هوا از لاستیک و پوسته فلزی (پستون) مطابقت دارد، سفتی کمتر، مناسب برای صحنه های جابجایی بزرگ است.
2صفحه پوشش بالا (پلاک انتهای بالا)
عملکرد: به طور ثابت به بدن یا تجهیزات خودرو متصل می شود، معمولاً از فلز (فولاد یا آلیومینیوم) ساخته شده است، که انتهای بالای کوله هوا را مهر و موم می کند.
طراحی: با سوراخ های بولت یا فلنج برای نصب آسان.
3پیستون (پلاک پایینی / پایه)
عملکرد: حمایت از قسمت پایین کوله هوا، هدایت جهت تغییر شکل، و برخی از طرح ها می توانند سفتی بهار را تنظیم کنند.
برای نوع غشا: شکل پیستون (مانند مخروط، شکل گام) از بهار هوا غشا به طور مستقیم بر ویژگی های لاستیکی تاثیر می گذارد.
4قطعات مهر و موم
لایه ضد هوا: لایه لاستیکی روی دیواره داخلی کوله هوا مانع از نشت هوا می شود.
حلقه فشار فلزی: لبه ی کوله ی هوا از لاستیک به طور محکم به صفحه ی پوشش/پستون از طریق فرآیند ولکاناسیون متصل می شود.
5اجزای اضافی (بر اساس الزامات برنامه)
خط لوله هوا: منبع هوا را برای تورم و کاهش تورم متصل کنید.
دریچه ارتفاع: فشار هوا را به طور خودکار در کوله هوا تنظیم می کند تا ارتفاع بدن خودرو حفظ شود.
خنک کننده های یکپارچه: برخی از طرح ها دارای خنک کننده های داخلی هستند (مانند تعلیق هوا اتومبیل مسافرتی).
اصل کار
پس از پر شدن، کوله هوا گسترش می یابد تا یک پشتیبانی لاستیکی را تشکیل دهد؛ هنگامی که بار افزایش می یابد، فشار هوا افزایش می یابد تا ظرفیت حمل بیشتری را فراهم کند، در حالی که لرزش ها را از طریق تغییر شکل جذب می کند.تنظیم فشار هوا اجازه تنظیم پویا از سفتی و ارتفاع را می دهد.

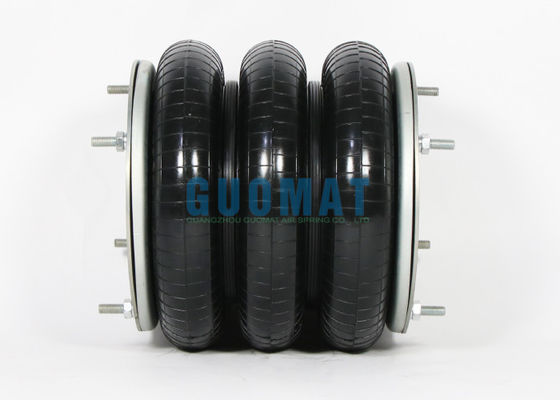

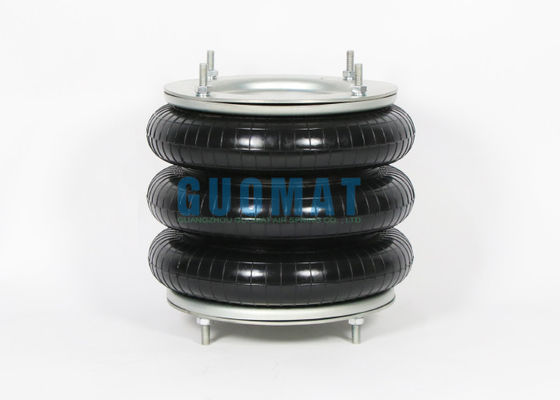

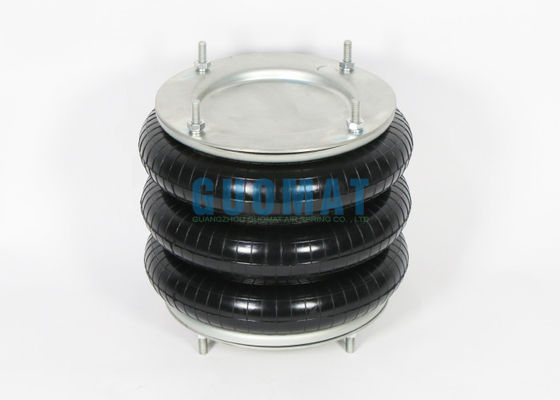

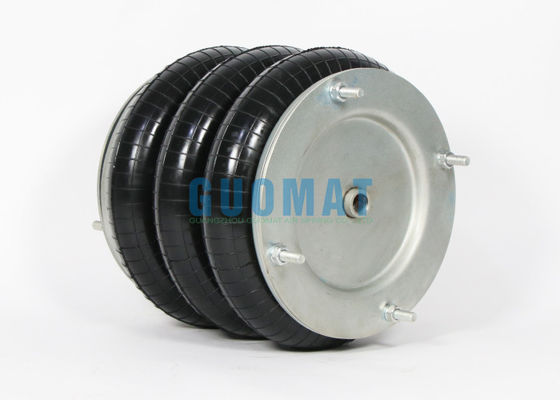

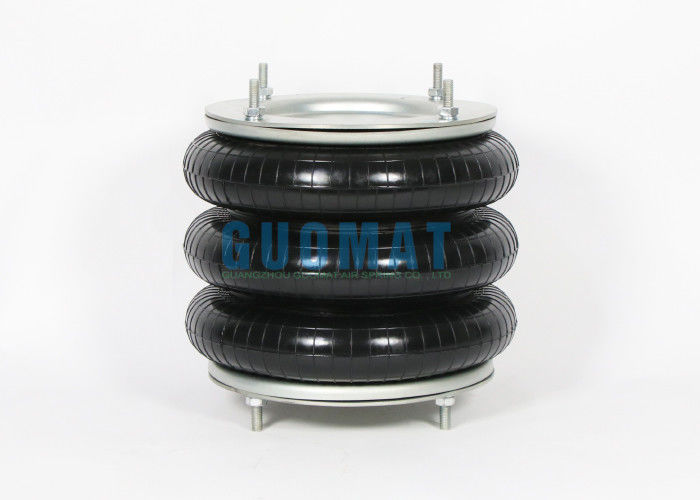

تصاویر محصول
