FT 614-36 DS Contitech هوا معلق بهار 14"1/2x3 Dunlop لاستیک Bellows کوله های هوا
توضیحات محصول
برند: GUOMAT
شماره مدل: 2B14.5X3T
ميتونه جايگزين مدل بعدي بشه
شماره قطعه ContiTech: FT614-36
شماره قطعه ContiTech: FT 614-36
شماره قطعه ContiTech: FT614-36 DS
شماره قطعه ContiTech: FT 614-36 DS
شماره قطعه ContiTech: FT614-36 DS G1/2
شماره قطعه ContiTech: FT 614-36 DS G1/2
شماره قطعه ContiTech: FT614-36 DS G1/2 M10
شماره قطعه ContiTech: FT 614-36 DS G1/2 M10
شماره قطعه فایرستون: W01-R58-4065
شماره قطعه فایرستون: W01 R58 4065
شماره قطعه فايرستون: W01R584065
دانلپ شماره قسمت: 14.5X1 / 14 1/2 X1
دانلوب شماره قسمت: SP1558 / SP 1558
نورگرن شماره قسمت: M/31143 / M 31143 / M31143
2B14.5X3T GUOMAT داده های فنی بهار هوا
حداکثر قطر بیرونی: 400mm
حداکثر ارتفاع: 480mm
حداقل ارتفاع: 100mm
ضربه: 380 میلی متر
فیتینگ هوا: G1/2
قطر پوشش: 310mm
سوراخ های رشته ای برای پوشش بالا: 4XM10
فاصله مرکزی بین سوراخ های رشته ای برای پوشش بالا: 282.5mm
سوراخ های رشته دار برای پوشش پایین: 4XM10
فاصله مرکزی بین سوراخ های رشته ای برای پوشش پایین: 282.5mm
نیروی F ((kN)
| فشار P |
بار |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V ((l) |
| ارتفاع H ((mm) |
400 |
1.3 |
18 |
22.8 |
27.9 |
33.3 |
38. |
28 |
| 420 |
11.8 |
16 |
20.4 |
25 |
30.1 |
35.3 |
28 |
| 350 |
16.7 |
22.4 |
28.2 |
34.2 |
40.5 |
46.9 |
25 |
| 300 |
19.4 |
26 |
32.5 |
39.3 |
46.3 |
53.5 |
22 |
| 250 |
21.8 |
29 |
36.4 |
43.8 |
51.7 |
60.5 |
18 |
| 200 |
24.7 |
32.9 |
14.1 |
49.6 |
58.5 |
67.4 |
14 |
| 150 |
27.6 |
36.6 |
45.7 |
55 |
64.6 |
74.2 |
10 |
یک بهار هوا از نوع فلنج یک قطعه خنک کننده لرزش است که از هوا فشرده برای ارائه پشتیبانی لاستیکی استفاده می کند. این به طور گسترده ای در سیب های آزمایش، ابزارهای دقیق، تجهیزات صنعتی،و سایر زمینه ها، که از طریق فشار هوا قابل تنظیم ، جذب شوک پایدار و عایق سازی ارتعاش را ارائه می دهد. در زیر ویژگی های اصلی و کاربردهای آن آورده شده است:
طراحی ساختاری
شامل یک کوله هوا از لاستیک (با لایه های متعدد سیم تقویت شده) ، فلنج های بالا و پایین (فلز فلزی یا کامپوزیت) و اجزای ضد هوایی است.اتصال فلنج آسان نصب و تثبیت را تسهیل می کند.
هوا فشرده در داخل به عنوان محیط لاستیکی عمل می کند، با فشار قابل تنظیم برای تغییر سفتی و ظرفیت بار.
مزایای عملکرد
خنک کننده با دقت بالا: سفتی تنظیم پذیر بهار هوا به طور موثر لرزش های فرکانس بالا (به عنوان مثال لرزش های مکانیکی از سیب های آزمایش) را جدا می کند و از تجهیزات حساس محافظت می کند.
سازگاری با بار: تنظیم فشار هوا، بار های مختلف را در بر می گیرد و سطح تجهیزات را حفظ می کند (به عنوان مثال، جبران ارتفاع خودکار تحت بار های متغیر).
طول عمر طولانی و مقاومت در برابر خوردگی: مواد لاستیکی و طراحی مهر و موم مناسب محیط های صنعتی خشن با گرد و غبار، روغن و آلاینده ها است.
انعطاف پذیری در تنظیم
برخی از مدل ها دارای پمپ های هوایی خارجی یا سیستم های ثبات فشار برای تنظیم فشار در زمان واقعی برای انطباق با شرایط عملیاتی پویا (به عنوان مثال فرکانس های مختلف ارتعاش) هستند.
کاربردهای معمول در سیب های آزمایش
الزامات خنک کننده: سیب های آزمایشی در طول غربالگری ذرات لرزش فرکانس بالا تولید می کنند.
لرزه ها را از انتقال به قاب جدا کنید، دقت غربالگری را بهبود ببخشید.
کاهش خستگی مکانیکی، افزایش طول عمر موتورها و میش های سیب.
مثال نصب: به طور معمول بین پایه سیب و ساختار پشتیبانی نصب شده و از طریق بولت های فلنج برای تشکیل یک سیستم پشتیبانی انعطاف پذیر ثابت می شود.

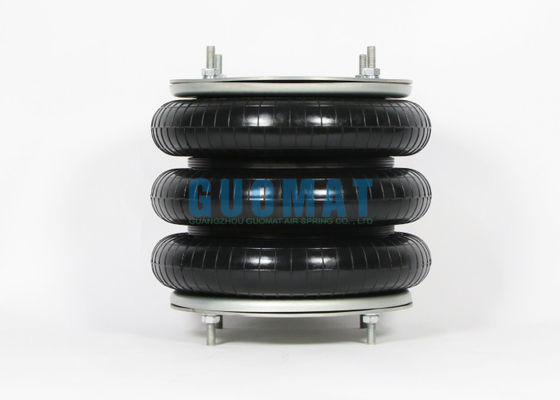

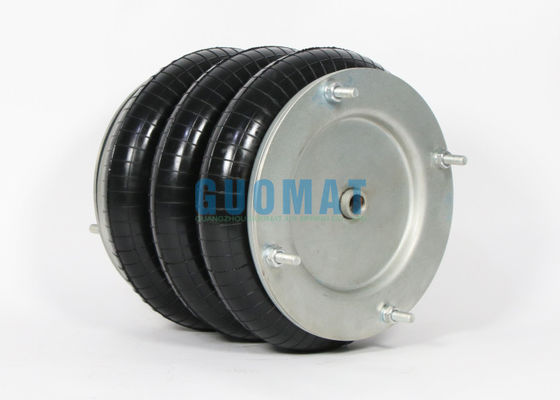

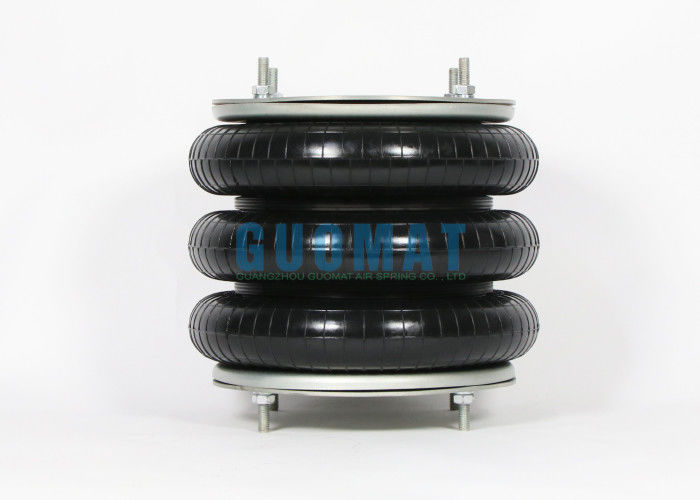

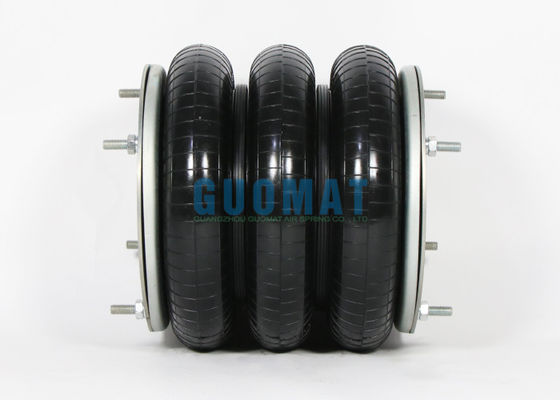

تصویر محصول
