جایگزینی فنرهای بادی EB-215-80 FS120-9 لاستیک صنعتی پیچیده شده
توضیحات محصول
نام تجاری: GUOMAT
شماره مدل: 1B120-9
گارانتی: 1 سال
جنس: لاستیک + فولاد
می تواند جایگزین شماره سازنده زیر شود:
Firestone: W01-M58-6165
Contitech: FS 120-9
Dunlop(FR): 8''x1 S08101
B osch: 822419003
Festo EB-215-80
Norgren: PM/31081 (8X1)
Weforma: WBE 300-E1
Airtech: 140293
Airtech: 111003
Airtech: 1B-190FB
Negatech: 1S120-9 3/4 M8
مشخصات و پارامترهای فنی دقیق

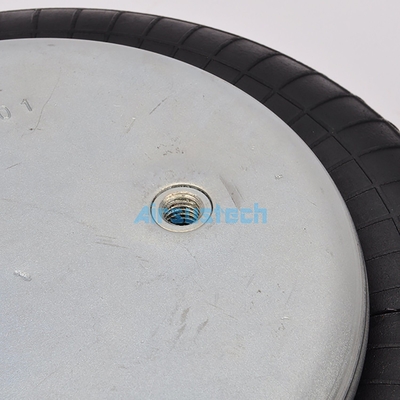

مهره/مهره کور
دندانههای پیچ صفحه بالایی (مهره): 2XM8x1.25
فاصله مرکز پیچ صفحه بالایی: 70 میلیمتر
دندانههای پیچ (مهره) صفحه پایینی: 2XM8x1.25
فاصله مرکز پیچ صفحه پایینی: 70 میلیمتر

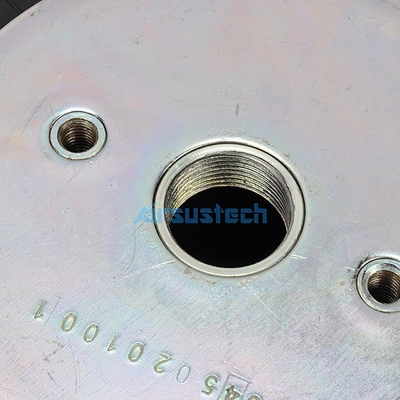

سوراخ هوا/ورودی هوا/اتصالات هوا
سوراخ هوا/ورودی هوا: G3/4
فاصله مرکز پیچ بین سوراخ هوا و مهره: 30 میلیمتر
صفحه پوشش
قطر صفحه بالایی: 135 میلیمتر
قطر پوشش پایینی: 135 میلیمتر
دم لاستیکی زنگ
حداکثر قطر دم لاستیکی: 215 میلیمتر
قطر طبیعی دم لاستیکی: 90 میلیمتر
ضربه کاری: حداقل 50 میلیمتر تا حداکثر 115 میلیمتر
حداکثر ارتفاع: 115 میلیمتر
حداقل ارتفاع: 50 میلیمتر
بلوک ضربهگیر/بلوک ضربهگیر
بدون بلوک ضربهگیر
حلقه کمربند/حلقه کمربند/حلقه دور کمر
بدون حلقه کمربند/حلقه دور کمر
حداقل فشار: 0 بار
نیروی بازگشت به حداقل ارتفاع: ≤200N
وزن کلی با صفحات گیره شده: 2.0 کیلوگرم
ایزولاسیون ارتعاش - مقادیر مشخصه دینامیکی
ارتفاع طراحی H: توصیه شده 110 میلیمتر، حداقل 90 میلیمتر
| فشار p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| نیرو (بار) [KN] |
3.9 |
5.3 |
6.8 |
8.3 |
9.6 |
10.9 |
1.8 |
| نرخ فنر [N/cm] |
1315 |
1620 |
1925 |
2230 |
2535 |
2840 |
| فرکانس طبیعی [Hz] |
2.9 |
2.8 |
2.7 |
2.6 |
2.6 |
2.6 |
کاربرد پنوماتیک - مقادیر مشخصه استاتیکی
نیرو F[KN]
عملکردهای اصلی فنرهای بادی در سمپاشهای کشاورزی
1. جذب ضربه و ضربهگیری
محافظت از ماشین: سمپاشهای بزرگ در هنگام کار در مزارع ناهموار، در معرض ضربهها و لرزشهای قابل توجهی قرار دارند. فنرهای بادی به طور موثر این ضربهها را جذب و ضربهگیری میکنند و از تیر اصلی، بوم، سیستم هیدرولیک و اجزای دقیق سمپاش محافظت میکنند و میزان خرابی و هزینههای تعمیر را کاهش میدهند.
محافظت از محصول: یک سواری نرم، آسیب به محصولات ناشی از دستگاه را کاهش میدهد، به خصوص در مراحل میانی تا پایانی رشد محصول.
2. حفظ شاسی تراز
فاصله ثابت از زمین: صرف نظر از بار سمپاش (یک مخزن پر میتواند چندین تن با خالی بودن متفاوت باشد)، فنرهای بادی به طور خودکار با تنظیم فشار هوای داخلی، ارتفاع شاسی را ثابت نگه میدارند.
اطمینان از پایداری عملیاتی: یک شاسی تراز، تضمین میکند که بوم ارتفاع از پیش تعیین شدهای را بالای زمین حفظ میکند، که برای پاشش یکنواخت بسیار مهم است. اگر شاسی کج شود، با یک طرف بوم بالاتر از طرف دیگر، توزیع پاشش ناهموار رخ خواهد داد.
3. بهبود راحتی اپراتور
برای سمپاشهای مدرن با کابینهای راحت، سیستم تعلیق فنر بادی به طور قابل توجهی لرزش و نویز منتقل شده به کابین را کاهش میدهد، خستگی اپراتور را کاهش میدهد و راندمان و ایمنی را در طول عملیاتهای طولانی بهبود میبخشد.
4. محافظت از سیستم بوم
این یکی از مهمترین عملکردها است. بوم از طریق یک اتصال یا مستقیماً به شاسی متصل میشود. لرزشهای شدید میتواند مستقیماً به بوم منتقل شود و باعث موارد زیر شود:
آسیب مکانیکی: خستگی و شکستگی ساختار بوم.
کاهش کیفیت پاشش: حرکت شدید بالا و پایین بوم میتواند باعث همپوشانی یا از دست رفتن پاششها شود و به طور جدی بر نتایج پاشش تأثیر بگذارد.

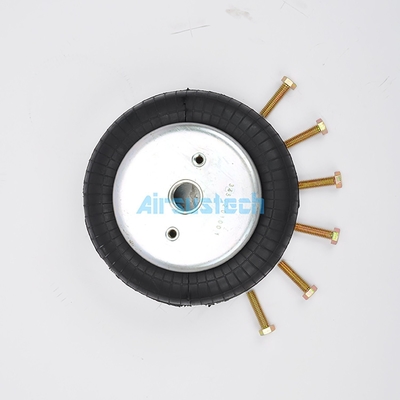

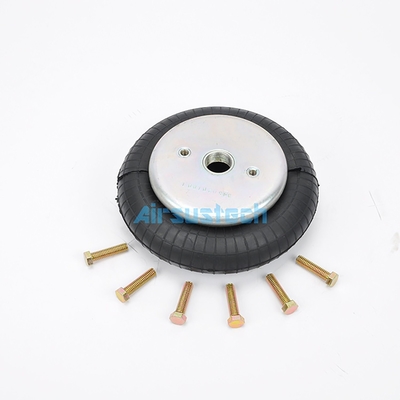

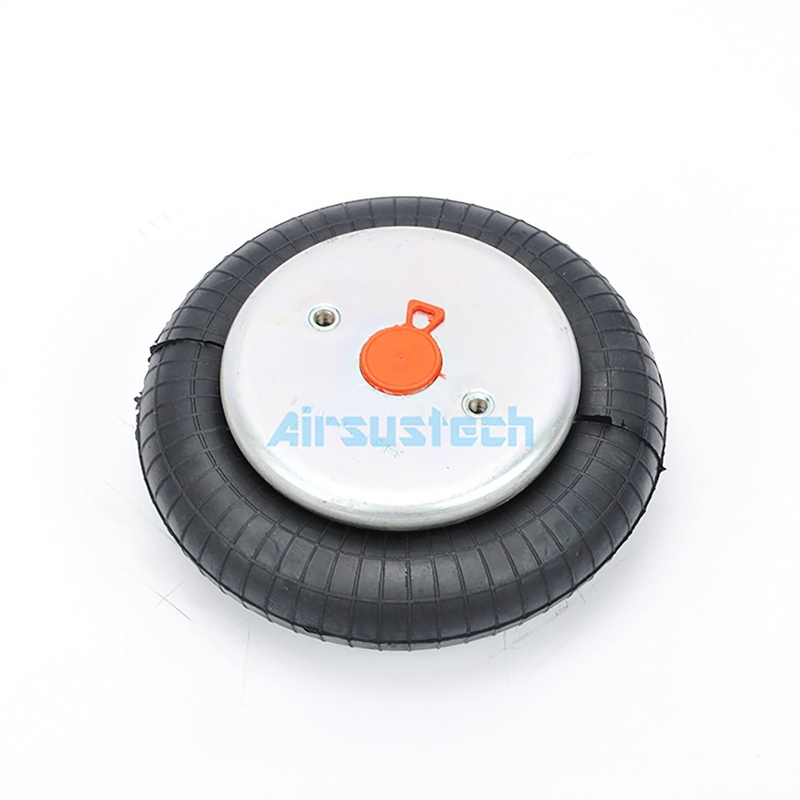

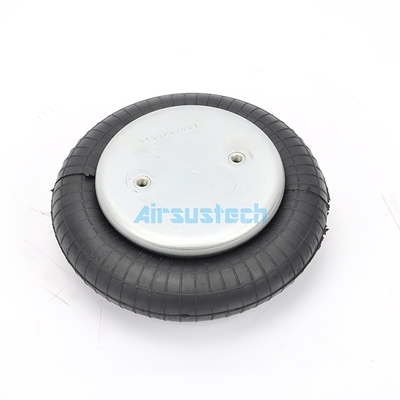

عکسهای 1B1209
