W01M586100 بهار هوایی تک پیچ GUOMAT NO.1B53014 3/4 NPT ورودی هوا دو پل
GUOMAT 1B53014سه چهارم مشخصات و داده های فنی
دمای کار: 57Co تا -54Co
GUOMAT NO:1B53014 3/4
شماره صلیب: W01-M58-6101
جوجه / جوجه کور

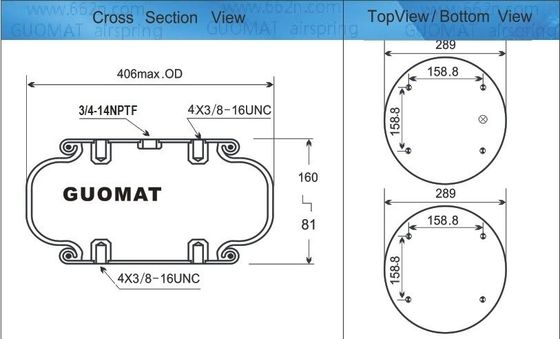

صفحه پوشش بالا پیچ (محور) دندان:4pcsX 3/8-16UNC
فاصله مرکز پیچ از صفحه پوشش بالا:158.8 میلی متر
کف پوشش صفحه پیچ (آجیل) دندان: 4pcsX 3/8-16UNC
فاصله مرکز پیچ از صفحه پوشش پایین: 158.8 میلی متر
فاصله سوراخ گاز بین مغز 79.4 میلی متر
سوراخ گاز / ورودی هوا / نصب هوا
سوراخ گاز / ورودی هوا: 1/4 NPT
صفحه پوشش
قطر صفحه پوشش بالا (عرض): 289mm
قطر صفحه پوشش پایین (عرض): 289 میلی متر
لوله های لاستیکی
قطر طبیعی لاستیک 380 میلی متر
قطر حداکثر لوله های لاستیکی: 406 میلی متر
ارتفاع طبیعی: 120 میلی متر
طول کار: MAX 160mm تا MIN 81mm
بلوک بافر / بلوک بافر
بدون بلوک بومپر
حلقه کمربند
با کمربند هپ: بدون کمربند هپ
|
جداسازی از ارتعاش - ارزش ویژگی های پویا
ارتفاع طراحی H: 5.91 اینچ توصیه می شود، حداقل 4.72 اینچ
|
| فشار p [psi] |
40 |
60 |
80 |
100 |
120 |
جلد پنجم [۳ دقیقه] |
| نیروی (بار) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| سرعت بهار [پوند/دقيقه] |
1980 |
2590 |
3280 |
4060 |
4630 |
| فرکانس طبیعی [هرتز] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
کاربردهای پنوماتیک - ویژگی های استاتیک
نیروی F [lbf]
|
| فشار p [psi] |
40 |
60 |
80 |
100 |
120 |
جلد پنجم [۳ دقیقه] |
| ارتفاع H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
انواع متداول اکتورهای هوایی تک پیچ
| اکتیواتور هوایی تک پیچ |
| تمام اندازه ها به ممی هستند |
| GUOMAT NO. |
نه، نه، نه. |
حداقل ارتفاع طراحی |
فضای نصب مورد نیاز |
مکس، سکته مغزی |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
توضیحات GUOMAT 1B53014 3/4:
روش سنتی خنک کننده بستر مایع شده عمدتاً پد لاستیکی است که به یک بهار فولادی بالاتر نیاز دارد. با این حال، هر دو این روش های جذب شوک نمی توانند نیازهای کاربر نهایی را برآورده کنند.معرفی "سیستم عایق هوا از خارج از کشور" امکان عایق سازی را به جای جذب شوک فراهم کرده است. با روش تبدیل انرژی منحصر به فردش، ارتعاش انرژی مکانیکی به انرژی داخلی، باعث می شود 95 درصد از ارتعاشها جدا شوند، تا اثر جداسازی واقعی را به دست آورند.
انواع مختلف بستر مایع شده، با توجه به وزن کلی بستر مایع شده برای انتخاب ظرفیت حمل مناسب بهار هوا،و بستر مایع شده با توجه به طول و عرض و ارتفاع طراحی یک دستگاه خاص، و نصب آسان بهار هوا، اما همچنین باعث جداسازی سیستم نصب بسیار آسان تر از نصب یک بهار فولاد است.
جداسازی کوله هوا، دو روش کنترل وجود دارد. یکی از آنها یک گروه (معمولا 4 یا 6) کوله هوا با یک دریچه یک طرفه است، مانند یک لاستیک اتومبیل.
سايز ديگه هم داريم:
سبک:113 دو پلای بلوز
آجیل های کور، 1/4 BSP:W01-M58-6101
بادمجان های کور، 1/4 BSP، بامپر:W01-M58-6103
آجیل نابینا، 3/4 BSP:W01-M58-6100
بادمجان های کور، 3/4 BSP، بامپر:W01-M58-6102
حلقه های گنجی فولادی ضد غوطه ور شدن، بولت های 40 میلی متری، شستشوی مغز:W01-M58-7538
فقط بادکنک های لاستیکی:W01-358-0135
قدرت سقوط به حداقل ارتفاع (@ 0 BAR): 76N
128 ساخت و ساز با قدرت بالا
آجیل های نابینا، 114 BSP:W01-M58-6071
مغز کور، 114 BSP، بامپر لاستیکی:W01-M58-6068
دانه های نابینا، 3/4 BSP:W01-M58-6070
بادمجان های کور، 3/4 BSP، بامپر لاستیکی:W01-M58-6069
فقط بادکنک های لاستیکی:W01-358-0231
