جزئیات محصول:

محل منبع:	چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	1B40-6

پرداخت:

مقدار حداقل تعداد سفارش:	1 کامپیوتر
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T / T ، Western Union ، پی پال یا دیگران
قابلیت ارائه:	1000 قطعه در هفته

مخاطب

توضیحات محصول جزئیات

مواد:	فولاد لاستیک	Contitech:	FS 40-6
ضمانتنامه:	1 سال	وزن خالص:	0.91 کیلو گرم
نامهای دیگر:	ارتعاش هوا صنعتی	توانایی فشار:	0.2-0.8 MPa
ابعاد BOX:	16 * 16 * 8 سانتی متر	نام تجاری:	خنثی
برجسته کردن:	dia 145mm contitech air spring , FS 40-6 contitech spring spring , two finds contitech air spring

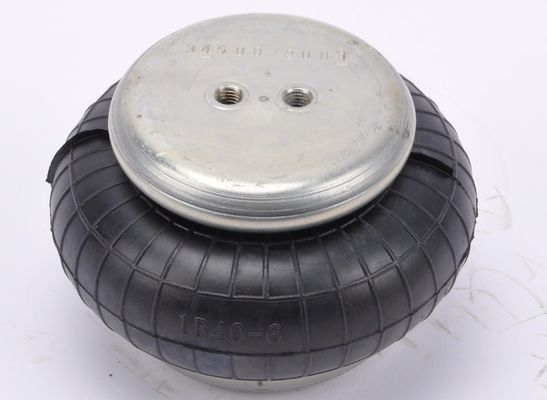

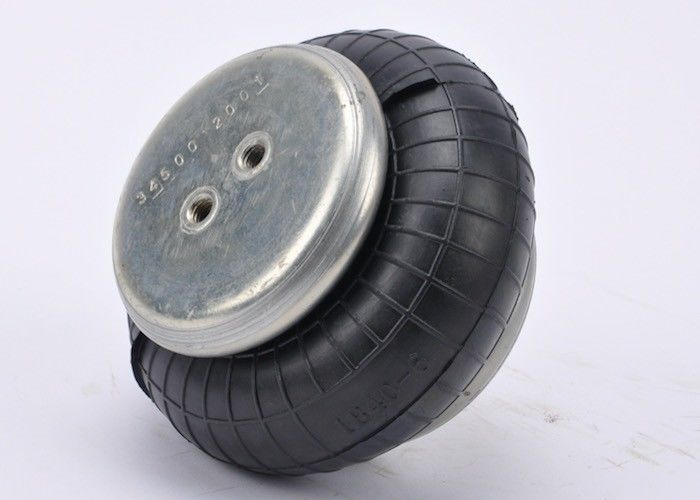

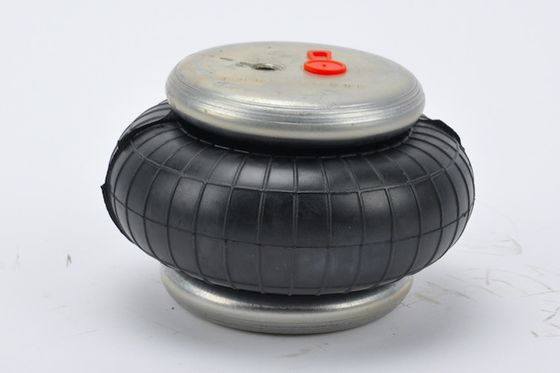

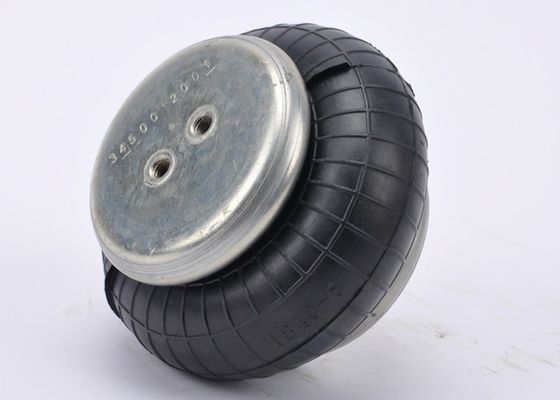

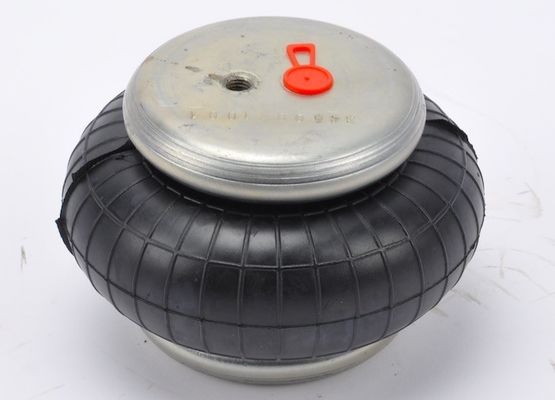

FS 40-6 Contitech Air Spring کوچکترین اندازه Max Dia.145 میلی متر با دو مهره

GUOMAT1B40-6 پارامترهای فنی جایگزین کنید FS 40-6

❶ مهره / مهره کور

صفحه پیچ بالا شماره پیچ: 2 عدد

صفحه پیچ پایین پیچ تعداد پیچ: 2 عدد

فاصله مهره: 44.5 میلی متر

پیچ مهره: M8

H سوراخ گاز / ورودی هوا / اتصالات هوا

سوراخ گاز / ورودی هوا: G1 / 8

❸ صفحه جلد

قطر صفحه رویه بالا: 90 میلی متر

قطر صفحه روکش پایین: 90 میلی متر

ell لاستیک دم

دم از لاستیک از طریق قطر: 130 میلی متر

در 0.7 pa ، قطر Bellows Rubber: 145 میلی متر

سکته مغزی: MIN 50 mm تا MAX 110 mm

بلوز لاستیکی ارتفاع طراحی: 70 میلی متر

block بلوک سپر / بلوک بافر

بدون بلوک سپر

❻ حلقه گردن / حلقه گردن

بدون قطعه حلقه گردن

FS40-6 تولید کننده تجهیزات اصلی OEM:

ققنوس	SP1B04؛ SP 1B04 SP 1B 04
وفورما	WBE100-E1 WBE 100-E1
طنز	FS 40-6
مقطعی	FS40-6 FS406

اطلاعات فنی FS40-6
حداقلفشار	0 بار
بازگشت نیروی به حداقلقد	120 پوند
وزن کلی با صفحات گیره	0.9 کیلوگرم

تعداد پیوندها	تنها
اندازه بندر	G1 / 8
طول سکته	60 میلیمتر
نوع سیلندر	استاندارد
درپوش پایان مواد	فولاد

جداسازی ارتعاش - مقادیر مشخصه دینامیکی FS40-6
ارتفاع طراحی H: توصیه شده 90 میلی متر ، حداقل 70 میلی متر
فشار p [bar]	3	4	5	6	7	8	جلدV [l]
Force (بار) [KN]	1.7	2.3	2.8	3.4	3.8	4.4	0.5
سرعت بهار [N / cm]	760	990	1220	1480	1610	1820
فرکانس طبیعی [هرتز]	3.5	3.3	3.3	3.3	3.2	3.2

کاربرد پنوماتیک - مقادیر مشخصه ساکن FS40-6
نیروی F [kN]
فشار p [bar]	3	4	5	6	7	8	جلدV [l]
ارتفاع H [mm] 60	2.6	3.5	4.3	5.2	6.1	6.9	0.3
70	2.3	3.2	3.9	4.7	5.4	6.2	0.4
80	2.1	2.8	3.5	4.2	4.9	5.3	0.5
90	1.7	2.2	2.8	3.4	3.9	4.4	0.5
100	1.2	1.6	2	2.5	3	3.4	0.6

فنر هوای صنعتی 1B 40-6 CI G 1/8 CA Bellows به FS 40-6 Contitech مراجعه کنید:

مجرد ،
40cm مربع مساحت موثر ،
حداکثر سکته 60 سانتی متر ،
صفحه مهره چین دار ،
نخ های نصب زن ، G1 / 8 BSPP ، مرکز ،
فولاد
تولید کننده: GUOMAT
حداکثر فشار تورم
120 psi
نوع ورودی هوا: متریک
سری: C
نوع دمنده: منقطع منفرد
وزن: 2.65 پوند
شماره قطعه سازنده: 1B40-6

503 Service Temporarily Unavailable 503 Service Temporarily Unavailable nginx 0

محرک هوا تک کانولوشن
تمامی اندازه ها به میلی متر است
GUOMAT NO	شماره Contitech	حداقلارتفاع طراحی	فضای نصب مورد نیاز است	حداکثرسکته
1B4060	FS 40-6	50	160	60
1B5050	FS 50-5	51	165	44
1B7070	FS 70-7	51	180	64
1B10010	FS 100-10	51	225	94
1B1209	FS 120-9	50	230	85
1B1210	FS 120-10	51	245	99
1B12012	FS 120-12	51	250	119
1B20010	FS 200-10	51	265	89
1B33011	FS 330-11	51	340	99
1B33014	FS 330-14	51	360	129
1B53011	FS 530-11	51	400	124
1B53014	FS 530-14	51	420	134
1B96012	FS 960-12	63	480	117
1B133011	FS 1330-11	63	570	107


محرک هوای دو کانولوشن
تمامی اندازه ها به میلی متر است
GUOMAT NO	شماره Contitech	حداقلارتفاع طراحی	فضای نصب مورد نیاز است	حداکثرسکته
2B33022	FD 330-22	75	340	230
2B33030	FD 330-30	77	355	283
2B53022	FD 530-22	77	400	233
2B53030	FD 530-30	77	415	273
2B53035	FD 530-35	77	420	313
2B96022	FD 960-22	95	490	225
2B133025	FD 1330-25	92	570	243



Triple Convolution محرک هوا
تمامی اندازه ها به میلی متر است
GUOMAT NO	شماره Contitech	حداقلارتفاع طراحی	فضای نصب مورد نیاز است	حداکثرسکته
3B33029	FT 330-29	110	345	320
3B43032	FT 430-32	115	355	315
3B53032	FT 530-32	110	410	325
3B53035	FT 530-35	115	430	395
3B96034	FT 960-34	120	510	335
3B133035	FT 1330-35	120	570	350
