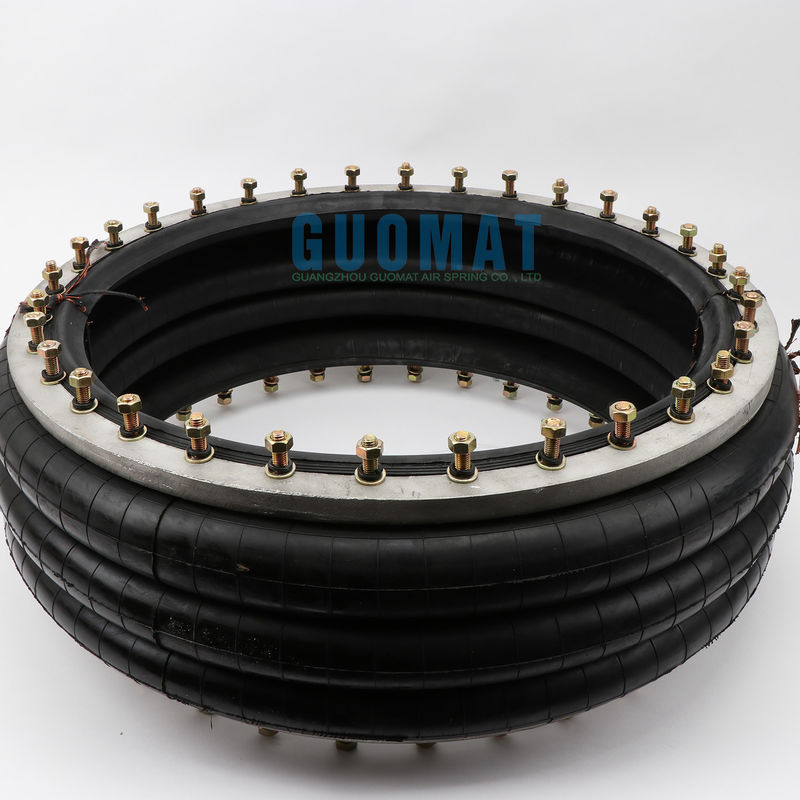

W01-358-7761 فنر هوای صنعتی سه پیچ خورده

جزئیات محصول:

محل منبع:	چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	3H320350

پرداخت:

مقدار حداقل تعداد سفارش:	1 کامپیوتر
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T / T ، Western Union ، پی پال یا دیگران
قابلیت ارائه:	1000 قطعه در هفته

مخاطب

توضیحات محصول جزئیات

مواد:	آلیاژ آلومینیوم و لاستیک	Firestone:	W01-358-7761
ضمانتنامه:	12 ماه	وزن خالص:	12.5 کیلوگرم
نام دیگر:	مقره هوا بهار صنعت	توانایی فشار:	2-8 M Pa
وزن ناخالص:	13.8 کیلوگرم	حلقه فلنج:	با یا بدون

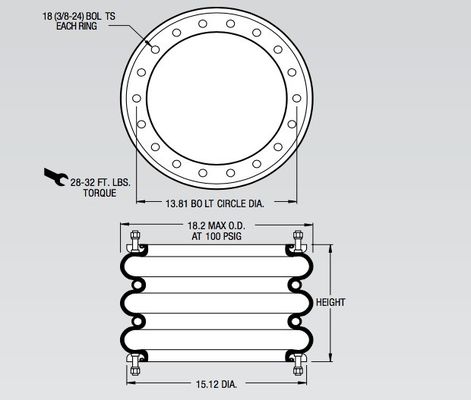

روش اتصال:	اتصال فلنج	اندازه حلقه فلنج:	384 میلی متر
DIR CIRCLE BIA:	350 میلی متر	Contitech:	FT 960-34 RS
برجسته کردن:	W01-358-7761 , کیسه هوای پیچیده سه گانه , قطعات تعلیق هوا 3H320350

W01-358-7761 Triple Convoluted Industrial Spring Style 312 جایگزین شده توسط Contitech FT 960-34 RS

W01-358-7761صلیب نصب شده

Contitech FT 960-34 RS UNF

Contitech FT960-34 RS UNF

Contitech FT960-34RS UNF

دستور مونتاژ شماره
312
حلقه های مهره آلومینیومی گردن آجدار (فاصله برابر) ، پیچ و مهره 17/8 ، مهره ، واشر:
سنگ آتشW01-358-7761

سنگ آتشW01 358 7761

سنگ آتشW013587761

حلقه های مهره آلومینیومی گردن آجدار (فاصله نابرابر) 17/8 b ، n ، w:
سنگ آتشW01-358-7760

سنگ آتشW01 358 7760

سنگ آتش W013587760

مونتاژ صفحه نورد * ، 1/2 مهره کور ، 3/4 NPT
سنگ آتش W01-358-7286

سنگ آتش W01 358 7286

سنگ آتش W013587286

فقط دمبل لاستیکی
سنگ آتش W01-358-7914

سنگ آتش W01 358 7914
سنگ آتش W013587914

314
دمنده های با مقاومت بالا

حلقه های مهره آلومینیومی گردن آجدار (فاصله برابر) ،
پیچ ، مهره ، واشر 17/8
سنگ آتش W01-358-8003

سنگ آتش W01 358 8003

سنگ آتش W013588003

حلقه های مهره آلومینیومی گردنی آجدار (فاصله نابرابر) 17/8 b، n، w
سنگ آتش W01-358-8004

سنگ آتش W01 358 8004

سنگ آتش W013588004

فقط دمبل لاستیکی
سنگ آتش W01-358-7926

سنگ آتش W01 358 7926

سنگ آتش W013587926

ارتفاع مونتاژ (میلی متر)		360	320	280	240	200	160	120
حجم @ 7 BAR (سانتی متر مکعب)		38788	35273	31368	27154	22558	17629	8017
EFF Area @ 7 BAR (سانتی متر مربع)		772	890	984	1056	1123	1207	1290
نیروی kN	@ 3 BAR	21.55	25.42	28.40	30.78	33.01	35.55	09/38
	@ 4 BAR	29.90	35.13	39.00	90/41	63/44	47.98	39/51
	@ 5 BAR	73.73	10/44	94/48	52.50	55.85	60.10	29/64
	@ 6 BAR	46.24	53.57	59.32	63.61	67.62	72.74	77.75
	@ 7BAR	54.00	30/62	90/68	91/73	78.58	84.47	90.31

مشخصات دینامیکی در ارتفاع طراحی 330 میلی متر (فقط برای طراحی جداکننده Airmount لازم است)
پیمانه فشار (بار)	بار (KN)	نرخ بهار (kN / m)	فرکانس طبیعی هرتز
3	24.56	204	1.44
4	97/33	270	1.40
5	68/42	328	38/1
6	90/51	385	1.36
7	60.40	438	1.34

Contitech FT 960-34 RS UNF

Contitech 65893 ، Contitech FT 960-34 RS UNF
قابل مقایسه: Firestone W013587761، W01-358-7761، WO13587761، WO1-358-7761
FT 960-34 RS UNF ،

فنر هوا صنعتی نوع دمنده ،

نوع مارپیچ سه گانه ،

مساحت موثر 960 سانتی متر مربع ،

حداکثر سکته مغزی 34 سانتی متر ،

نصب پیچ گل میخ ،

انگشتر مهره شاهنشاهی
تولید کننده: سرزمین اصلی
حداکثر فشار تورم
120 psi
سلسله
RS
نوع دمنده
پیوند سه گانه
وزن
20.5 پوند

حداکثر قطر @ 100 PSIG (اینچ)
18.2
حداکثر ارتفاع (اینچ)
14.9
حداکثر سکته مغزی (اینچ)
10.4
حداقل ارتفاع قابل استفاده (اینچ)
4.5
نیروی 80PSI در 1 اینچ (پوند)
15،700
نیروی اعمال شده در 80 PSI در یک ضربه 3 اینچی (پوند)
14200
حداکثر رانش برای حداکثر ضربه @ 80PSI (پوند)
8740
سبک مرجع متقابل تعداد سبک با استحکام بالا
314
ماده
خط استاندارد 2 لایه

نوع اتصال فلنج جدول مقایسه مدل فنر هوا
GUOMAT NO	شماره Contitech	GUOMAT NO	شماره Contitech
FS22-3DICR	FS 22-3 DI CR	FS960-12RS	FS 960-12 RS
FS44-5DICR	FS 44-5 DI CR	FS1330-11RS	FS 1330-11 RS
FS76-7DICR	FS 76-7 DI CR	FS1710-12RS	FS 1710-12 RS
FS76-7DSCR	FS 76-7 DS CR	FS2870-16RS	FS 2870-16 RS
FS138-8DS	FS 138-8 DS	FS5450-16RS	FS 5450-16 RS
FS210-10DS	FS 210-10 DS	FD960-22RS	FD 960-22 RS
FS412-10DS	FS 412-10 DS	FD1120-30RI	FD 1120-30 RI
FS614-13DS	FS 614-13 DS	FD1330-25RS	FD 1330-25 RS
FS816-15DS	FS 816-15 DS	FD1710-25RS	FD 1710-25 RS
FD22-4DICR	FD 22-4 DI CR	FD1730-40RI	FD 1730-40 RI
FD44-10DICR	FD 44-10 DI CR	FD2380-24RS	FD 2380-24 RS
FD76-14DICR	FD 76-14 DI CR	FD2470-40RI	FD 2470-40 RI
FD76-14DSCR	FD 76-14 DS CR	FD2870-30RS	FD 2870-30 RS
FD138-18DS	FD 138-18 DS	FD5450-28RS	FD 5450-28 RS
FD209-21DS	FD 209-21 DS	FT960-34RS	FT 960-34 RS
FD210-22DS	FD 210-22 DS	FT1330-35RS	FT 1330-35 RS
FD412-18DS	FD 412-18 DS	FT1710-38RS	FT 1710-38 RS
FD614-26DS	FD 614-26 DS	FT2870-45RS	FT 2870-45 RS
FD816-30DS	FD 816-30 DS	FT5450-44RS	FT 5450-44 RS
FT22-6DICR	FT 22-6 DI CR
FT44-15DICR	FT 44-15 DI CR
FT76-20DICR	FT 76-20 DI CR
FT76-20DSCR	FT 76-20 DS CR
FT138-26DS	FT 138-26 DS
FT210-32DS	FT 210-32 DS
FT412-32DS	FT 412-32 DS
FT614-36DS	FT 614-36 DS
FT816-40DS	FT 816-40 DS
