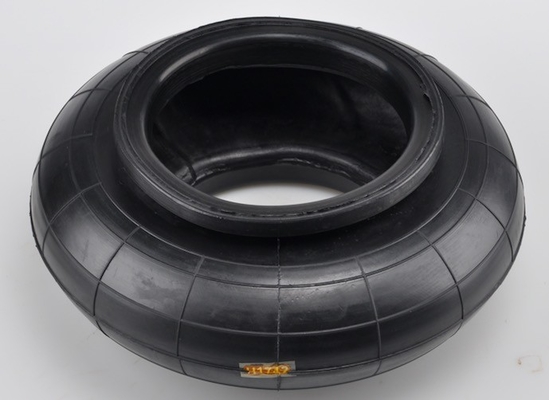

Vibracoustic V1B20 305mm Single Convolluted Spring Spring 230116-1

vibracoustic V1B20 Single Convoluted Air Spring Convoluted Rubber Bellows 230116-1 Max Dia.305 میلی متر

گوئومات 230116-1 فنر هوای یکپارچه صنعتی صنعتی مشخصات فنی

اطلاعات فنی 1 اطلاعات فنی
حداکثر ظرفیت بارگیری1 حداکثر ظرفیت بار(7 بار)
23.75 کیلو نیوتن
حداکثرفشار بالا 1 حداکثرفشار برای فرآیندهای بلند کردن
8.0 بار
حداکثر قطرحداکثر 1 قطر
305 میلی متر
فضای مورد نیاز 1 فضای مورد نیاز
335 میلی متر
ارتفاع حداکثر 1 حداکثرارتفاع
175 میلی متر
ارتفاع حداقل1 دقیقه.ارتفاع
55 میلی متر
وزن 1 وزن
1.03 کیلوگرم
سقوط نیرو تا حداقلارتفاع 1 بازگرداندن نیرو به حداقل ارتفاع

utآجیل / آجیل کور

طول آجیل: 25 میلی متر

صفحه جلد بالا شماره پیچ: 8 عدد

صفحه پوشش پایین شماره پیچ: 8 عدد

پیچ بالای صفحه (مهره) دندان: M10

فاصله مرکز پیچ صفحه پوشش بالا:

پیچ زیرین صفحه (مهره) دندان: M10

مرکز پیچ فاصله صفحه زیرین پوشش:

ole سوراخ گاز / ورودی هوا / اتصالات هوا

سوراخ گاز / ورودی هوا: G1 / 2

❸ صفحه جلد

قطر بالا: 172 میلی متر

قطر صفحه زیرین پوشش: 172 میلی متر

ellفلاش لاستیکی

بلوز لاستیکی قطر طبیعی: 150 میلی متر

بلوز لاستیکی ارتفاع طبیعی: 115 میلی متر

block بلوک سپر / بلوک بافر

بدون بلوک سپر

❻ Girdle Hoop / Girdle Ring

بدون Girdle Hoop

ترکیب عنصر فنر هوای پیچیده صنعتی جنبه های زیر را دارد

❶آجیل / آجیل کور- همچنین یک قسمت دائمی از مجموعه Cover Plate.جایگزینی برای سیستم نصب پیچ و مهره ارائه می دهد.در داخل صفحه آهن دارای نقص داخلی است

❷ سوراخ گاز / ورودی هوا / اتصالات هوا - معمولاً 1/4 NPT که ورودی هوا را به داخل بادگیر لاستیکی می رساند.

❸ صفحه پوشش- طراحی بادوام با دوام تر و بزرگترین کنترل کیفیت در کارخانه.اجازه می دهد 100 of از آزمایش نشت قبل از حمل و نقل.

❹بلوز لاستیکی- Air Bellows شامل چهار لایه از مواد است: یک لایه داخلی ، دو لایه بند ناف - پارچه های تقویت شده و یک روکش.ساخت لاستیک طبیعی - ویژگی های عملکردی 65F را فراهم می کند.

❺ بلوک سپر / بلوک بافر - لاستیک جامد یا دستگاه پلاستیکی مهندسی طراحی شده برای جلوگیری از آسیب عمده به وسیله نقلیه یا سیستم تعلیق در صورت از دست دادن ناگهانی فشار هوا در بهار.

❻ حلقه بند / حلقه حلقه - حلقه سیم پیچ شده برای ایجاد پایداری جانبی دمنده فنری از نوع پیچیده.

فنرهای هوایی GUOMAT می توانند حداقل دو برابر طول عمر داشته باشند ، همیشه به اندازه چهار برابر بیشتر از فنرهای فولادی!

• آنها تقریبا نیازی به نگهداری ندارند.
• عمر مفید لاستیک و لنت ترمز را افزایش دهید.
• بگذار هر چیزی را بکشی ؛حذف هزینه پذیرش گران.
• شکستگی سایر قطعات و تعمیر و نگهداری خودرو را تا حد زیادی کاهش دهید.
• بازگشت به شما در ضایعات ، کامیون و تریلر با سیستم تعلیق هوا با ارزش تر است.
• اجازه دهید تعادل بار کامل بین محورها انجام شود.به شما اجازه می دهد در یکی از بزرگترین محدودیت های قانونی فعالیت کنید.
• کاهش ناراحتی و خطر خستگی راننده ؛بهره وری ایمنی راننده و وفاداری را افزایش دهید
• برای بارگیری راحت ، هزینه مطالبات و بسته بندی بیمه گران را کاهش دهید.

رسم ازV1B20 ارتعاشی:
