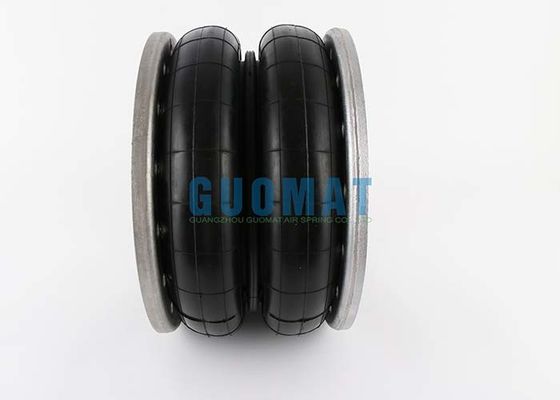

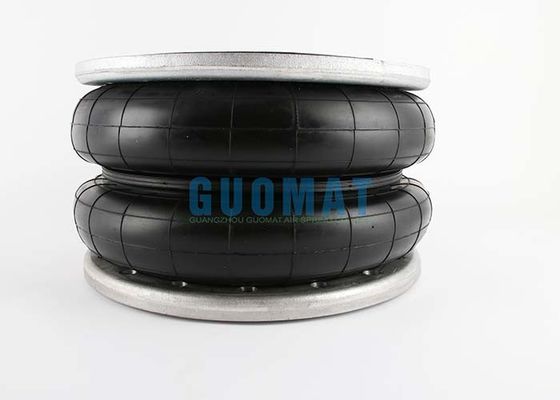

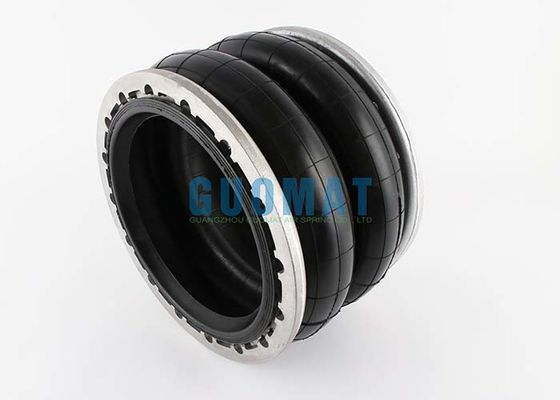

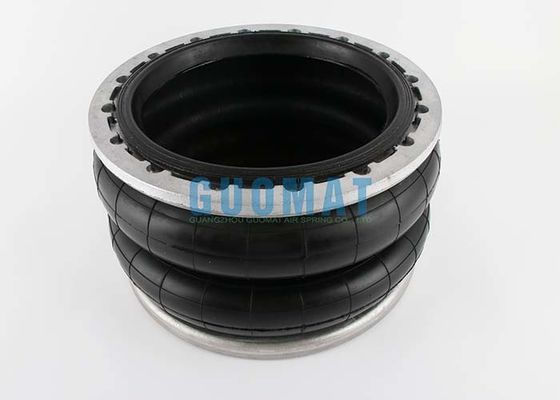

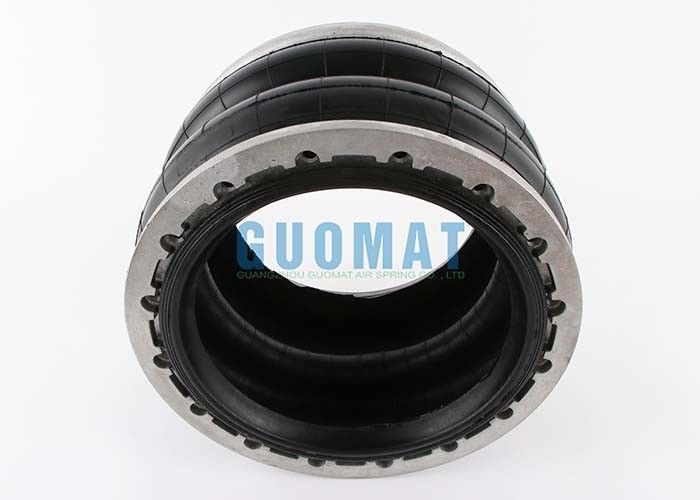

W01-M58-6978 بهار هوای صنعتی GUOMAT 2B6978 با 0.7 Mpa Max Dia 707mm

جزئیات محصول:

Place of Origin:	China
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
Model Number:	2B6978

پرداخت:

مقدار حداقل تعداد سفارش:	قابل توافق
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T / T ، Western Union ، پی پال یا دیگران
قابلیت ارائه:	در هفته 1000PCs

مخاطب

توضیحات محصول جزئیات

مواد:	آلیاژ آلومینیوم و لاستیک	Firestone:	W01-M58-6978
ضمانتنامه:	12 ماه	وزن خالص:	17.5 کیلو گرم
نام دیگر:	مقره هوا بهار صنعت	توانایی فشار:	0.2-0.8 M Pa
وزن ناخالص:	19.5 کیلو گرم	حلقه فلنج:	با یا بدون
روش اتصال:	اتصال فلنج	اندازه حلقه فلنج:	638 میلی متر
DIR CIRCLE BIA:	596 میلی متر
برجسته کردن:	فنر یاور هوا , قطعات تعلیق هوا

W01-M58-6978 Firestone Industrial Air Spring GUOMAT 2B6978 با 0.7 مگاپاسکال حداکثر دیا 707 میلی متر

مشخصات فنر هوای پیچ خورده سه گانه صنعتی

توضیحات مجلس

شرح
دستور مونتاژ شماره
سبک 215
حلقه های مهره آلومینیومی گردن آجدار (با فاصله برابر) ، پیچ و مهره 45 میلی متر ، مهره ، واشر
W01-M58-6978؛ W01 M58 6978؛ W01M586978؛

دو تا دم
فقط دمبل لاستیکی
W01-358-7912؛ W01 358 7912؛ W013587912

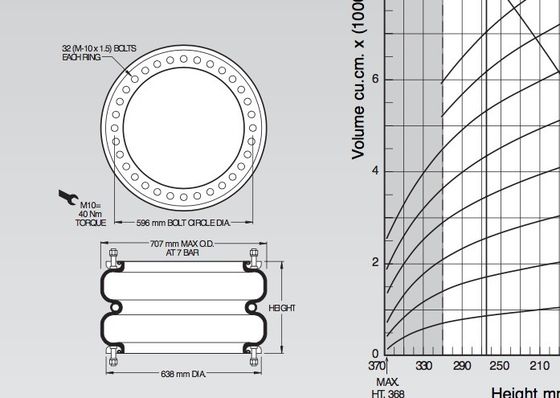

شماره قطعه سازنده	شرح کوتاه W01-M58-6978 ، W01M586978 ، WO1-M58-6978 ، WO1M586978	حلقه مهره نوع	4
حداکثر قطر @ 7 بار (میلی متر)	707	کمرنگ # C (قطر دایره پیچ و مهره میلی متر)	597
حداکثر ارتفاع (میلی متر)	84	# پیچ و مهره (هر حلقه)	32
حداکثر سکته مغزی (میلی متر)	284	ارتفاع طراحی (میلی متر)	381
حداقل ارتفاع قابل استفاده (میلی متر)	368	3 نوار (kN)	78.5
25 میلی متر (کیلو نیوتن)	174.6	5 نوار (کیلو نیوتن)	132.9
50٪ حداکثر سکته مغزی (kN)	150	7 بار (کیلو نیوتن)	187.9
حداکثر سکته مغزی (kN)	106.5	فرکانس طبیعی (5 bar) (fn (هرتز)	1.2
تکنیگرام قابل اجرا؟	113	7 هرتز	97
مواد	2-لایه ، سیم با مقاومت بالا	13 هرتز	99.3
		25 هرتز	99.8

چرا به جای سیلندرهای هوا یا هیدرولیک از محرک های ایرستروک استفاده کنیم؟
کم هزینه
به طور کلی ، هزینه اولیه نصف یا کمتر از یک سیلندر پنوماتیک یا هیدرولیکی معمولی با همان ظرفیت نیرو است.در اندازه های بزرگتر ، این مزیت هزینه اولیه چندین برابر بیشتر است.
دامنه گسترده
قطر محرک های ضربه آزاد از 85 میلی متر تا 940 میلی متر است.ظرفیت تا 450 کیلو نیوتن را تحمل کنید.سکته های مغزی تا 355 میلی متر.
با دوام
محرک ضربه خالی یکی دیگر از کاربردهای فنرهای اثبات شده Airide Firestone در سیستم تعلیق کامیون و اتوبوس است.طول عمر و دوام لازم برای استفاده از میلیون ها کیلومتر سیستم تعلیق سنگین در شرایط سخت محیطی نیز از عوامل مهم در طراحی ماشین هستند.

نوع اتصال فلنج جدول مقایسه مدل فنر هوا
GUOMAT NO	شماره Contitech	GUOMAT NO	شماره Contitech
FS22-3DICR	FS 22-3 DI CR	FS960-12RS	FS 960-12 RS
FS44-5DICR	FS 44-5 DI CR	FS1330-11RS	FS 1330-11 RS
FS76-7DICR	FS 76-7 DI CR	FS1710-12RS	FS 1710-12 RS
FS76-7DSCR	FS 76-7 DS CR	FS2870-16RS	FS 2870-16 RS
FS138-8DS	FS 138-8 DS	FS5450-16RS	FS 5450-16 RS
FS210-10DS	FS 210-10 DS	FD960-22RS	FD 960-22 RS
FS412-10DS	FS 412-10 DS	FD1120-30RI	FD 1120-30 RI
FS614-13DS	FS 614-13 DS	FD1330-25RS	FD 1330-25 RS
FS816-15DS	FS 816-15 DS	FD1710-25RS	FD 1710-25 RS
FD22-4DICR	FD 22-4 DI CR	FD1730-40RI	FD 1730-40 RI
FD44-10DICR	FD 44-10 DI CR	FD2380-24RS	FD 2380-24 RS
FD76-14DICR	FD 76-14 DI CR	FD2470-40RI	FD 2470-40 RI
FD76-14DSCR	FD 76-14 DS CR	FD2870-30RS	FD 2870-30 RS
FD138-18DS	FD 138-18 DS	FD5450-28RS	FD 5450-28 RS
FD209-21DS	FD 209-21 DS	FT960-34RS	FT 960-34 RS
FD210-22DS	FD 210-22 DS	FT1330-35RS	FT 1330-35 RS
FD412-18DS	FD 412-18 DS	FT1710-38RS	FT 1710-38 RS
FD614-26DS	FD 614-26 DS	FT2870-45RS	FT 2870-45 RS
FD816-30DS	FD 816-30 DS	FT5450-44RS	FT 5450-44 RS
FT22-6DICR	FT 22-6 DI CR
FT44-15DICR	FT 44-15 DI CR
FT76-20DICR	FT 76-20 DI CR
FT76-20DSCR	FT 76-20 DS CR
FT138-26DS	FT 138-26 DS
FT210-32DS	FT 210-32 DS
FT412-32DS	FT 412-32 DS
FT614-36DS	FT 614-36 DS
FT816-40DS	FT 816-40 DS
