FD 40-10 ConTetich لاستیک لوله های هواپیمایی عرضه کنندگان G1/8 کیسه های صنعتی پر از گاز

جزئیات محصول:

محل منبع:	گوانگژو ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
شماره مدل:	2B4060

پرداخت:

مقدار حداقل تعداد سفارش:	5 عدد
قیمت:	USD59.9-69.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C ، T/T ، Western Union یا دیگران
قابلیت ارائه:	1000 قطعه در هفته

مخاطب

توضیحات محصول جزئیات

سبک:	فنر هوای پیچ خورده تکی	مادی:	لاستیک و فولاد
ضمانت:	1 سال	پیچش:	1
نام محصول:	بهار هوا ، کیسه هوا ، بادکنک هوا ، زنگ های هوا	بعد:	OEM / اندازه استاندارد
عمل:	گاز پر از گاز	کیفیت:	100 ٪ آزمایش شده است
برجسته کردن:	فنر هوای صنعتی G1/8,تامین کنندگان دمنده های هوای لاستیکی,کیسه های فنر هوای پر از گاز , rubber air bellows suppliers , gas-filled air spring bags

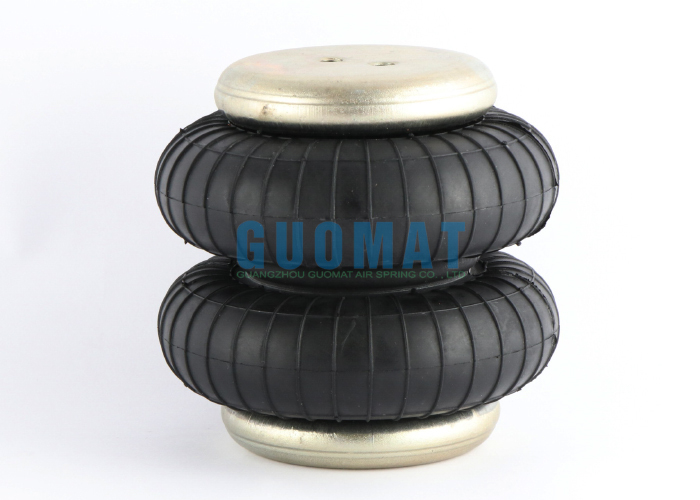

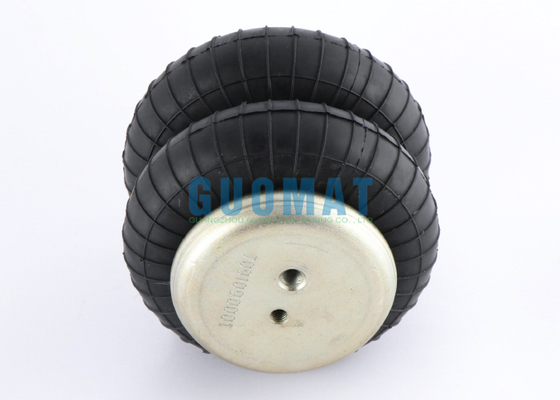

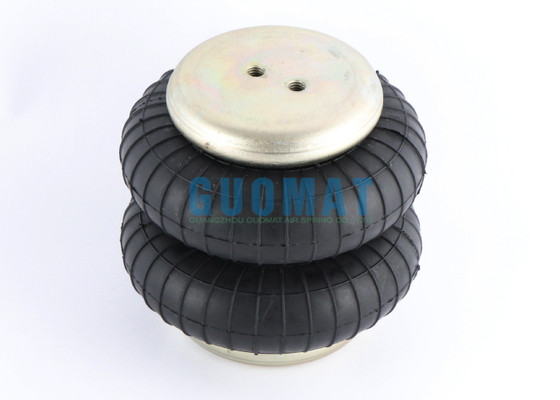

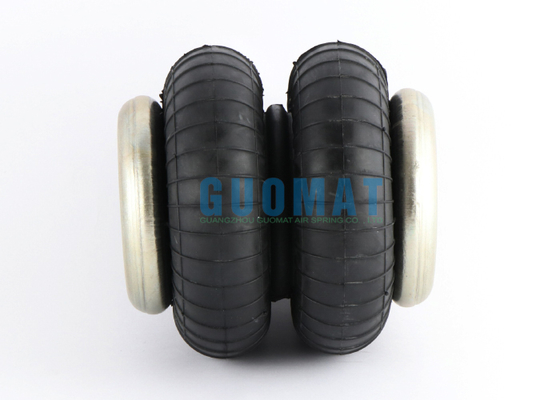

تامین کنندگان بالشتک های بادی لاستیکی ConTetich FD 40-10 G1/8 کیسه های فنر بادی صنعتی پر از گاز

ویژگی های محصول

ویژگی	مقدار
سبک	فنر بادی تک حلقه ای
جنس	لاستیک و فولاد
گارانتی	1 سال
حلقه ها	1
نام محصول	فنر بادی، کیسه هوا، بالون هوا، بالشتک بادی
ابعاد	اندازه OEM/استاندارد
عملکرد	پر از گاز
کیفیت	100% تست شده

جزئیات محصول

نام تجاری:GUOMAT

شماره قطعه سازنده:2B4060

گارانتی سازنده:12 ماه

جنس:لاستیک+فولاد

رنگ:مشکی

محل تولید:گوانگژو، چین

گواهینامه:ISO/TS16949:2009

بسته بندی:بسته بندی خنثی

کیفیت:با کیفیت بالا

شماره های مرجع متقابل

ContiTech:FD40-10
ContiTech:FD 40-10
ContiTech:FD 40-10 Cl G1/8
ContiTech:FD 40-10 C1 2682 001000
ContiTech:FD 40-10 Cl G1/8 M8
ContiTech:FD 40-10 1/8 M8
ContiTech Bellow:FD 40-10/FD 40 10/FD4010
Festo:EB-145-100/EB 145 100/EB145100

داده های فنی

ارتفاع طبیعی: 145 میلی متر
قطر بیرونی طبیعی بالشتک های لاستیکی: 125 میلی متر
قطر صفحه پوشش: 90 میلی متر
سوراخ هوا: G1/8
سوراخ رزوه ای: M81.25
فاصله مرکزی بین سوراخ های رزوه ای و سوراخ های هوا: 20 میلی متر
فاصله مرکزی بین سوراخ های رزوه ای: 20 میلی متر

انواع فنر بادی

نوع تک حلقه ای	نوع دو حلقه ای	نوع سه حلقه ای
FS 40-6 CI	FD 40-10 CI	FT 330-29 CI
FS 50-5 CI	FD 70-13 CI	FT 430-32 CI
FS 70-7 CI	FD 110-15 CI	FT 530-32 CI
FS 100-10 CI	FD 120-17 CI	FT 530-35 CI
FS 120-9 CI	FD 120-20 CI	FT 960-34 CI
FS 120-10 CI	FD 200-19 CI	FT 1330-35 CI
FS 120-12 CI	FD 200-22 CI
FS 200-10 CI	FD 200-25 CI
FS 330-11 CI	FD 330-22 CI
FS 330-14 CI	FD 330-30 CI
FS 530-11 CI	FD 530-22 CI
FS 530-14 CI	FD 530-30 CI
FS 960-12 CI	FD 530-35 CI
FS 1330-11 CI	FD 960-22 CI
	FD 1330-25 CI

مشخصات رزوه رابط مشترک

نام رزوه	نوع رزوه	نام استاندارد	هدف اصلی	ابعاد	گام	روش آب بندی	یادداشت ها و احتیاط ها
G1/2	رزوه لوله بریتانیایی	BSPP (موازی)	ورودی/خروجی هوا	20.955 میلی متر	1.814 میلی متر	اورینگ یا واشر (آب بندی سطحی)	یکی از رایج ترین پورت ها برای اتصالات پنوماتیک. به یک کانکتور سریع رهاسازی G1/2 یا پنوماتیک نیاز دارد.
G1/4	رزوه لوله بریتانیایی	BSPP (موازی)	ورودی/خروجی هوا	13.157 میلی متر	1.337 میلی متر	اورینگ یا واشر (آب بندی سطحی)	معمولاً برای سنسورهای فشار، گیج ها یا خطوط کوچکتر استفاده می شود. به یک کانکتور G1/4 نیاز دارد
3/8UNC	رزوه متحد	UNC (درشت)	نصب/بستن	9.525 میلی متر	1.058 میلی متر	برای آب بندی نیست (بستن مکانیکی)	این یک پورت هوا نیست! این یک سوراخ نصب برای پیچ ها برای محکم کردن فنر یا اتصال اتصالات است. از پیچ 3/8" UNC استفاده کنید.
M8	رزوه متریک	ISO متریک (درشت استاندارد)	نصب/بستن	8.0 میلی متر	1.25 میلی متر	برای آب بندی نیست (بستن مکانیکی)	این یک پورت هوا نیست! برای پیچ کردن استفاده می شود. رایج در ماشین آلات اروپایی و آسیایی. از پیچ M8 استفاده کنید. درجه را بررسی کنید (به عنوان مثال، 8.8، 10.9).
M10	رزوه متریک	ISO متریک (درشت استاندارد)	نصب/بستن	10.0 میلی متر	1.5 میلی متر	برای آب بندی نیست (بستن مکانیکی)	این یک پورت هوا نیست! یک سوراخ نصب بزرگتر برای کاربردهای بار بالاتر. از پیچ M10 استفاده کنید. درجه را بررسی کنید (به عنوان مثال، 8.8، 10.9).
