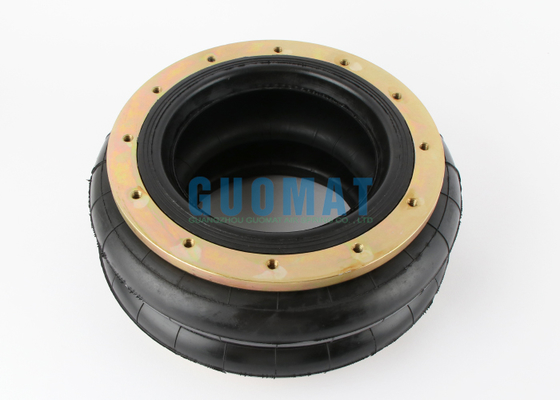

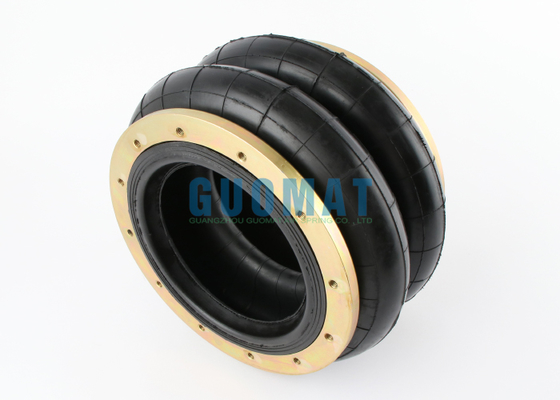

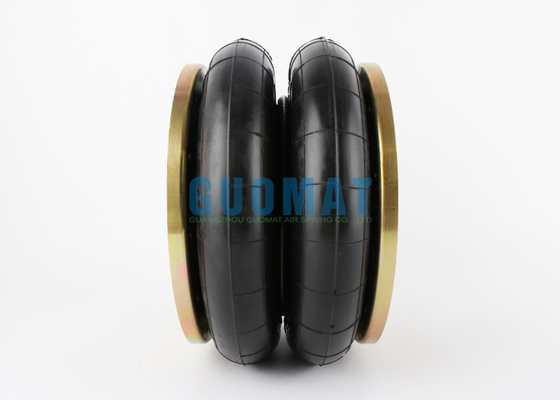

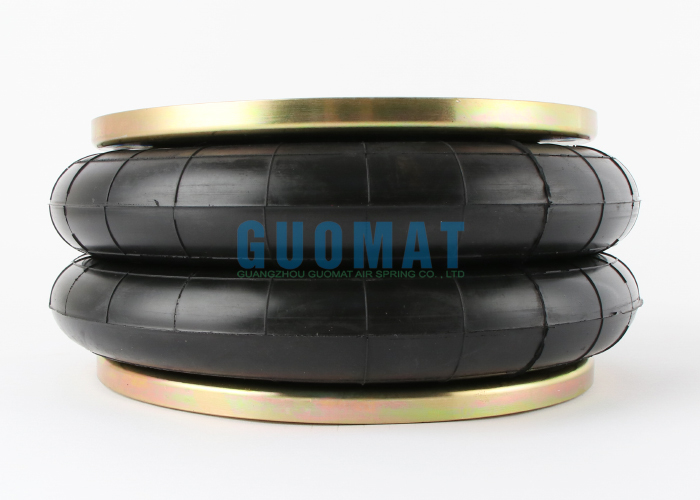

2H250180 فنر بادی دوتایی جایگزین 90587/245 مدل محرک های پنوماتیکی

جزئیات محصول:

Place of Origin:	GuangDong, China
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949:2009
Model Number:	2H250180

پرداخت:

Minimum Order Quantity:	6pcs
قیمت:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

مخاطب

توضیحات محصول جزئیات

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
برجسته کردن:	فنر بادی دوبل پیچ,فنر هوای صنعتی با گارانتی,قطعه ی جایگزینی دستگاه های الکتروموتوری , Industrial Air Spring with warranty , Pneumatic Actuators replacement part

2H250180 فنر هوای پیچیده دوتایی جایگزین 90587/245 مدل محرک های پنوماتیکی

ویژگی های محصول

ویژگی	مقدار
جنس	لاستیک آکاردئونی و حلقه فلنج فولادی
گارانتی	1 سال گارانتی
عملکرد	کاهش ضربه
کیفیت	100٪ تست شده
کد مدل	245
نوع	فنر هوای فلنج
شماره کد	93740/90587
پیچ ها	M 8 x 1.25

توضیحات محصول

نام تجاری: GUOMAT

فنر هوای GUOMAT: 2H250180
GUOMAT Bellows NO.: 2B250
GUOMAT NO.: 2H250180 refer to 90587
Cross No.: 93740 P-irelli Air Spring

مشخصات محرک پنوماتیکی

مدل: 245
نوع: F1
کد دمای بالا: 90587
PCD: 145mm
حداکثر OD: 270mm
حداکثر ارتفاع: 310mm
حداقل ارتفاع: 85mm
سفتی: 18.4 daN/mm
اتصال: اتصال فلنج حلقه مهره ای

داده های فنی 2H250180

قطر موثر: 185mm
ارتفاع فشرده: 84mm
حداکثر ارتفاع: 206mm
ارتفاع طبیعی: 180mm
کورس: 122mm
قطر صفحه پوشش بالایی: 183mm
حداکثر قطر بیرونی آکاردئون لاستیکی: 270mm (0.7Mpa)
فاصله مرکز پیچ ها: 145mm
تعداد پیچ ها: 8pcs-M10

ظرفیت حمل

نصب (mm)	0.2 مگاپاسکال	0.3 مگاپاسکال	0.4 مگاپاسکال	0.5 مگاپاسکال	0.6 مگاپاسکال	0.7 مگاپاسکال	0.8 مگاپاسکال	حجم در 0.7 مگاپاسکال (dm3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

سفتی و فرکانس در ارتفاع طراحی

پارامتر	0.2 مگاپاسکال	0.3 مگاپاسکال	0.4 مگاپاسکال	0.5 مگاپاسکال	0.6 مگاپاسکال	0.7 مگاپاسکال	0.8 مگاپاسکال
سفتی عمودی (Kg/cm)	101	120	150	184	212	231	257
فرکانس طبیعی (HZ)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

به عنوان تعلیق - نوع پیچیده دوتایی اعمال می شود

مدل	شماره استاندارد	شماره دمای بالا	اتصال	حداکثر OD میلی متر	حداقل H میلی متر	حداکثر H میلی متر	H استاتیک میلی متر	مساحت موثر سانتی متر مربع	سفتی daN/mm
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 BR	89457	-	F2	380	80	290	180	680	33.9
21A BR	97300	-	F2	435	85	315	190	785	33.7
21B BR	92154	-	F2	440	85	385	200	850	38
28 BR	92527	-	F2	445	80	310	185	1015	78.6
28 B	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
