W01-358-7001 فایر استون Bellow Air Spring Style 16 تک پیچ و تاب تعلیق هوایی

جزئیات محصول:

محل منبع:	گوانگدونگ ، چین
نام تجاری:	GUOMAT
گواهی:	ISO/TS16949, ISO9001
شماره مدل:	1B7001

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	$49.9-$59.9/PC
جزئیات بسته بندی:	جعبه کارتن قوی یا به عنوان نیاز مشتری
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، Western Union
قابلیت ارائه:	1000 قطعه در هفته

مخاطب

توضیحات محصول جزئیات

علامت تجاری:	GUOMAT	کیفیت:	100% تست شده
هدف:	کاهش شوک	سرویس پس از فروش:	12 ماه
سنگ آتشین:	W01-358-7001	ورودی هوا:	1/4 NPT
نوع:	نوع پیچیده تکی	نام دیگر:	بهار هوا ، کیسه های هوا ، هوا زیر
برجسته کردن:	فایر استون (Firestone) , بهار هوایی تک پیچ,تعليق هواپيمايي صنعتي,مدل 16 بهار هواي با گارانتي , Style 16 air spring with warranty

W01-358-7001 Firestone Bellow Air Spring Style 16 سیستم تعلیق بادی تک کانولوتد

مشخصات محصول

علامت تجاری	GUOMAT
کیفیت	100% تست شده
هدف	کاهش ضربه
خدمات پس از فروش	12 ماه
Firestone	W01-358-7001
ورودی هوا	1/4 NPT
نوع	نوع تک کانولوتد
نام دیگر	فنر هوا، کیسه هوا، دمنده هوا

جزئیات محصول

نام محصول	فنر هوای صنعتی
گارانتی	1 سال
محل تولید	GuangDong چین
نام تجاری	GUOMAT
گواهینامه	ISO/TS16949:2009
شماره مدل	1B7001
شرایط	نو
نام دیگر	فنر هوای لاستیکی کانولوتد

شماره های OEM

شماره قطعه FIRESTONE: W01-358-7001
شماره قطعه FIRESTONE: W01 358 7001
شماره قطعه FIRESTONE: W013587001
شماره قطعه FIRESTONE: WO1-358-7001
شماره قطعه FIRESTONE: WO1 358 7001
شماره قطعه FIRESTONE: WO13587001
شماره سبک FIRESTONE: 16

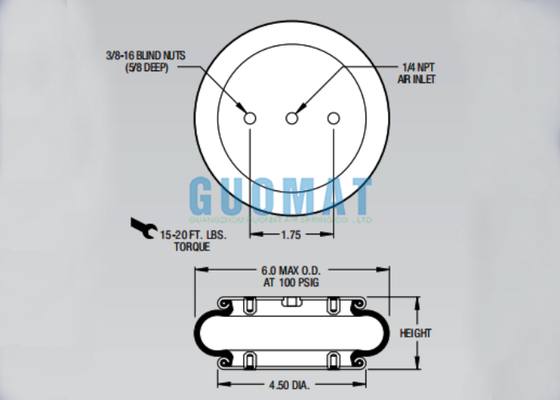

داده های فنی

حداکثر کورس: 2.6 اینچ / 41 میلی متر

حداکثر بار: 1720 psi / 6.93 kN

حداکثر قطر: 6.0 اینچ / 152 میلی متر

حداکثر ارتفاع: 3.5 اینچ / 89 میلی متر

حداقل ارتفاع: 1.9 اینچ / 48 میلی متر

حداکثر ارتفاع عملیاتی توصیه شده: 3.3 اینچ / 84 میلی متر

صفحه قطر: 4.5 اینچ / 114 میلی متر

رزوه نصب: 2x3/8-16 UNC

ورودی هوا: 1/4 NPT

محدوده دما: -40°C / +70°C

مدل های سازگار

شماره Firestone	شرح
W01-358-7001	مهره های کور، 1/4 NPT
W01-358-6996	مهره های کور، 3/4 NPT
W01-358-0017	حلقه های مهره آلومینیومی سر سوکت (پیچ، مهره، واشر شامل نمی شود - از پیچ های 1/4 کلاهک استفاده کنید)
W01-358-0286	صفحه بالایی 3/4 NPT (فقط)، صفحه پایینی مهره های کور
W01-358-0010	فقط دمنده های لاستیکی

نصب و احتیاط ها

مراحل نصب:

بازرسی قبل از نصب
- محصول را از نظر آسیب حمل و نقل (مانند ترک، تغییر شکل، خراش و غیره) بررسی کنید.
- اطمینان حاصل کنید که ناحیه نصب تمیز، صاف و عاری از روغن، زنگ زدگی یا اشیاء تیز است.
- بررسی کنید که بست های ارائه شده الزامات تجهیزات را برآورده می کنند.
موقعیت نصب صحیح
- جهت نصب فنر هوا و جهت شیر را تأیید کنید.
- اطمینان حاصل کنید که کیسه هوا پیچ خورده یا بیش از حد کشیده نشده است.
سفت کردن و آب بندی
- از آچار گشتاور برای سفت کردن پیچ ها تا مقدار گشتاور مشخص شده استفاده کنید.
- اطمینان حاصل کنید که واشر آب بندی دست نخورده و به طور مساوی برای اتصالات فلنج توزیع شده است.
- از اتصالات لوله هوا اختصاصی با گیره استفاده کنید.
تورم و راه اندازی
- قبل از اتصال منبع هوا، تأیید کنید که فشار سیستم الزامات را برآورده می کند.
- به آرامی باد کنید و انبساط یکنواخت را مشاهده کنید.
- فشار هوا را تنظیم کنید تا تعادل بار را تضمین کنید.
تست پس از نصب
- دستگاه را بدون بار اجرا کنید تا عملکرد صحیح را بررسی کنید.
- تست بار را برای تأیید جذب ضربه و پایداری انجام دهید.

یادداشت های کلیدی

⚠ هشدار ایمنی:

بار را روی کیسه هوای باد نشده اعمال نکنید
فشار تورم نباید از حداکثر فشار عملیاتی تجاوز کند
اطمینان حاصل کنید که دستگاه در طول تعمیر و نگهداری خاموش شده و فشار باقی مانده را آزاد می کند.

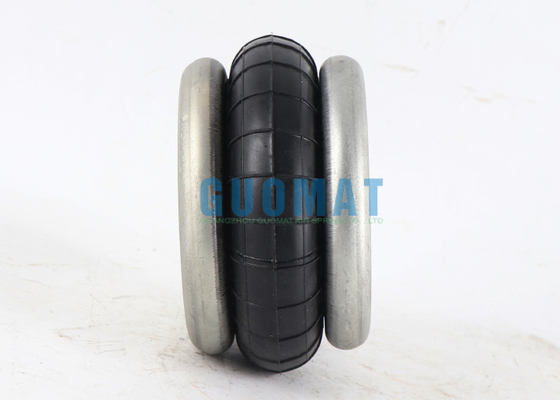

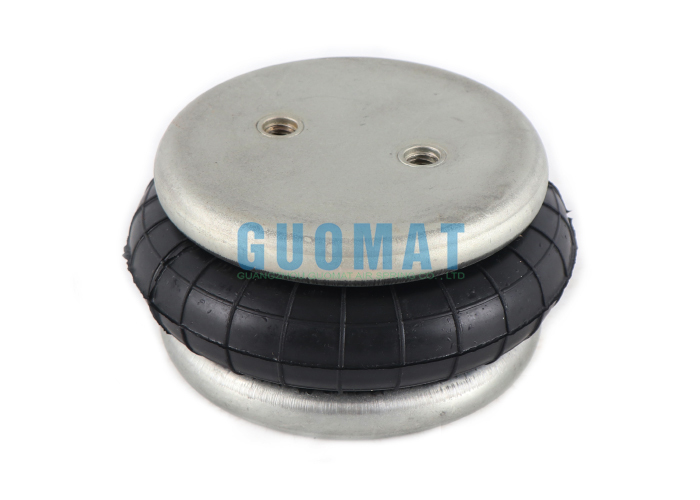

تصاویر محصول
