کیسه های هوای نوع سه گانه پیچیده 10X3 اینچی FT210-32 DS Contitech Flange Rubber Air Actuator
توضیحات محصول
برند: GUOMAT
شماره مدل: 3B10X3T
شماره بلوز: 10 اینچ x 3
شماره مرجع متقابل:
شماره قطعه ContiTech: FT210-32
شماره قطعه ContiTech: FT 210-32
شماره قطعه ContiTech: FT210-32 DS
شماره قطعه ContiTech: FT 210-32 DS
شماره قطعه ContiTech: FT210-32 DS G1/2
شماره قطعه ContiTech: FT 210-32 DS G1/2
شماره قطعه ContiTech: FT210-32 DS G1/2 M8
شماره قطعه ContiTech: FT 210-32 DS G1/2 M8
شماره قطعه Firestone: W01R584059
شماره قطعه Firestone: W01 R58 4059
شماره قطعه Firestone: W01-R58-4059
شماره قطعه Firestone: WO1R584059
شماره قطعه Firestone: WO1 R58 4059
شماره قطعه Firestone: WO1-R58-4059
شماره قطعه Dunlop: SP1539
شماره قطعه Norgren: M/31103
شماره قطعه Norgren: M 31103
شماره قطعه Norgren: M31103
داده های فنی بلوز هوای 10 اینچ x 3
ارتفاع طراحی: 322 میلی متر
قطر موثر: 200 میلی متر
ارتفاع فشرده: 118 میلی متر
حداکثر ارتفاع: 400 میلی متر
حداکثر کورس: 282 میلی متر
حداکثر قطر بیرونی بلوز لاستیکی: 270 میلی متر
صفحه پوشش: 210 میلی متر
سوراخ گاز: G1/2
پیچ/میخ: M10
محیط کار: آب، هوا
فشار کاری: ≤0.7 مگاپاسکال
فشار ترکیدگی: ≥1.6 مگاپاسکال
چرخه استقامت: ≥106
دما: -35℃-+60℃
کاربرد پنوماتیک – مقادیر مشخصه استاتیک
نیرو F (kN)
| فشار p |
بار |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.v(l) |
| ارتفاع H (mm) |
350 |
5.62 |
7.66 |
9.75 |
11.8 |
14 |
16.3 |
11 |
| 300 |
7.1 |
9.56 |
12 |
14.5 |
17.1 |
19.8 |
9.5 |
| 250 |
8.62 |
11.6 |
14.6 |
17.6 |
20.7 |
24 |
8.2 |
| 200 |
10.3 |
13.8 |
17.3 |
20.8 |
14.4 |
28.3 |
6.6 |
| 150 |
12.1 |
16.1 |
20.1 |
24.2 |
28.3 |
32.6 |
4.7 |

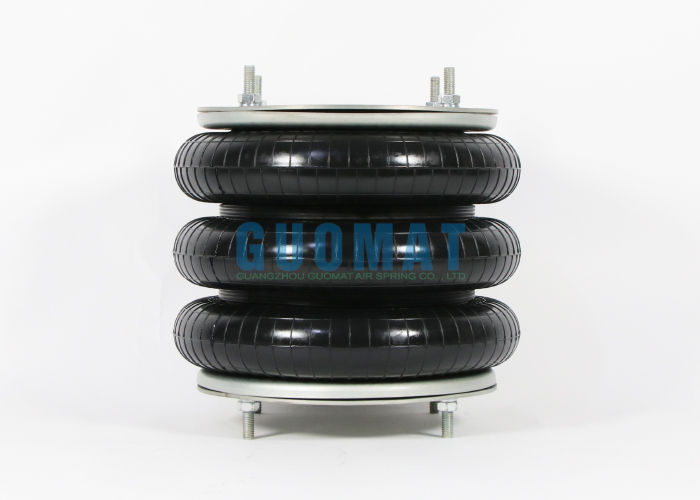

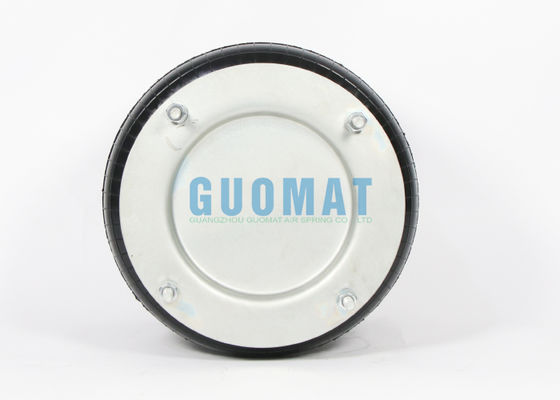

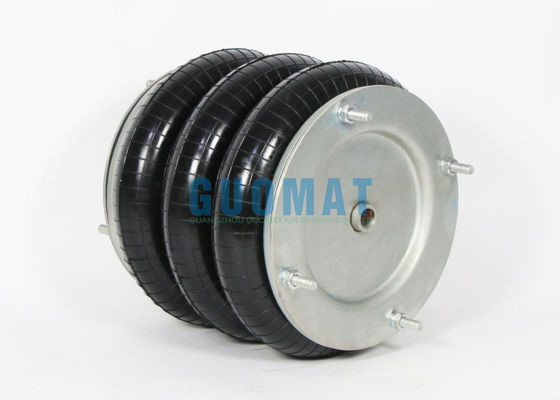

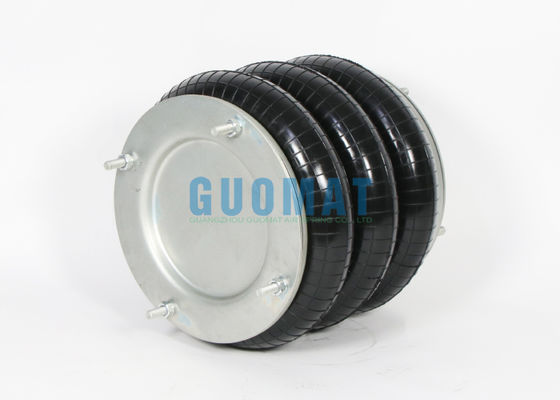

تصاویر محصول
