FD 614-26 Contitech فنر بادی فلنجی 14"1/2x2 لاستیکی برای دستگاه ساخت کارتن
اطلاعات محصول
برند: GUOMAT
نام کالا: فنر بادی دوتایی GUOMAT
مدل: 14.5X2
گارانتی: 1 سال
جنس: لاستیک + آلومینیوم
Firestone: W01R584064
Contitech: FD 614-26 DS
Norgren: M/31142
Dunlop: SP1556
MOQ: 6 عدد
بسته بندی: بسته بندی کارتن
شماره های OEM
| Firestone |
W01-R58-4064,W01 R58 4064,W01R584064 |
| Contitech |
FD 614-26,FD614-26,FD 614-26 DS |
| Norgren |
M/31142,M 31142,M 31142 |
| Dunlop |
SP1556,SP 1556 |
| Dunlop |
14.5x2,14 1/2x2,14''1/2x2 |
داده های فنی
ارتفاع طراحی: 250 میلی متر
حداکثر ارتفاع: 340 میلی متر
حداقل ارتفاع: 75 میلی متر
قطر پوشش: 310 میلی متر
رزوه پیچ: M10
فاصله مرکز تا مرکز رزوه پیچ: 282.5 میلی متر
حداکثر قطر بیرونی: 400 میلی متر
فنر های بادی فلنجی در دستگاه ساخت کارتن استفاده می شوند
1. سناریوهای اصلی کاربرد
(1) واحد برش قالب
عملکرد: ضربه و لرزش شدید هنگام برش قالب کارتن ایجاد می شود.
کاربرد: فنرهای بادی فلنجی در زیر قالب برش نصب می شوند تا به عنوان یک عنصر بافر، نیروی ضربه را جذب کنند، لرزش تجهیزات را کاهش دهند و از ابزارها و یاتاقان های دقیق محافظت کنند.
مزایا: در مقایسه با فنرهای فلزی، میرایی فنرهای بادی قابل تنظیم است و می تواند نیازهای برش قالب مقواهای با ضخامت های مختلف را برآورده کند.
(2) سیستم تغذیه و انتقال
عملکرد: هنگام تغذیه کاغذ با سرعت بالا، لازم است مقوا به آرامی منتقل شود تا از گیر کردن یا عدم تراز جلوگیری شود.
کاربرد: فنرهای بادی فلنجی برای پشتیبانی از تسمه نقاله یا براکت های غلتکی استفاده می شوند، ارتفاع را از طریق فشار هوا تنظیم می کنند، تلرانس های مکانیکی را جبران می کنند و از انتقال روان مقوا اطمینان حاصل می کنند.
مزایا: پاسخ دینامیکی سریع و کاهش انحراف مقوا ناشی از لرزش.
(3) واحد تا زدن و چسباندن
عملکرد: مکانیسم تا زدن باید فشار را به دقت کنترل کند تا از خرد شدن مقوا جلوگیری شود.
کاربرد: فنرهای بادی نیروی پشتیبانی قابل کنترل را فراهم می کنند، فشار بازوی تا زدن را متعادل می کنند و با ضخامت های مختلف مقوا (مانند کاغذ راه راه یا مقوا) سازگار می شوند.
مزایا: فشار هوای قابل تنظیم برای جلوگیری از آسیب ناشی از فشار بیش از حد به مواد.
(4) انباشته کننده
عملکرد: کارتن های تمام شده باید هنگام انباشته شدن به آرامی پایین آورده شوند و ضد ضربه باشند.
کاربرد: فنرهای بادی فلنجی در زیر سکوی انباشته کننده نصب می شوند تا ضربه ناشی از افتادن کارتن ها را جذب کنند، صدا و خستگی ساختاری را کاهش دهند.
مزایا: افزایش عمر تجهیزات و کاهش هزینه های نگهداری.
2. مزایای فنرهای بادی فلنجی
کنترل دقیق ارتفاع: از طریق تنظیم فشار هوا، می تواند با ضخامت های مختلف مقوا یا الزامات فرآیند سازگار شود.
جذب ضربه و کاهش صدا: لرزش را در حین کار با سرعت بالا کاهش می دهد و پایداری تجهیزات را بهبود می بخشد (به ویژه برای دستگاه های برش قالب با دقت بالا مهم است).
عمر طولانی: بدون مشکلات خستگی فلز، مقاومت در برابر سایش و خوردگی، مناسب برای محیط های مرطوب یا پر از گرد و غبار در کارخانه های کارتن.
نگهداری آسان: طراحی مدولار، تعویض آسان و کاهش زمان خرابی.
3. توصیه های انتخاب
الزامات بار: ظرفیت بار فنر را با توجه به بار استاتیک/دینامیکی قسمت پشتیبانی (وزن مقوا + نیروی اینرسی مکانیکی باید در نظر گرفته شود) انتخاب کنید.
فضای نصب: طراحی فلنج برای فضای فشرده مناسب است و فاصله سوراخ پیچ و کورس باید برای مطابقت با ساختار تجهیزات تأیید شود.
سازگاری با محیط زیست: اگر محیط پر از گرد و غبار است، توصیه می شود یک مدل پوشش گرد و غبار (مانند محافظ لاستیکی) را انتخاب کنید.
4. موارد نمونه
خط تولید مقوای راه راه: از فنرهای بادی در دستگاه های برش قالب و انباشته کننده ها برای کاهش تأثیر لرزش بر دقت ثبت چاپ استفاده کنید.
دستگاه برش قالب: از فنرهای بادی فلنجی برای پشتیبانی از پلت فرم ابزار برای بهبود ثبات برش استفاده کنید.

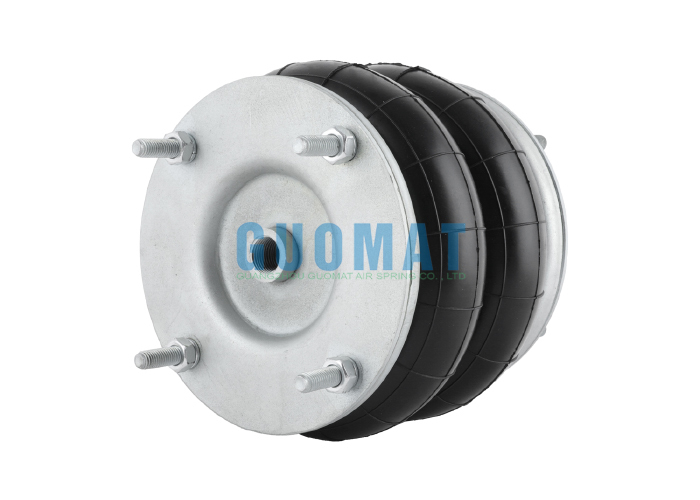

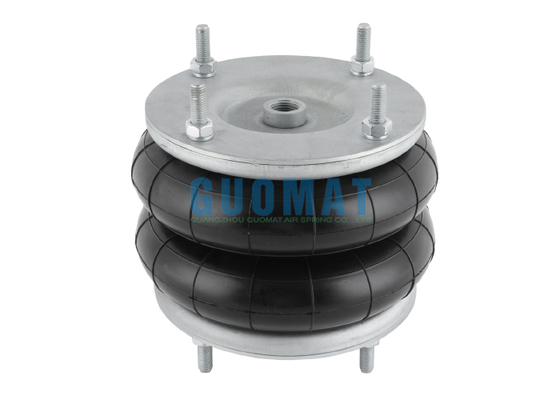

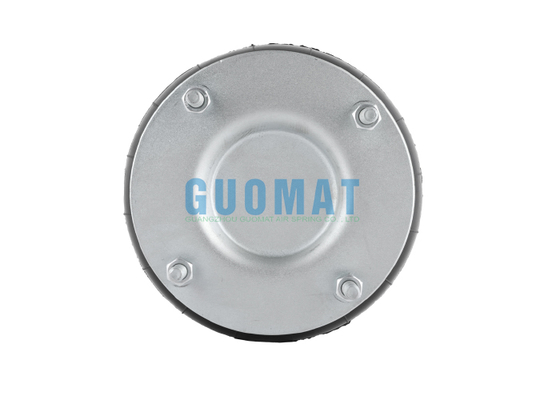

تصویر برای فنر بادی فلنجی 14.5X2
