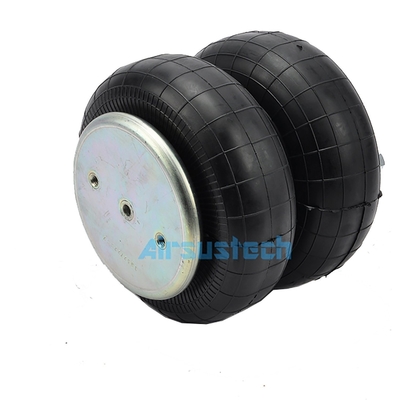

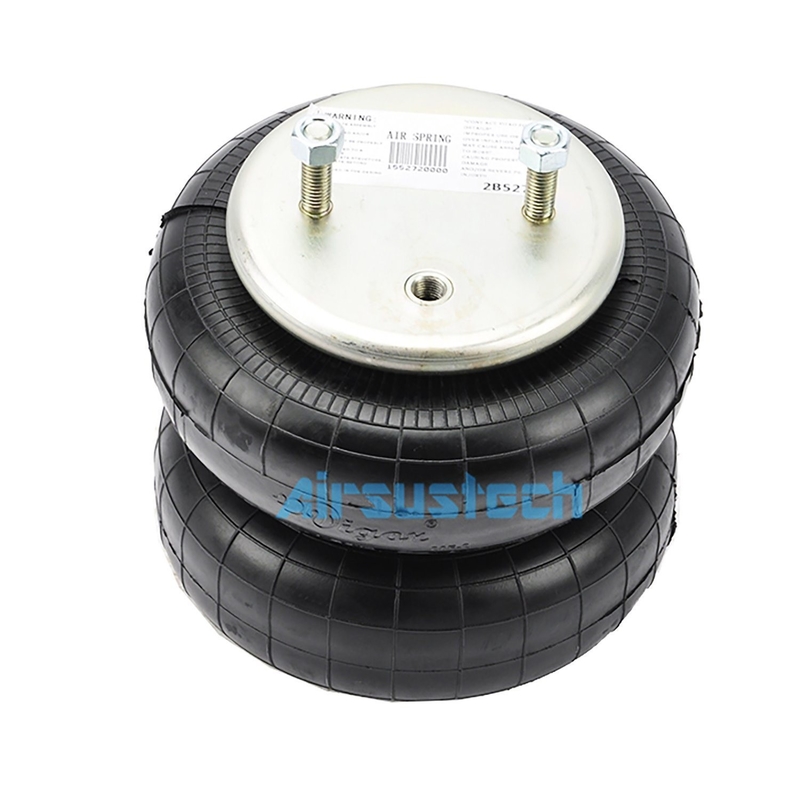

شوک های پرنده هوا گومیات Watson&Chalin AS-0041
مرجع متقابل
واتسون و کلین AS-0041
مثلث 6332
مثلث 4426
سنگ آتش W01-358-6943
سنگ آتش W01 358 6943
سنگ آتش W013586943
Contitech FD200 25 426
Contitech FD 200-25 426
Contitech FD200 25 426
کانتيتک 161332
گودیئر 2B9-250
گودیر 2B9 250
Goodyear 578923206
Neway/SAF 90557237
ريدول 1003586943C
تثیل 6352
V-Steer II (کیسه بلند کننده)
ون رادن
2B6943 مشخصات و داده های فنی
بادمجان/بادمجان نابینا
دندانهای پیچ صفحه بالا: 2 x 1/2-13UNC
فاصله مرکز پیچ صفحه پوشش بالا: 89 mm
دندانهای پیچ (آجیل) صفحه پوشش پایین: 2 x 3/8-16UNC
فاصله مرکز پیچ صفحه پوشش پایین:۸۹ میلی متر
سوراخ هوا/ ورودی هوا/ نصب هوا
سوراخ هوا / ورودی هوا: 1/4NPT
فاصله مرکزی بین ورودی هوا و مغز: 44.5 میلی متر
صفحه پوشش
قطر صفحه بالا (عرض): 160 میلی متر
قطر پوشش پایین (عرض): 160 میلی متر
حداکثر ارتفاع: 325mm
حداقل ارتفاع: 79mm
ضربه کاری:حداقل 79 mm تا حداکثر 325 mm
بقیه
بلوک بامپر: بدون بامپر
حلقه کمربند / حلقه کمربند / حلقه کمربند: یک قطعه
حداقل فشار: 0 بار
نیروی بازگشت به حداقل ارتفاع: ≤250N
وزن کل با صفحات محکم: 3.5kg
جداسازی از ارتعاش - مقادیر ویژگی های پویا
ارتفاع طراحی H: توصیه شده 254mm، حداقل 230mm
| فشار p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| قدرت ((بار) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| سرعت بهار [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| فرکانس طبیعی [هرتز] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
مقادیر ویژگی های ثابت استفاده از پنوماتیک
نیروی F[KN]
| فشار p [بار] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| ارتفاع H[ملی متر] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
جزئیات بسته بندی
| شماره مدل |
وزن خالص |
وزن ناخالص |
وزن جعبه |
اندازه جعبه |
مقدار بسته بندی |
| 2B6943 |
3.861 کيلوگرم |
4.241 کيلوگرم |
0.38 کيلوگرم |
24*24*24 سانتي متر |
1 |
در مورد فواره های هوایی صنعتی دوگانه
یک کمربند در وسط بهار هوا وجود دارد. این کمربند به نام حلقه ی بهار هوا نامیده می شود و تعداد این حلقه یکی از عناصر اساسی برای تشخیص تعداد پیچیدگی ها است.
بهار هوا صنعتی دوگانه یک کپسول منحنی از شبکه لاستیکی است. دو سر کپسول باید با دو صفحه فولادی متصل شوند تا دو اتاق هوا فشرده را تشکیل دهند.خود کابل های لاستیکی و شبکه ای ظرفیت حمل بار را فراهم نمی کنند، اما با هوای فشرده پر شده در کپسول تکمیل می شوند. بهار هوا صنعتی دوگانه پیچیده یک جداکننده ارتعاش فرکانس پایین عالی است.این بستگی به تغییر فشار هوا فشرده در مثانه لاستیکی برای دستیابی به سفتی مورد نیازدر حال حاضر، بهار هوا صنعتی دوگانه در ابزار دقیق، ماشین آلات دقیق و تجهیزات ویژه به طور گسترده ای استفاده می شود.
فواره های هوایی صنعتی دو گره دار از نیروی غیر خطی بازگرداندن هوا فشرده برای دستیابی به عایق شوک و بافر استفاده می کنند.از زمانی که ایالات متحده برای اولین بار با موفقیت به عنوان عناصر لاستیکی جذب شوک در صنعت استفاده کرد، به تدریج به طور گسترده ای در بسیاری از زمینه ها استفاده می شود.
