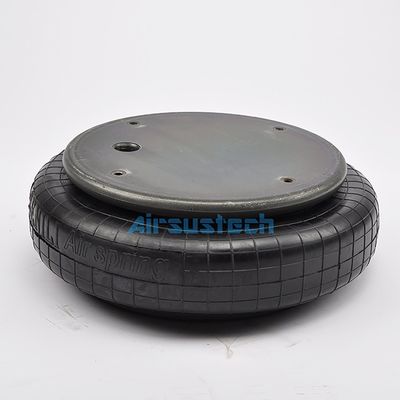

Contitech FS 530-14 3/4-14NPTF لاستیک 1 جایگزین بهار هوا
شماره ارجاع
CONTITECH FS 530-14
CONTITECH FS 53014
CONTITECH FS 530 14
کانتیننتال FS 530-14
سبک فایرستون 113-1
"فايرستون" W01-358-7112
فايرستون W01 358 7112
"فايرستون" W013587112
فايرستون WO1-358-7112
فايرستون WO1 358 7112
فايرستون WO13587112
FleetPride AS7112
گودیئر 1B14 358
گودیر 1B14358
گودیر 1B14-358
گودیر فلکس شماره ۵۷۸۹۱۳۳۵۲
گوساله 6326
مثلث AS-4339
مثلث AS4339
TRP AS71120
ديتون 354-7112
دیتون 354 7112
ديتون 3547112
هندریکسون S-13044
نگهبان بار SC2012
فلتریت 554782C1
ريدول 1003587112C
SAF هلند 90557028
ناوستار

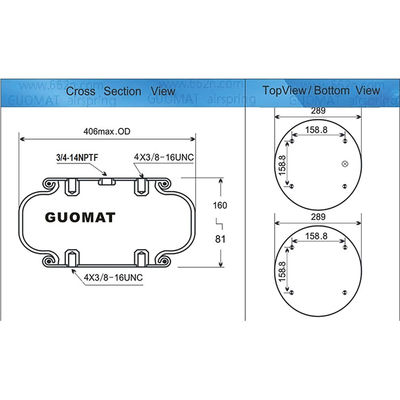

مشخصات و پارامترهای فنی دقیق:AIRSUSTECH 1B53014P01
بادمجان/بادمجان نابینا
دندانهای پیچ صفحه بالا: 4X3/8-16UNC
فاصله مرکز پیچ صفحه پوشش بالا: 158.8mm
دندانهای پیچ (آجیل) صفحه پوشش پایین: 4X3/8-16UNC
فاصله مرکز پیچ صفحه پوشش پایین: 158.8 میلی متر
فیتینگ های سوراخ هوا / ورودی هوا / هوا
سوراخ هوا/ ورودی هوا: 3/4NPTF-14NPTF
سوراخ هوا در وسط مرکز پیچ است
صفحه پوشش
قطر صفحه بالا: 289 mm
قطر پوشش پایین: 289 mm
بادکنک های لاستیکی
حداکثر قطر نطفه های لاستیکی: 406 میلی متر
قطر طبیعی بادکنک های لاستیکی: 360 میلی متر
طول کار: حداقل 81 mm تا حداکثر 160 mm
حداکثر ارتفاع: 160 میلی متر
حداقل ارتفاع: 81 میلی متر
بلوک باپر/بلاک باپر
هیچ بلوکی از آمپر وجود نداره
حلقه کمربند / حلقه کمربند / حلقه کمربند
بدون حلقه کمربند / حلقه کمربند / حلقه کمربند
حداقل فشار: 0 بار
نیروی بازگشت به حداقل ارتفاع: ≤300N
وزن کلی با صفحات قفل شده: 6.1kg
جداسازی از ارتعاش - مقادیر ویژگی های پویا
ارتفاع طراحی H: 150mm توصیه شده، حداقل 120mm
| فشار p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| نیروی (بار) [KN] |
18.6 |
24.9 |
31.5 |
37.9 |
44.4 |
50.8 |
11.0 |
| سرعت بهار [N/cm] |
3650 |
4410 |
5340 |
6140 |
7220 |
7920 |
| فرکانس طبیعی [هرتز] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
2.0 |
مقادیر ویژگی های ثابت استفاده از پنوماتیک
نیروی F[KN]
| فشار p [بار] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| ارتفاع H[ملی متر] |
160 |
17.1 |
23.0 |
29.0 |
35.0 |
41.2 |
47.3 |
11.8 |
| 140 |
20.0 |
26.8 |
33.7 |
40.6 |
47.7 |
54.5 |
10.7 |
| 120 |
22.3 |
29.8 |
37.3 |
44.9 |
52.7 |
60.2 |
9.5 |
| 100 |
24.1 |
31.9 |
40.0 |
48.1 |
56.3 |
64.3 |
8.2 |
| 80 |
25.3 |
33.4 |
41.9 |
50.3 |
58.8 |
67.1 |
6.6 |
| 60 |
26.0 |
34.5 |
43.4 |
52.0 |
60.8 |
69.1 |
4.6 |
اقدامات احتیاطی در هنگام نصب بهار هوا
در هنگام نصب بهار هوا، سعی کنید اطمینان حاصل کنید که صندلی بالا و صندلی پایین دارای همان خط مرکزی هستند.و به حداقل رساندن جابجایی و شیب خط مرکز صندلی بالا و صندلی پایین از بهار هوا. انحراف و شیب بیش از حد باعث افزایش فرسایش بهار هوا می شود و احتمال اصطکاک داخلی به راحتی می تواند به آسیب زودرس بهار هوا منجر شود.هنگام نصب بهار هوا، باید اطمینان حاصل شود که فضای کافی برای نصب وجود دارد، هیچ اصطکاکی با هیچ قطعه ای وجود ندارد و در طول کل دوره استفاده با هیچ قطعه ای تداخل نمی کند.و باید اقدامات لازم برای جلوگیری از برخورد اشیاء سخت انجام شود..

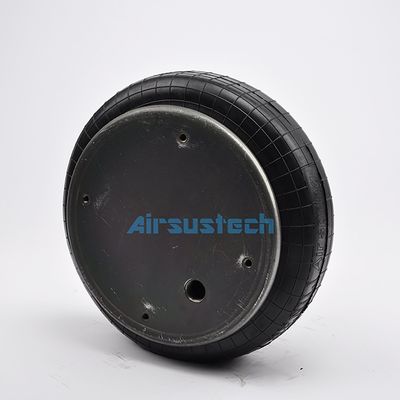

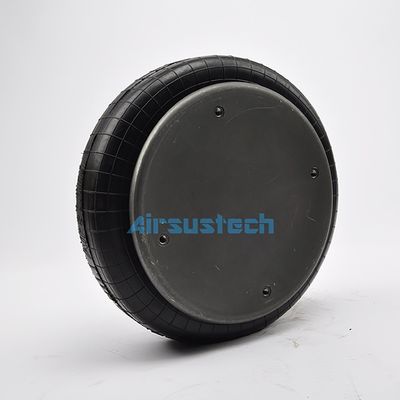

تصویر مربوط به 1B53014P01
